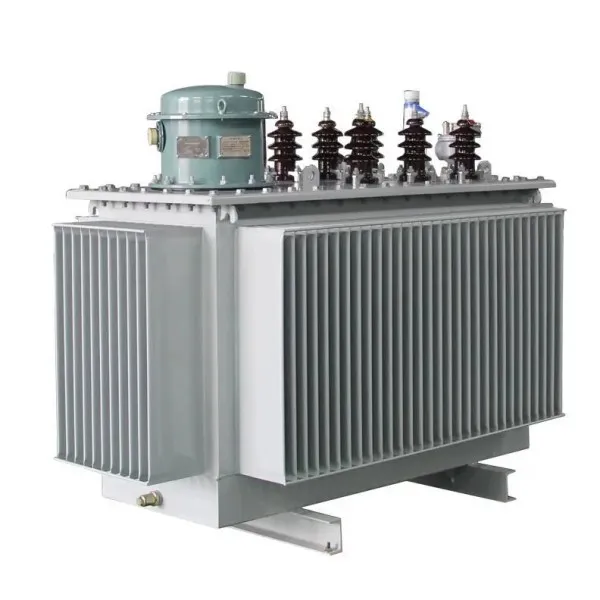

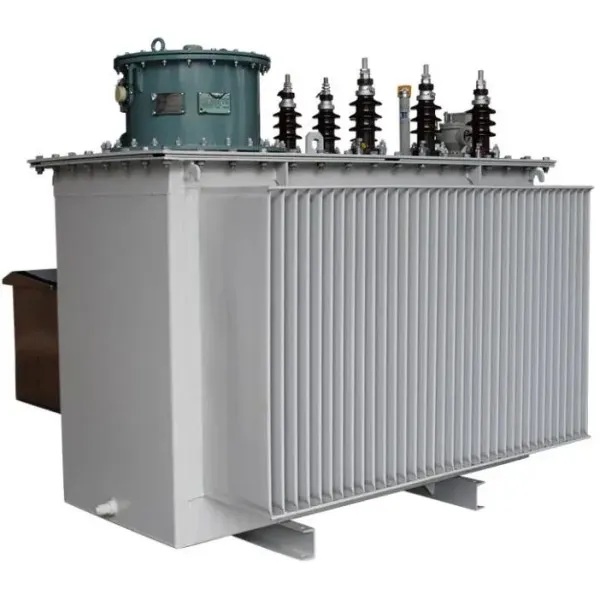

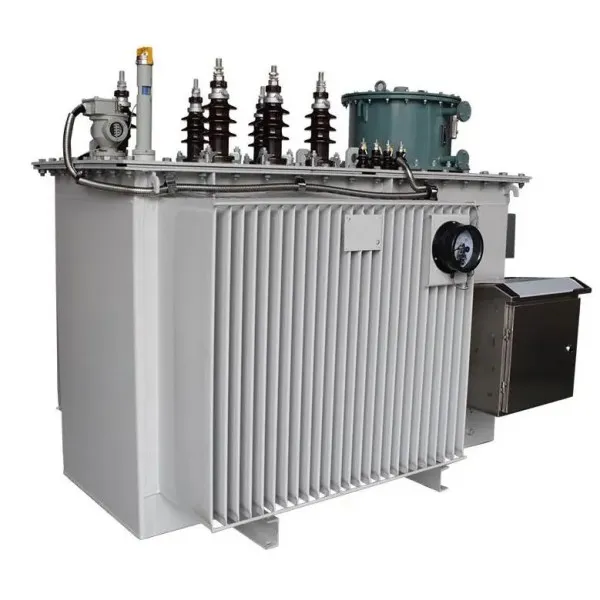

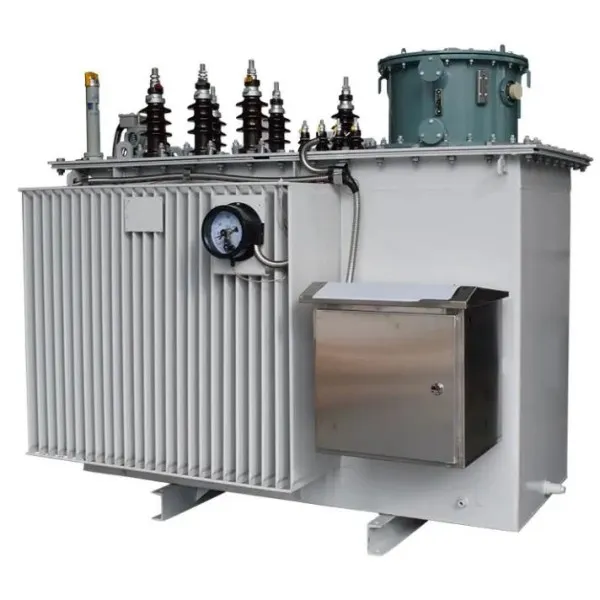

Автоматический регулятор напряжения SVR 6-35KV 630-20000KVA для наружной трехфазной высоковольтной л
Автоматический регулятор напряжения линии SVR — это устройство, которое обеспечивает стабильность выходного напряжения, отслеживая изменения напряжения линии и автоматически регулируя коэффициент трансформации самого устройства. Он может автоматически регулировать входное напряжение в диапазоне ±20%.
Описание
маркер

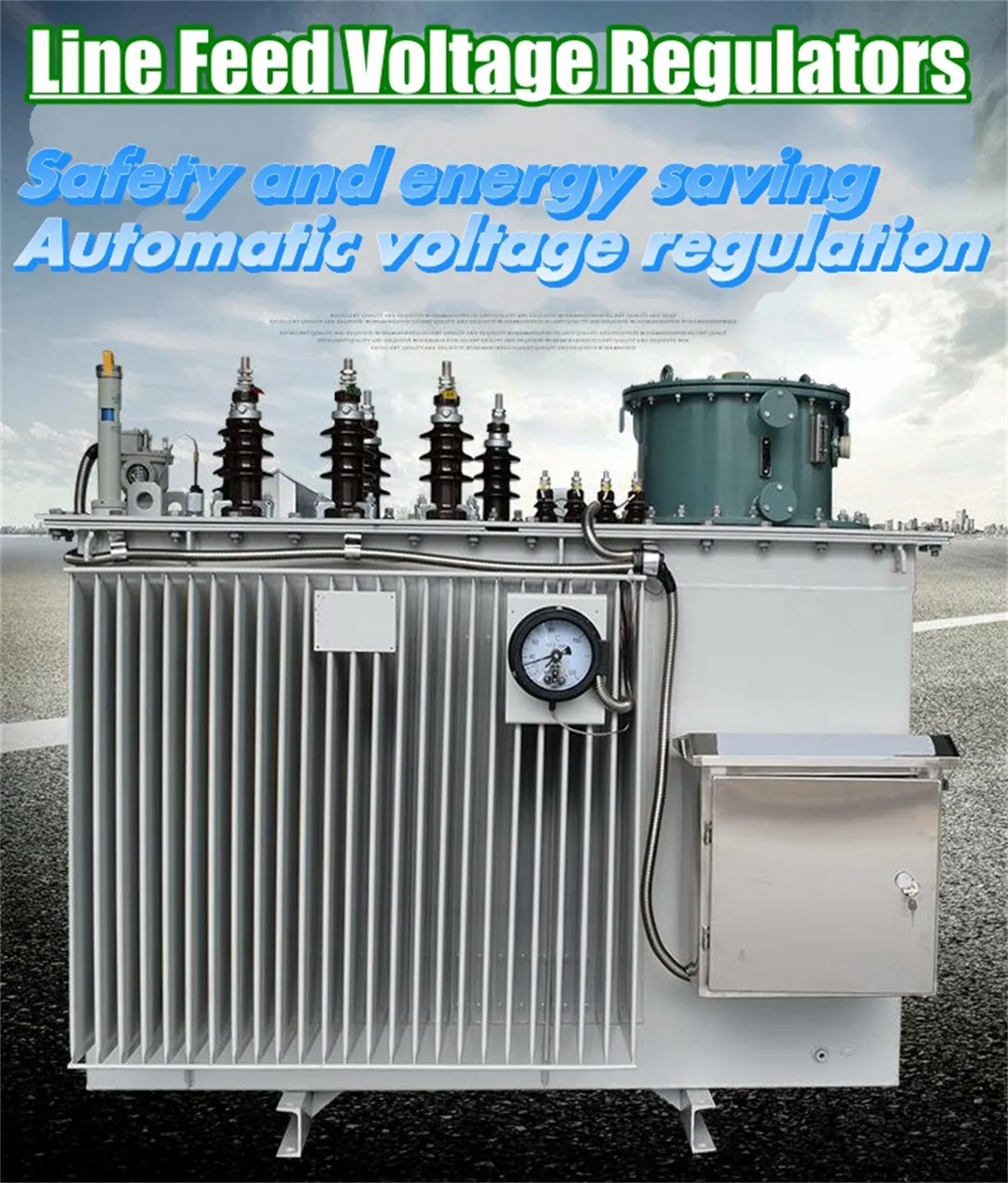

Описание продукта
Автоматический регулятор напряжения линии SVR — это устройство, которое обеспечивает стабильность выходного напряжения, отслеживая изменения напряжения линии и автоматически регулируя коэффициент трансформации самого устройства. Он может автоматически регулировать входное напряжение в диапазоне ±20%. Он особенно подходит для линий с большими колебаниями напряжения или линий с большим падением напряжения. Установите этот регулятор напряжения фидера последовательно в середине линий 6 кВ, 10 кВ и 35 кВ. Сзади линейное напряжение регулируется в определенном диапазоне, чтобы обеспечить напряжение питания пользователя и снизить потери линии. Кроме того, автоматический регулятор напряжения фидера SVR также подходит для подстанций, где главный трансформатор не имеет возможности регулировать напряжение. Этот регулятор напряжения устанавливается на выходной стороне трансформатора подстанции для обеспечения напряжения на выходной стороне шины. Он имеет широкий спектр применения в национальной сельской электросети, городской электросети, нефтяных месторождениях, угольной, химической промышленности, на подстанциях и в других областях.
Описание модели

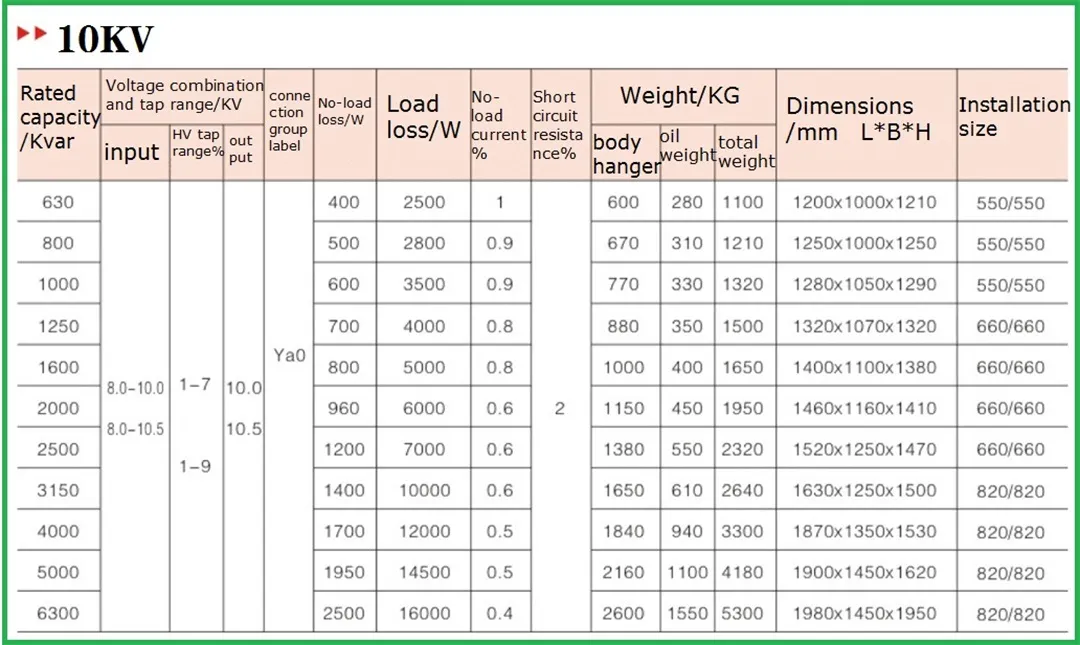

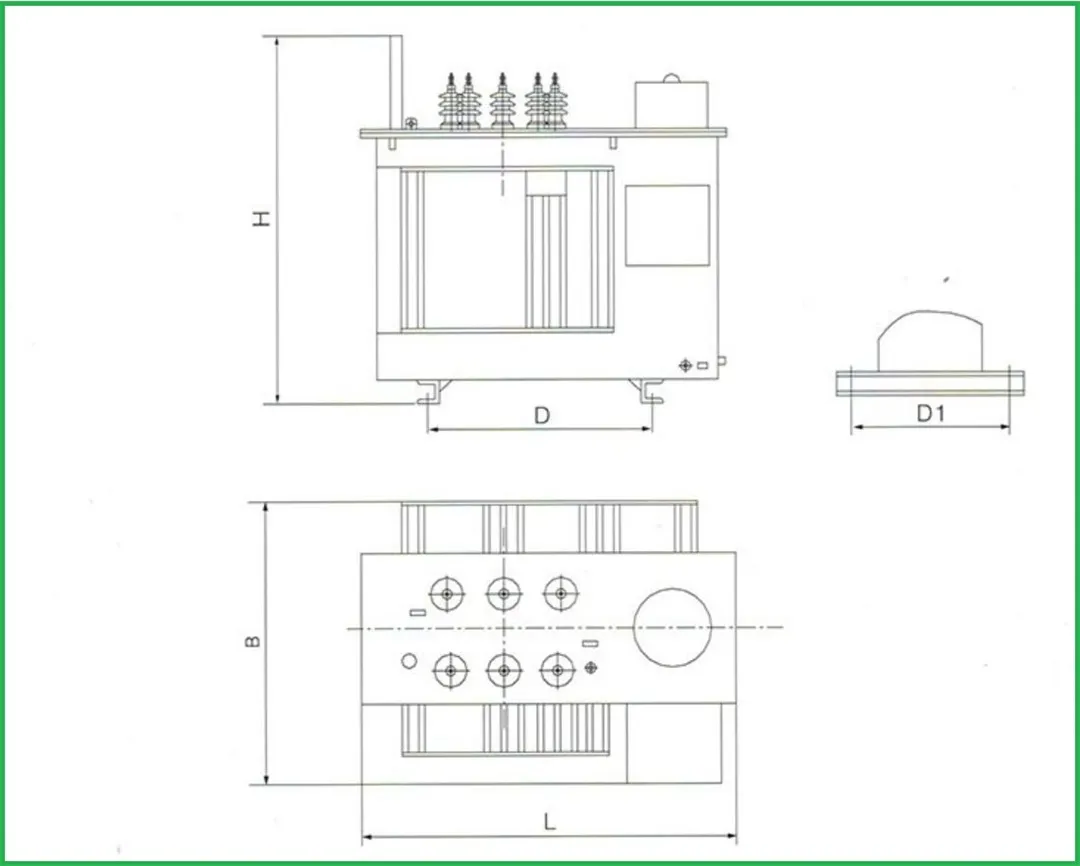

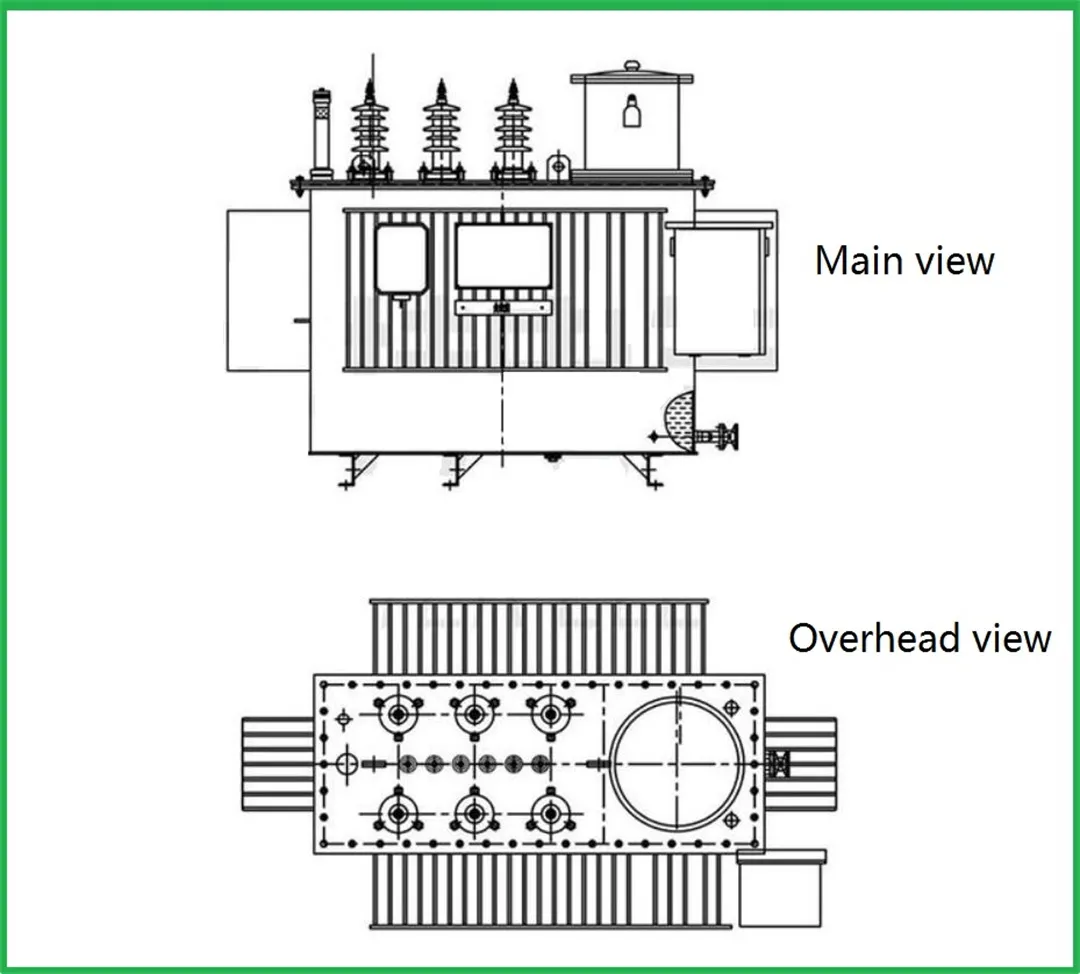

Технические параметры и размеры конструкции

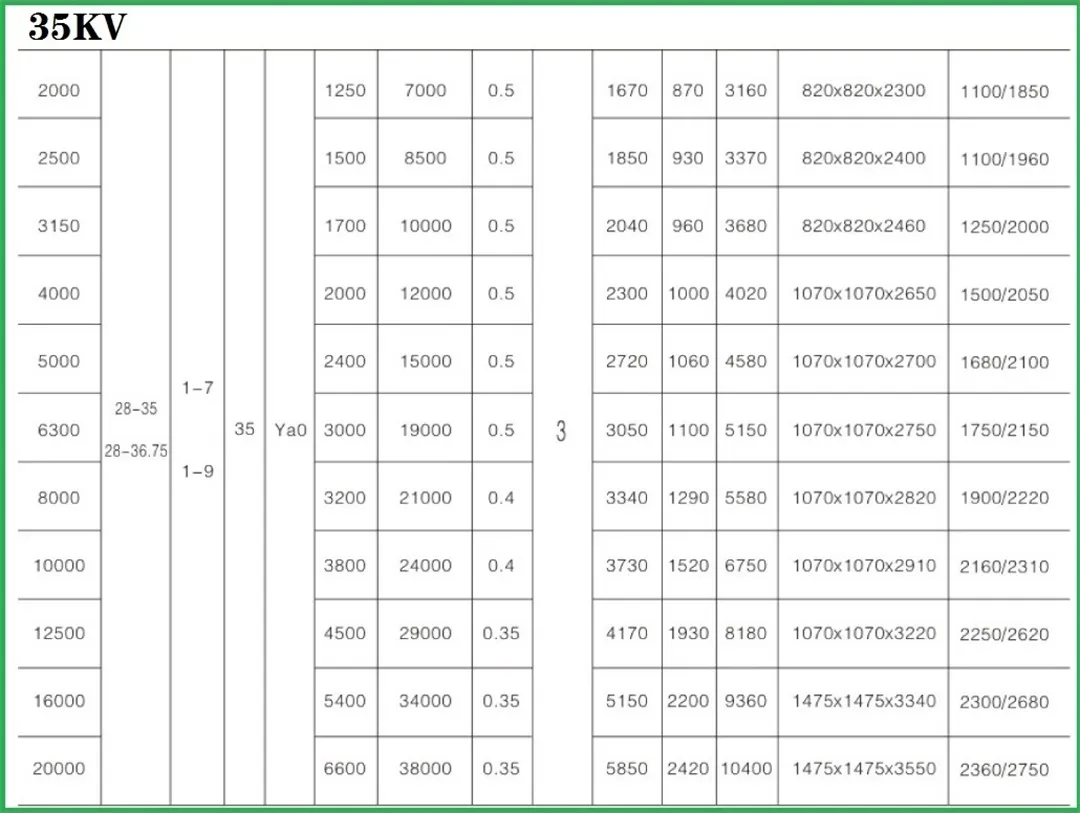

Технические параметры
1. Номинальная мощность: 2000 кВА, 3150 кВА, 4000 кВА, 5000 кВА, 6300 кВА, 8000 кВА, 10000 кВА и т. д. Специальные характеристики могут быть выполнены по индивидуальному заказу.
2. Номинальное напряжение: 0,4 кВ, 6 кВ, 10 кВ, 35 кВ
3. Частота: 50 Гц
4. Диапазон регулировки напряжения: -20% ~ +20%
5. Положение передачи: 7-9 передача
6. Группа соединений: Ya0
7. Марка трансформаторного масла: 25#, 45#
8. Способ охлаждения: ONAN
9. Уровень изоляции: LI60 кВ/AC25 кВ (6 кВ), LI75 кВ/AC35 кВ (10 кВ), LI200 кВ/AC85 кВ (35 кВ)
10. Автоматический регулятор напряжения линии SVR использует полностью герметичный гофрированный масляный бак с индикацией температуры масла и предохранительным клапаном; коробка имеет встроенное однофазное напряжение для обеспечения сигналов выборки и рабочей мощности для контроллера;
Проиллюстрируйте
1. Выбор уровня напряжения должен соответствовать уровню напряжения линии;
2. Выбор номинальной мощности обычно составляет 1,1–1,2 суммы распределительной и переменной мощности после точки установки регулятора.
3. Примеры выбора основы для диапазона регулирования напряжения:
✔ Напряжение входного зажима регулятора напряжения составляет 9–11 кВ, а диапазон регулирования напряжения выбора составляет: -10%–+10%;
✔ Напряжение входного зажима регулятора напряжения составляет 8,66–10,66 кВ, а диапазон регулирования напряжения выбора составляет: -5%–+15%;
✔ Напряжение входного зажима регулятора напряжения составляет 8–10 кВ, а диапазон регулирования напряжения выбора составляет: 0–+20%;
✔ Напряжение входного зажима регулятора напряжения составляет 7–10 кВ, а диапазон регулирования напряжения выбора составляет: 0–+30%;
Трехфазное масляное устройство РПН
1. Сопротивление каждого контакта переключателя: в зависимости от количества ступеней переключателя РПН, <500 мкОм
2. Время переключения электрической операции переключателя: 10 с
3. Время переключения переходного сопротивления: 15～24 мс
4. Электрическая долговечность контактов переключателя при номинальной мощности: >50000 раз
5. Механическая долговечность переключателя: >500000 раз
6. Режим переключения переключателя: одинарное сопротивление или двойное сопротивление
Регулятор напряжения
◆ Рабочее питание: переменный/постоянный ток 110-450 В
◆ Номинальная частота: 50 Гц
◆ Максимальная потребляемая мощность: 25 Вт
◆ Аналоговый вход: 2-позиционное напряжение (0,250 В)
◆ Входпереключателя : 10-позиционный пустой контактный вход
◆ Выход переключателя: 2 канала (переменный ток 250 В/380 В, 16 А)
◆ Точность измерения: напряжение (0,5%)
◆ Уровень помехоустойчивости: соответствует требованиям стандарта IEC61000-4:1995

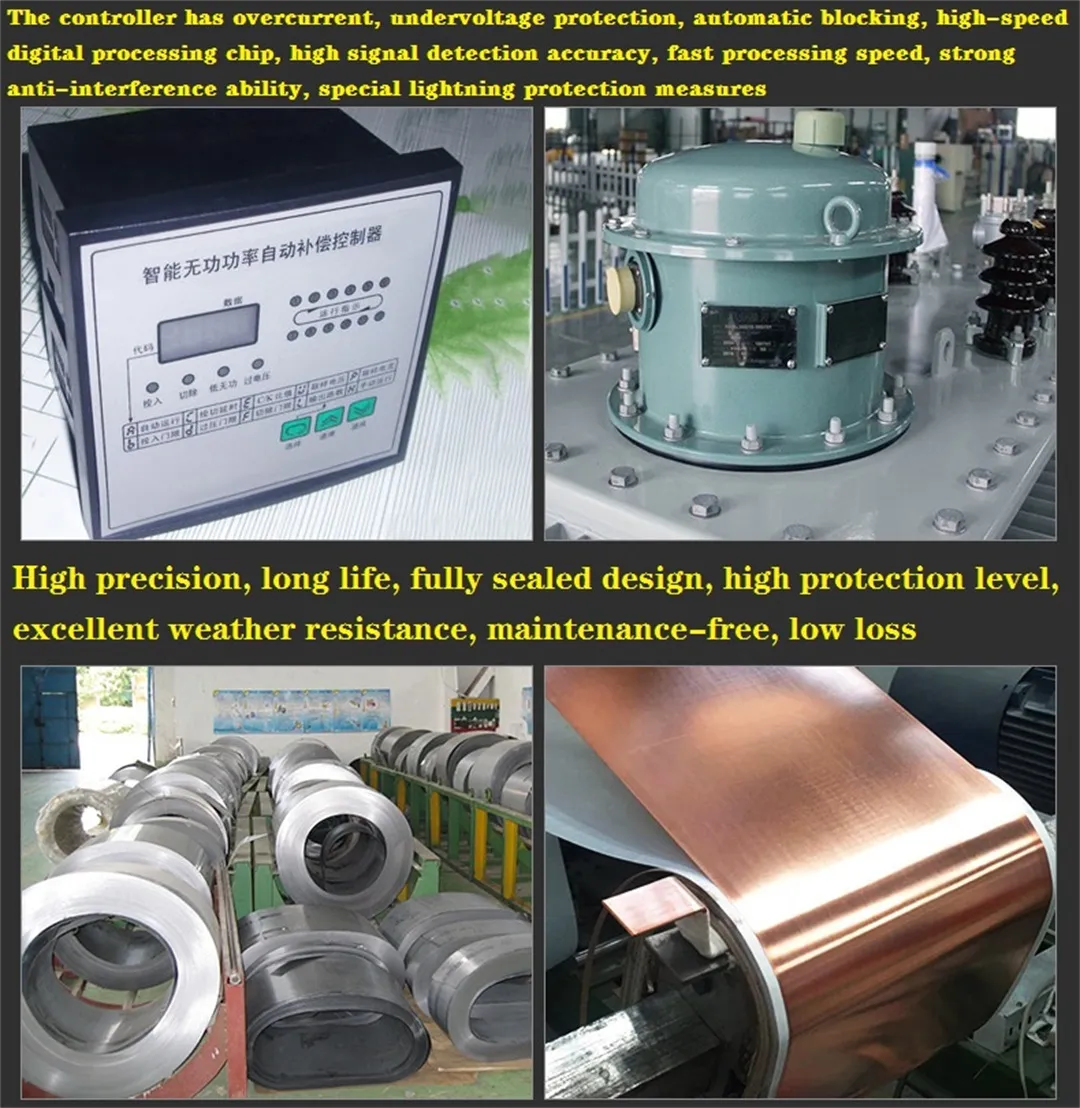

Особенности продукта и область применения

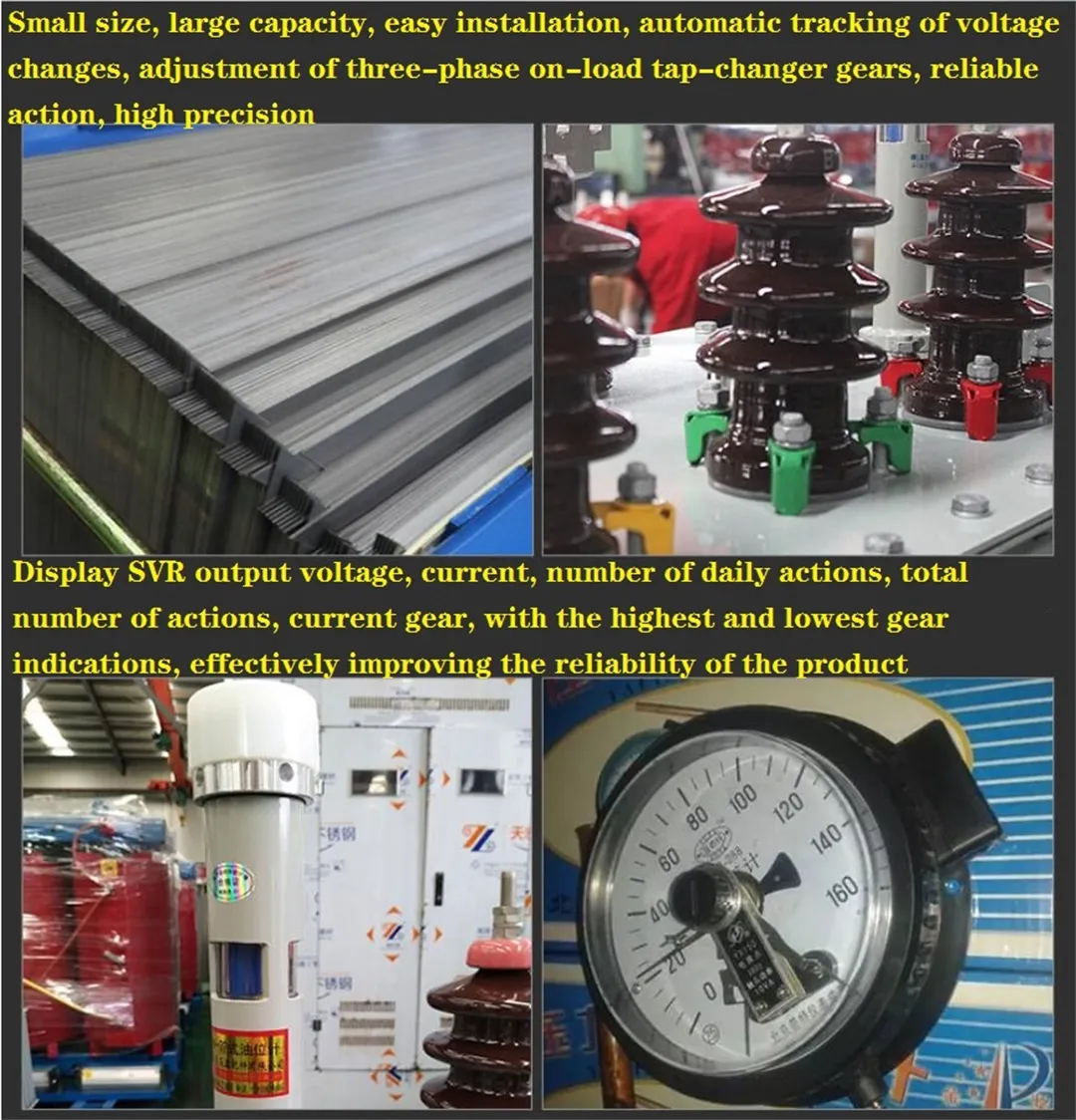

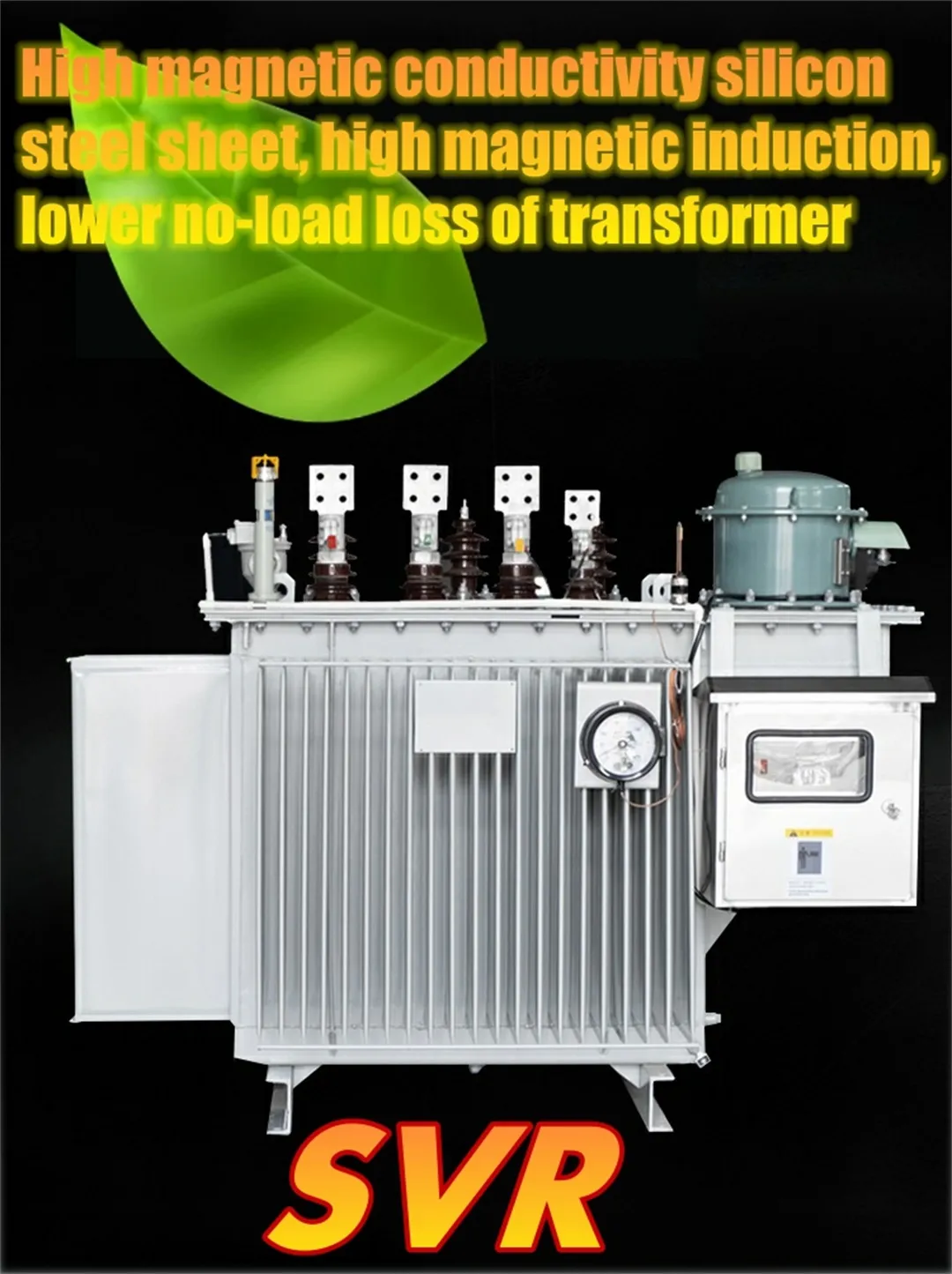

Основная особенность
(1) Все устройство имеет большую емкость, низкие потери, малый объем и простоту установки и обслуживания;
(2) Отслеживает изменение напряжения и автоматически регулирует положение трехфазного переключающего устройства ответвлений под нагрузкой с надежным действием и высокой точностью регулировки напряжения;
(3) Задание напряжения, задержка действия, допустимый диапазон и количество раз могут быть скорректированы по мере необходимости, а настройка параметров гибкая и удобная;
(4) Отображает время срабатывания редуктора переключающего устройства ответвлений под нагрузкой SVR и текущую передачу с указанием самой высокой и самой низкой передачи;
(5) Имеет верхнюю и нижнюю предельную защиту передач, а также функцию ограничения времени действия, что эффективно повышает надежность продукта;
(6) Контроллер имеет функции защиты от перенапряжения и пониженного напряжения. Когда линия находится в состоянии повышенного или пониженного напряжения, контроллер автоматически блокируется; для обеспечения безопасной работы переключающего устройства под нагрузкой
(7) Контроллер использует промышленную микросхему управления, которая отличается высокой надежностью и сильной помехоустойчивостью, а также может адаптироваться к суровым внешним условиям;
(8) Благодаря интерфейсу связи RS485 параметры контроллера можно просматривать и изменять через беспроводной модуль связи.
Условия окружающей среды
1. Высота: ≤2000 м
2. Температура окружающей среды: -25 ℃ ～ +45 ℃
3. Относительная влажность: менее 90%
4. Способность противостоять загрязнениям: класс III
5. Наклон установки: <2%
6. Вокруг устройства нет грязной и едкой среды, которая серьезно влияет на изоляционные характеристики устройства, и нет опасности возгорания и взрыва на рабочем месте, а также нет сильной вибрации.
Примечание: Если рабочая среда превышает вышеуказанные условия, пользователю необходимы специальные инструкции при заказе.
Стандарты продукции
1. Нормы проектирования продукции
◆ JB8749-1998 Общие технические требования к регуляторам напряжения
◆ GB1094-2013 Силовой трансформатор
◆ GB/T6451-2008 Технические параметры и требования к силовому трехфазному масляному трансформатору
◆ GB/T17468—1998 Руководство по выбору силовых трансформаторов
◆ GB10230—2007 Устройство РПН
◆ GB/T1058—1989 Руководство по применению устройств РПН
◆ DL/T572-2010 Правила эксплуатации силовых трансформаторов
2. Критерии приемки
Напряжение точки установки автоматического регулятора напряжения линии СВР соответствует требованиям национального стандарта GB/T12325-2008 Норма отклонения напряжения электропитания: сумма абсолютной величины положительных и отрицательных отклонений напряжения электропитания 35 кВ и выше не превышает 10% номинального напряжения; 20 кВ и ниже Допустимое отклонение напряжения фазной сети электропитания составляет ±7% от номинального напряжения; допустимое отклонение напряжения однофазной сети электропитания 220 В составляет +7% и -10% от номинального напряжения.
Подробная информация о продукте

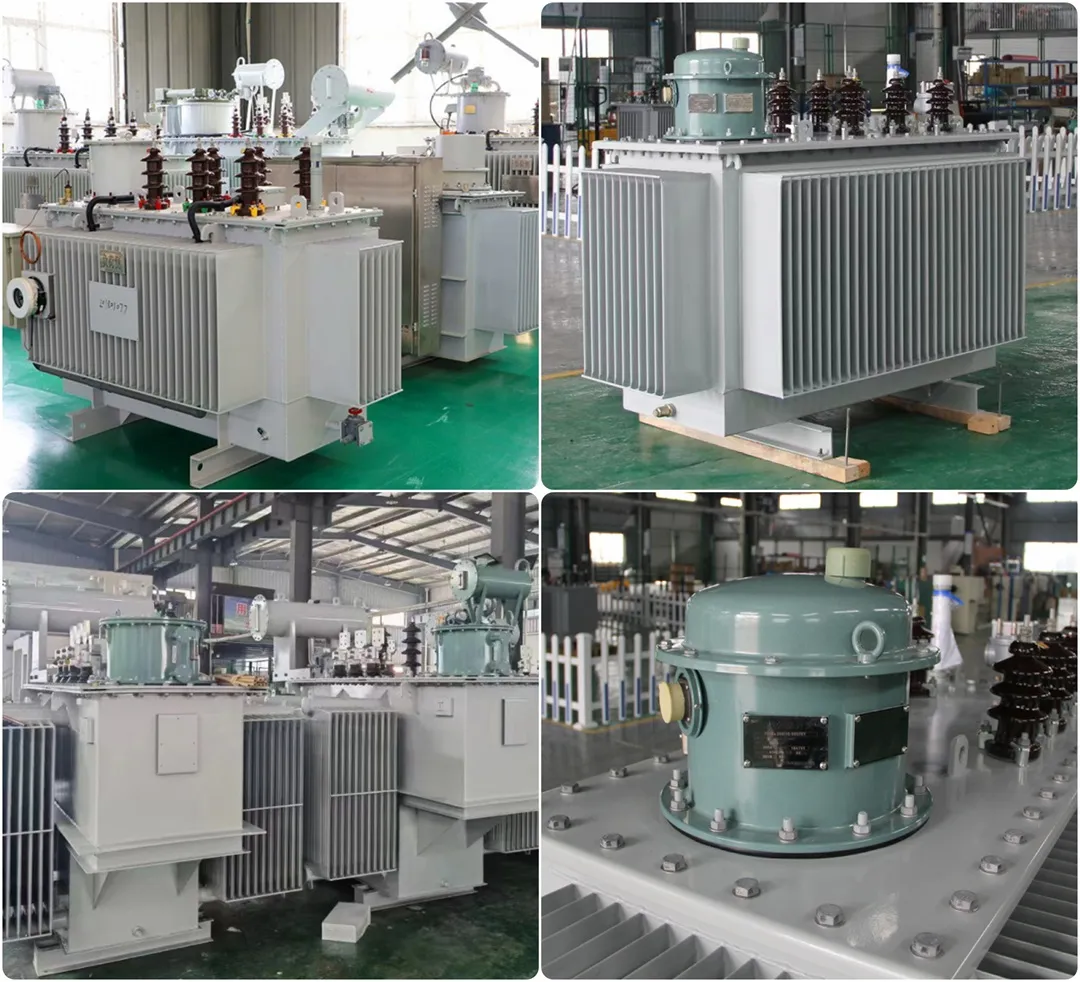

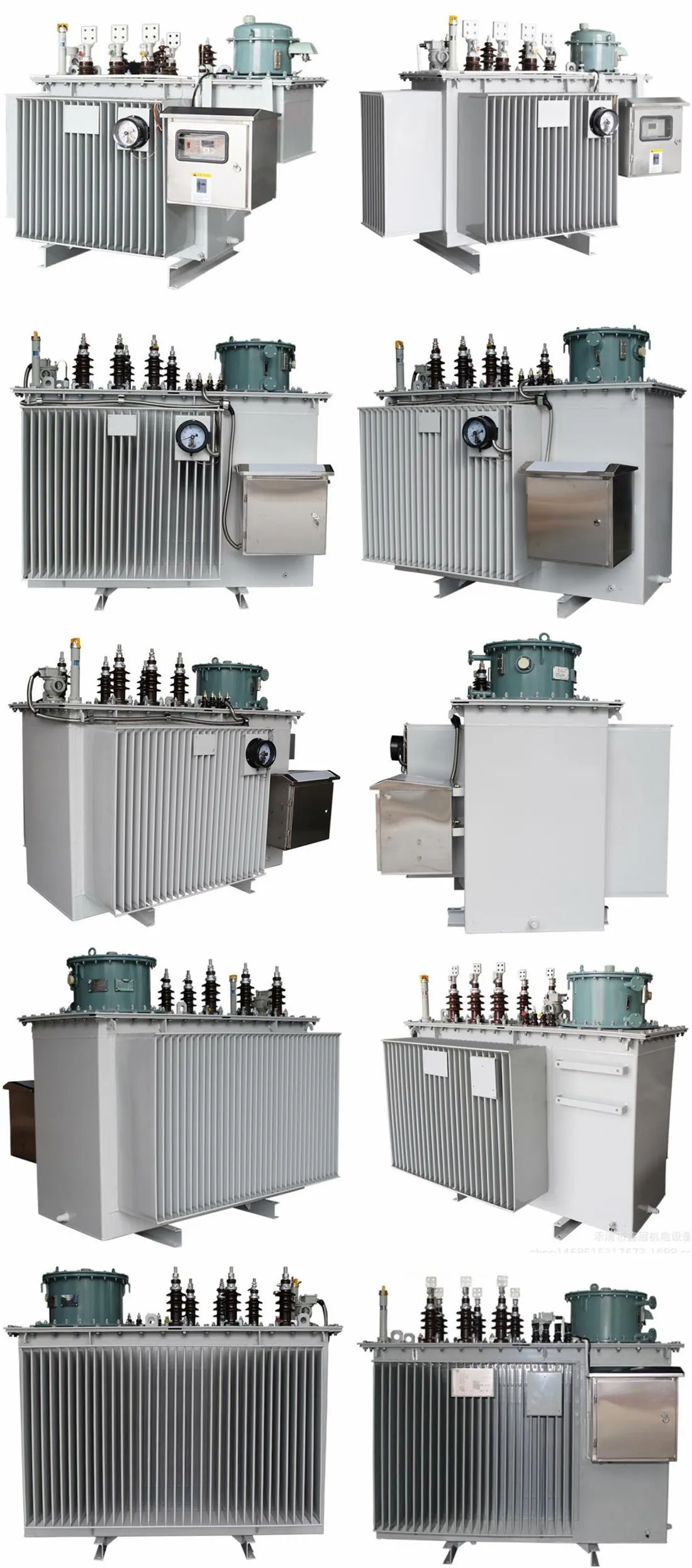

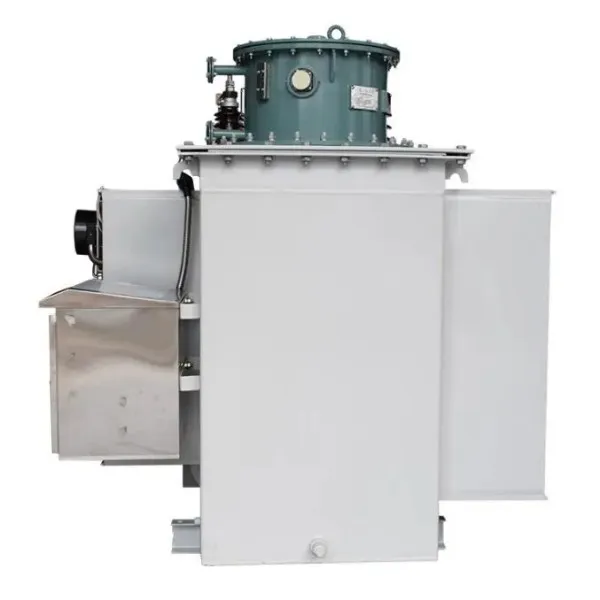

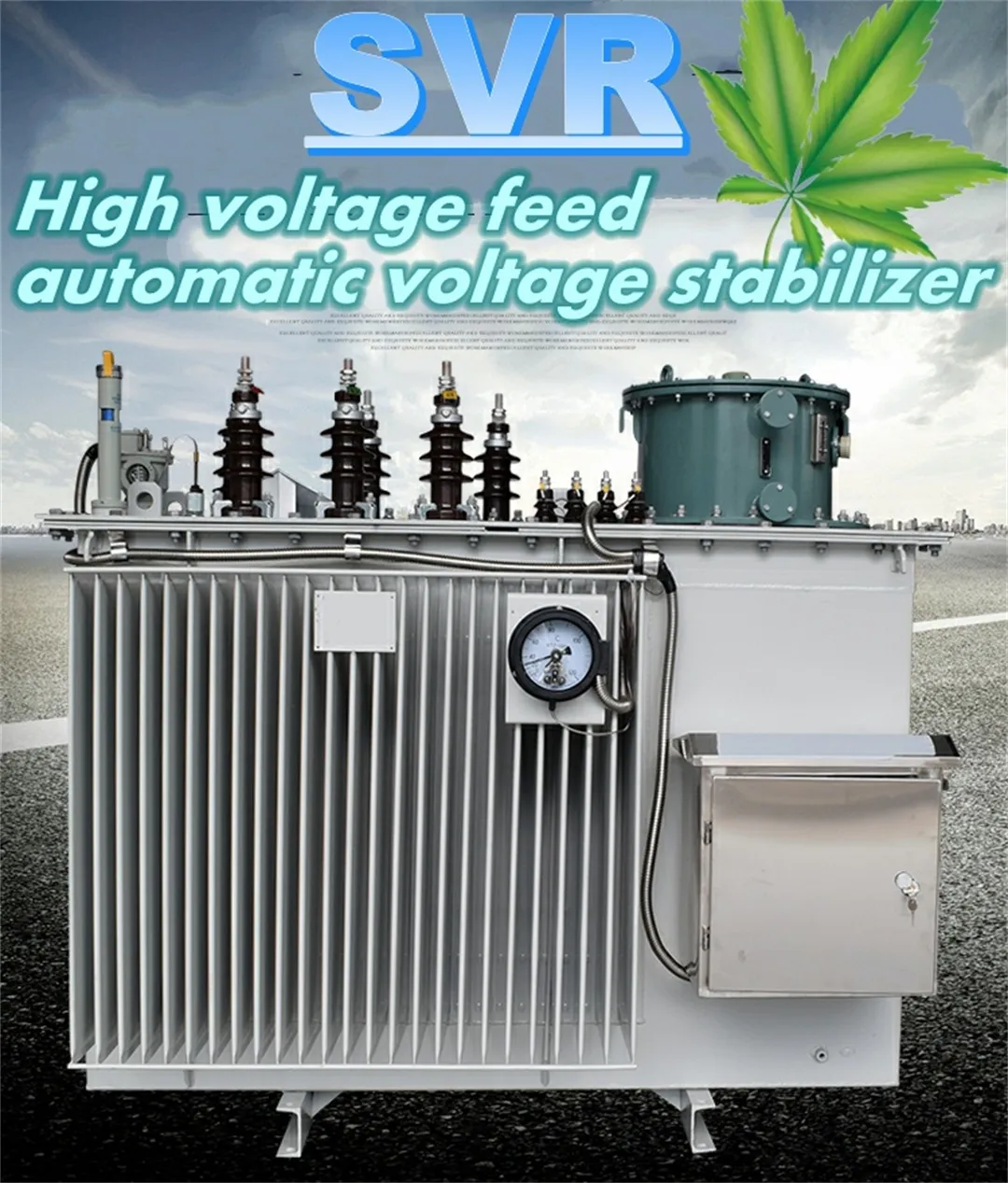

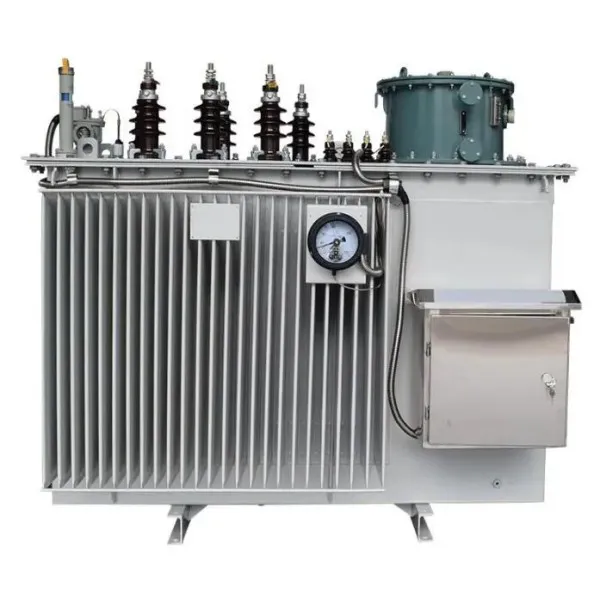

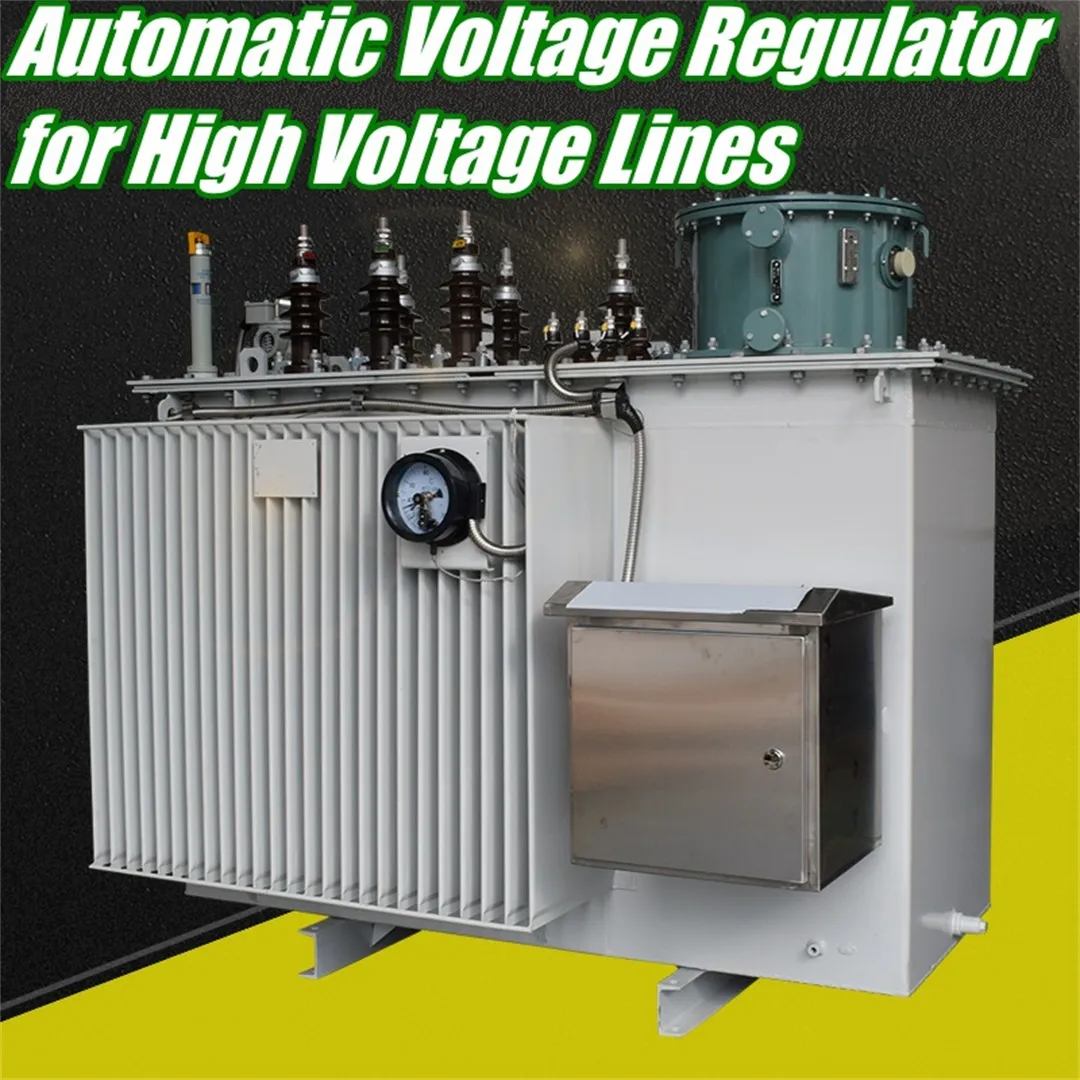

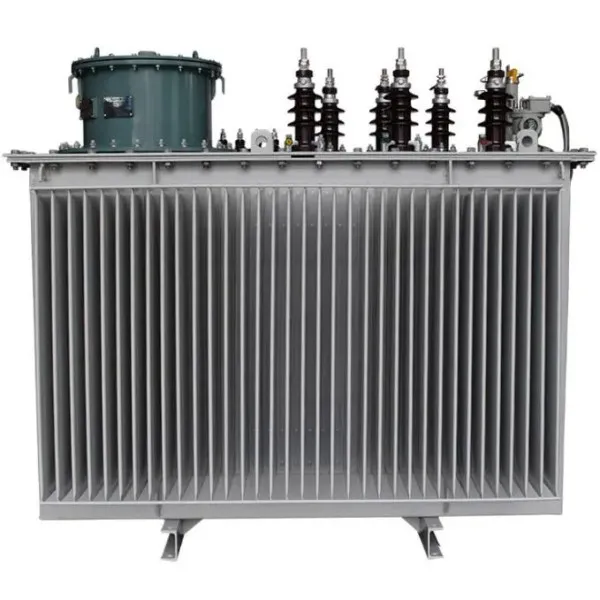

Реальный снимок продуктов

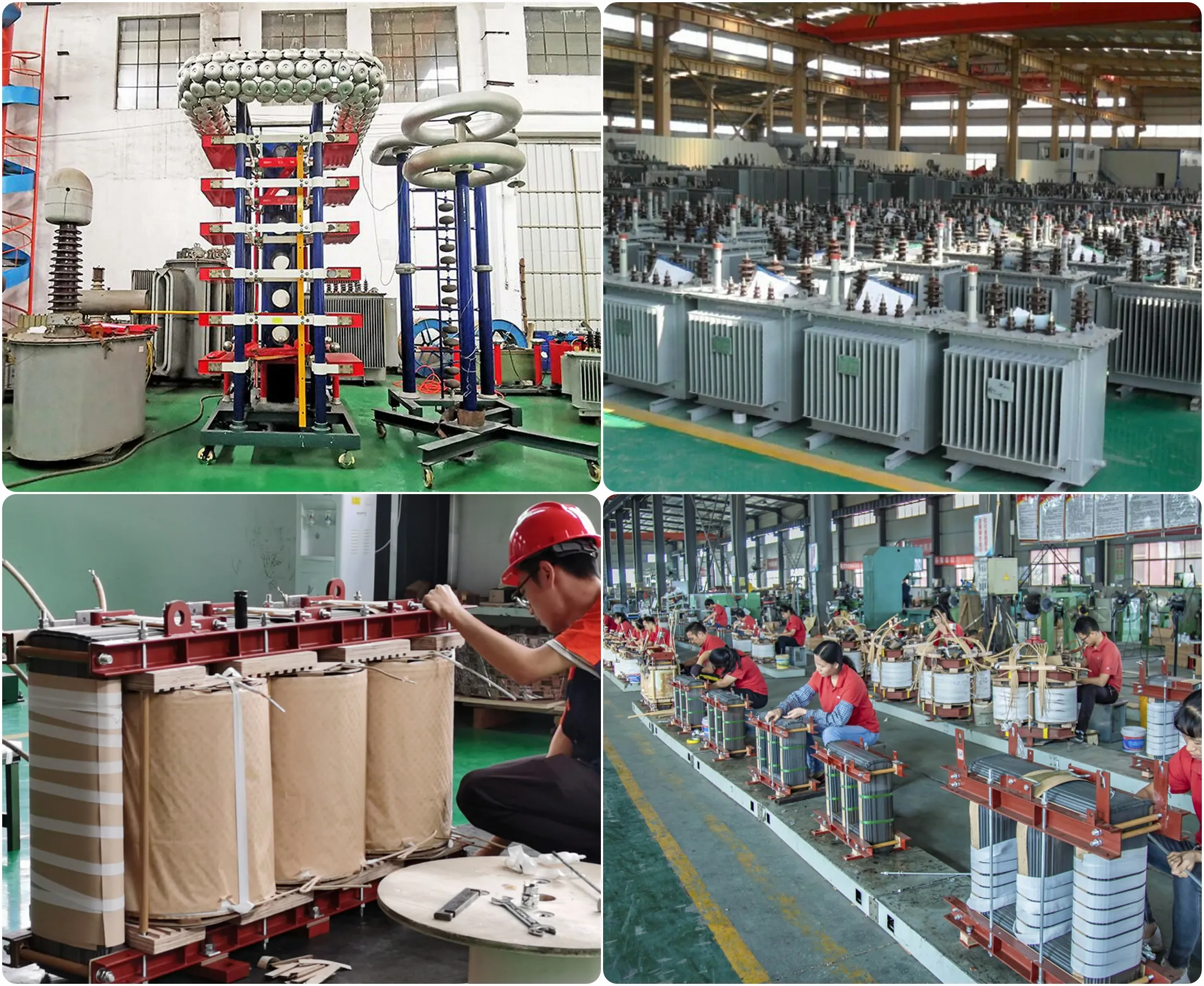

Уголок производственного цеха
Упаковка продукта

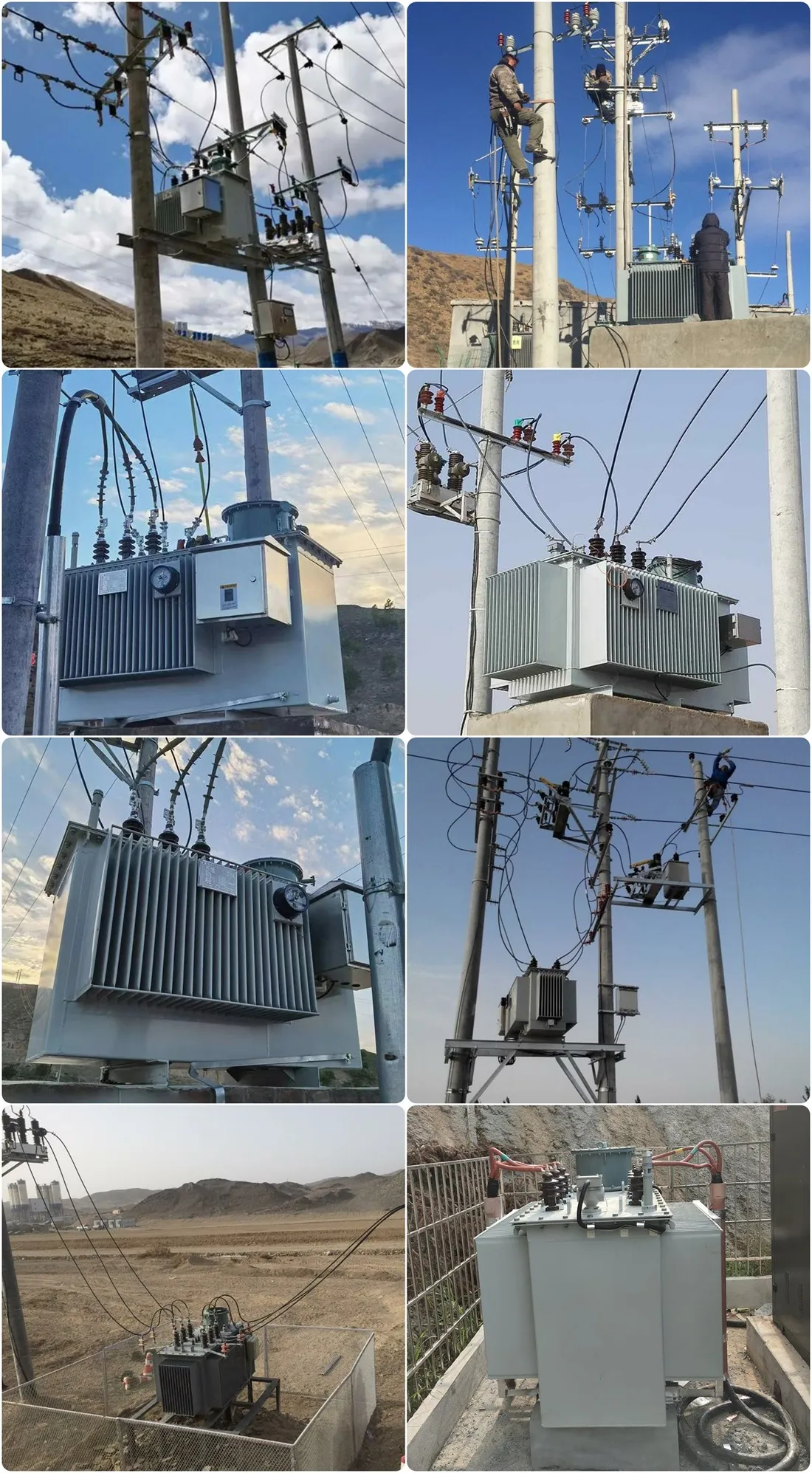

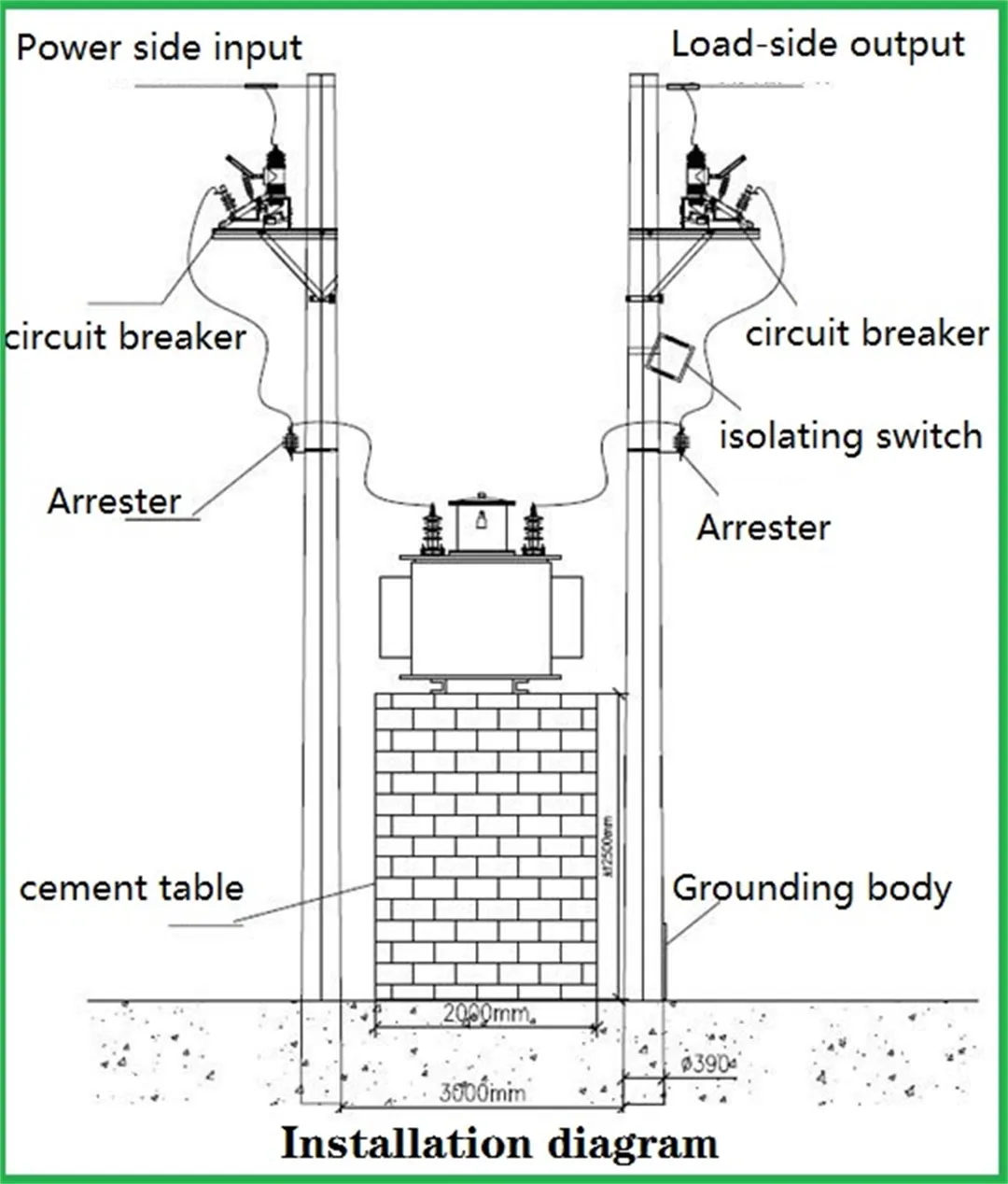

Пример применения продукта
