Главный блок надувного кольца высокого давления SRM 12 кВ 630 А 1250 А, шкаф для надувного кольца SF6
Шкаф для кольцевой сети с твердой изоляцией серии GTXGN-12 представляет собой полностью изолированное, герметичное и не требующее технического обслуживания вакуумное распределительное устройство с твердой изоляцией.
Описание
маркер
Описание продукта
Серия полностью изолированных кольцевых распределительных устройств SRM-12 с надувным корпусом из элегаза, разработанная нашей компанией, прошла типовые испытания Национального центра испытаний высоковольтного электрооборудования. Продукция широко используется в системах распределения электроэнергии 10 кВ/6 кВ и является предпочтительным коммутационным оборудованием для систем распределения электроэнергии различных городских и сельских потребителей.
Распределительный шкаф имеет модульную конструкцию, позволяющую комбинировать устройства в зависимости от назначения; он делится на две категории: фиксированные и расширяемые блоки, что позволяет гибко использовать компактные распределительные устройства на различных подстанциях.
Распределительное устройство SRM-12 представляет собой полностью герметичную систему, в которой токоведущие части и переключатели заключены в корпус из нержавеющей стали. Вся система не подвержена воздействию внешних условий окружающей среды, что обеспечивает безопасность персонала и надежность работы.
Кроме того, устройство не требует технического обслуживания. Благодаря возможности расширения шин, достигается полная модульность. Расширенная изоляция и экранирование шин обеспечивают надежность и безопасность. Надувное распределительное устройство SRM-12 не только предоставляет решения для автоматизации телевещания, но и формирует концепцию интеллектуального коммутатора, что минимизирует объем работ по монтажу и отладке на объекте.

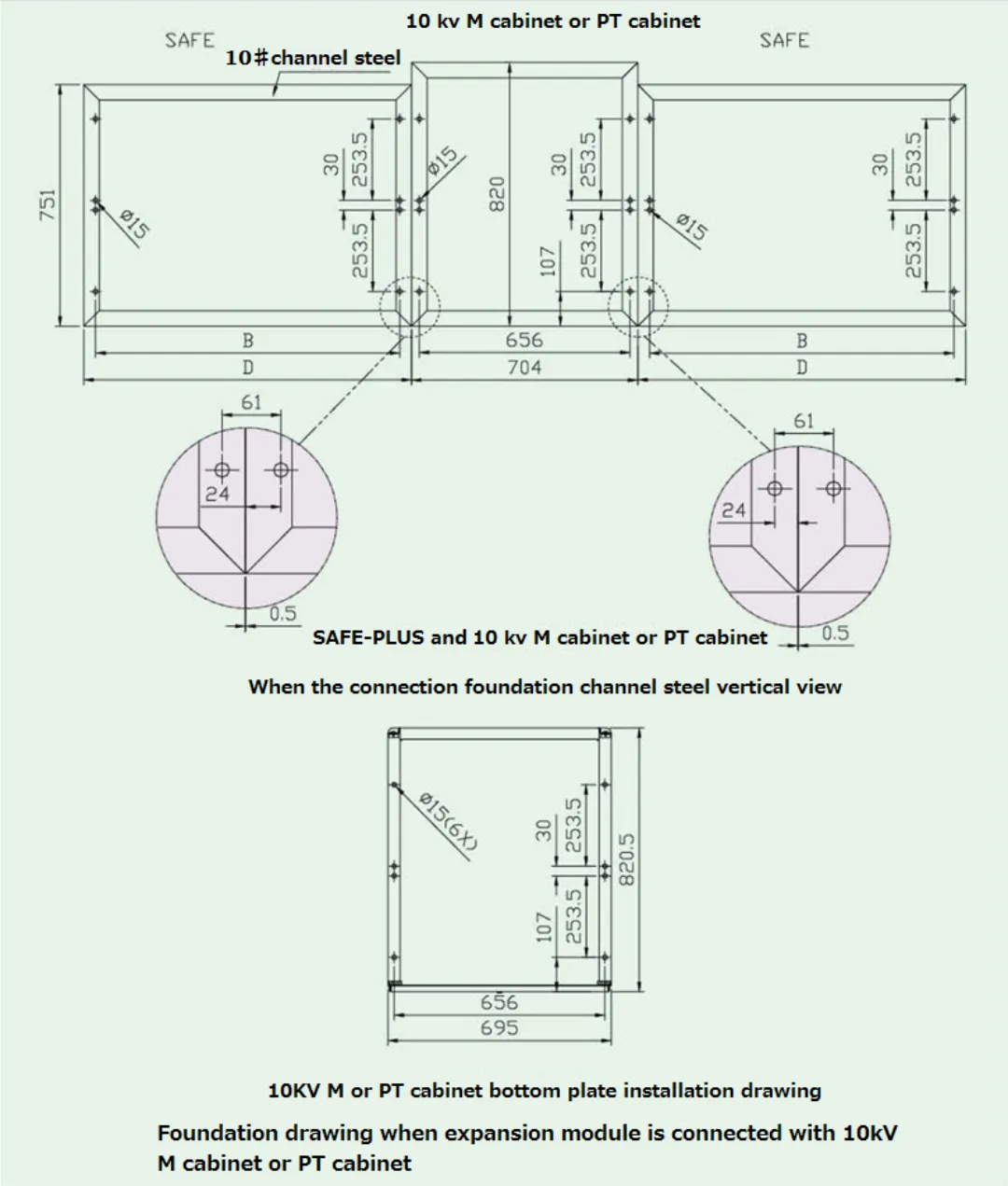

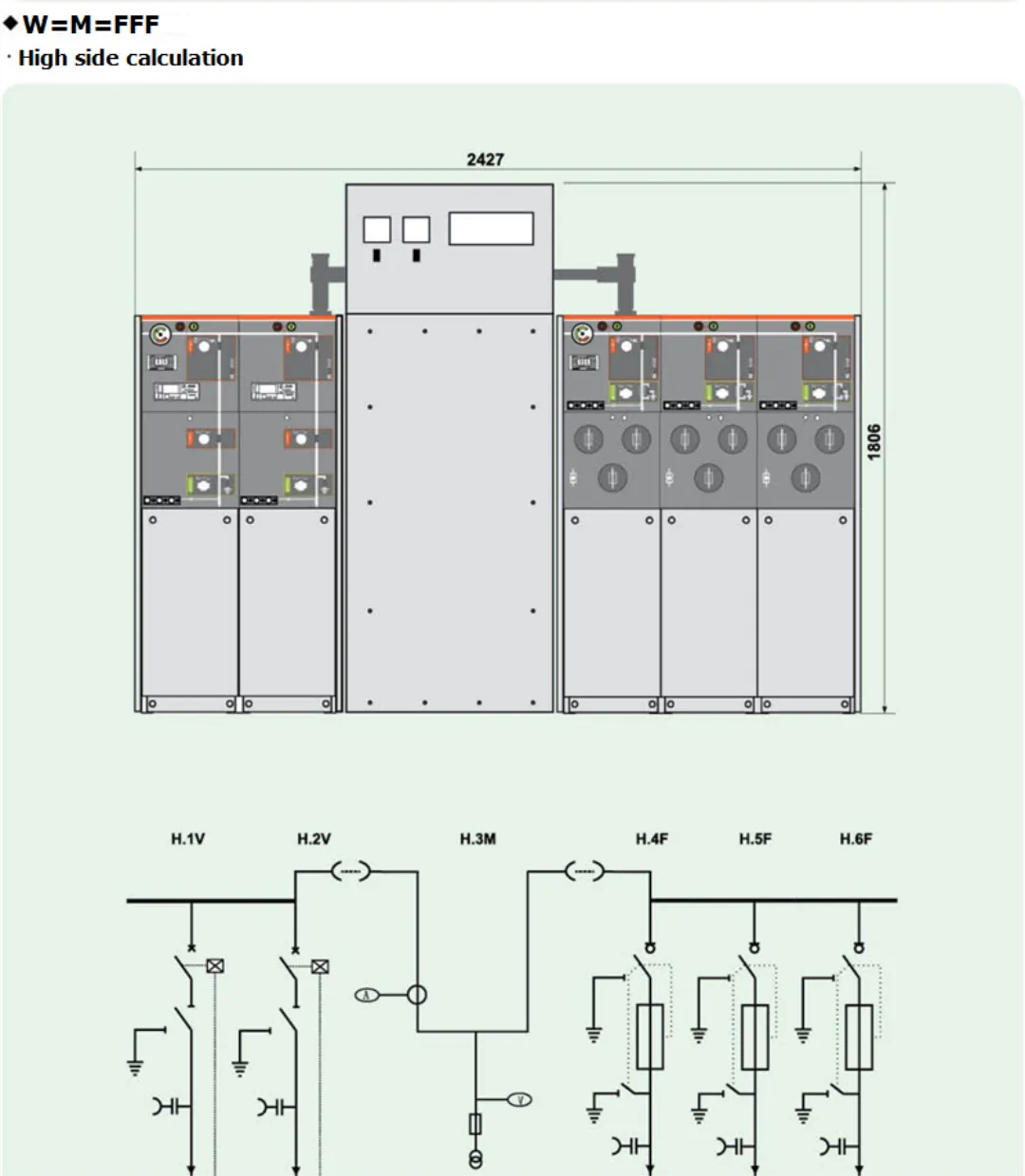

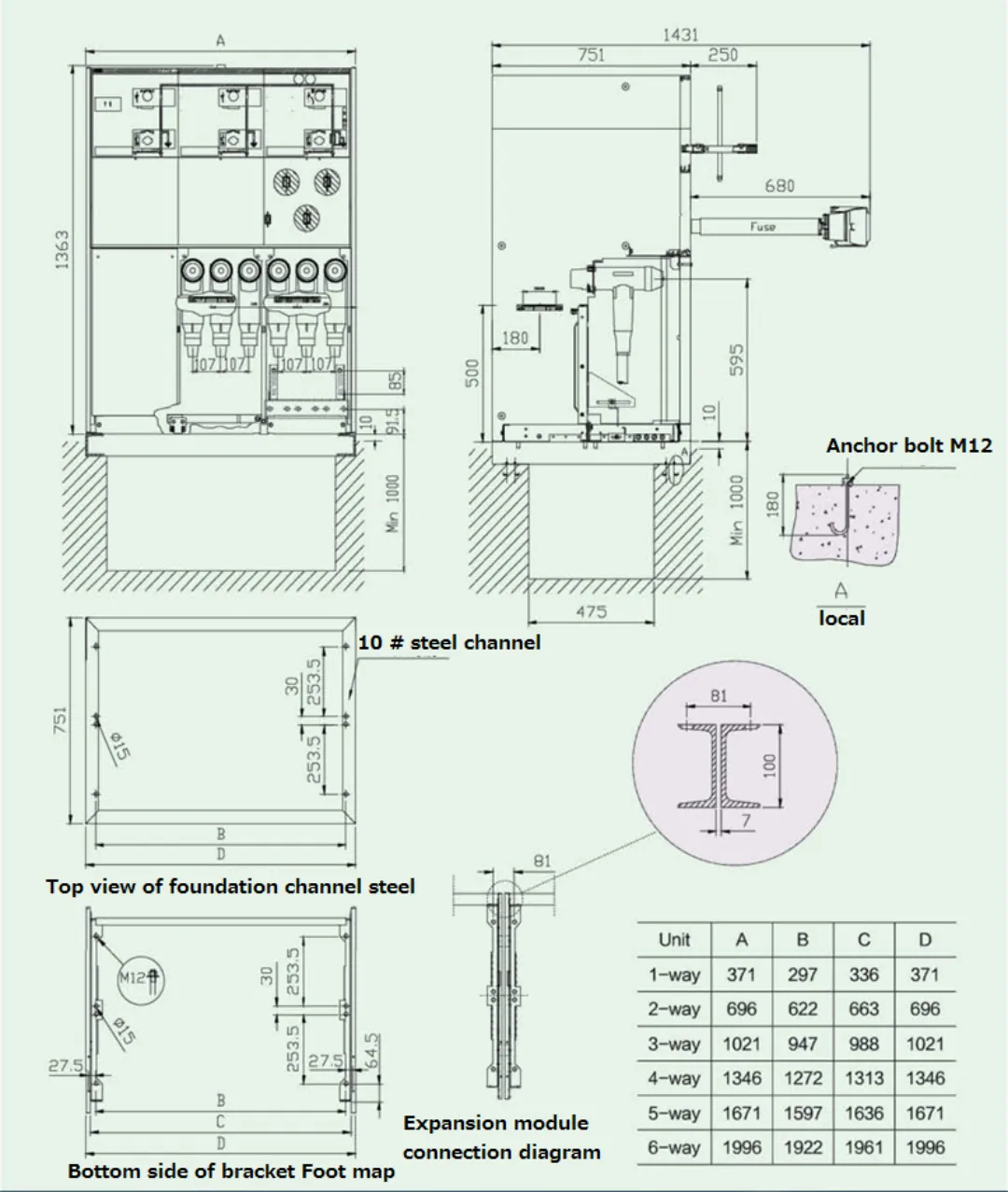

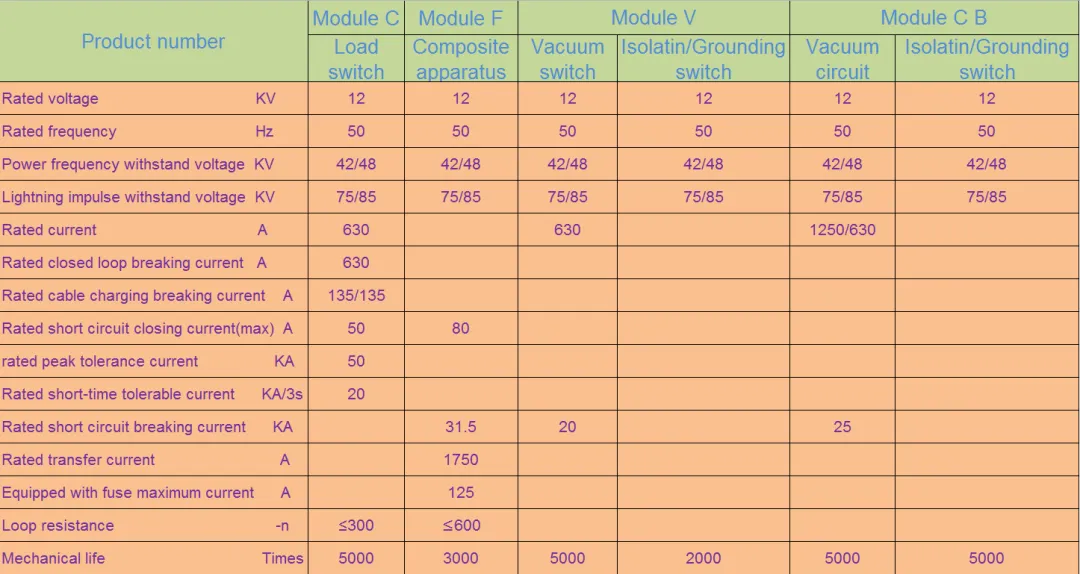

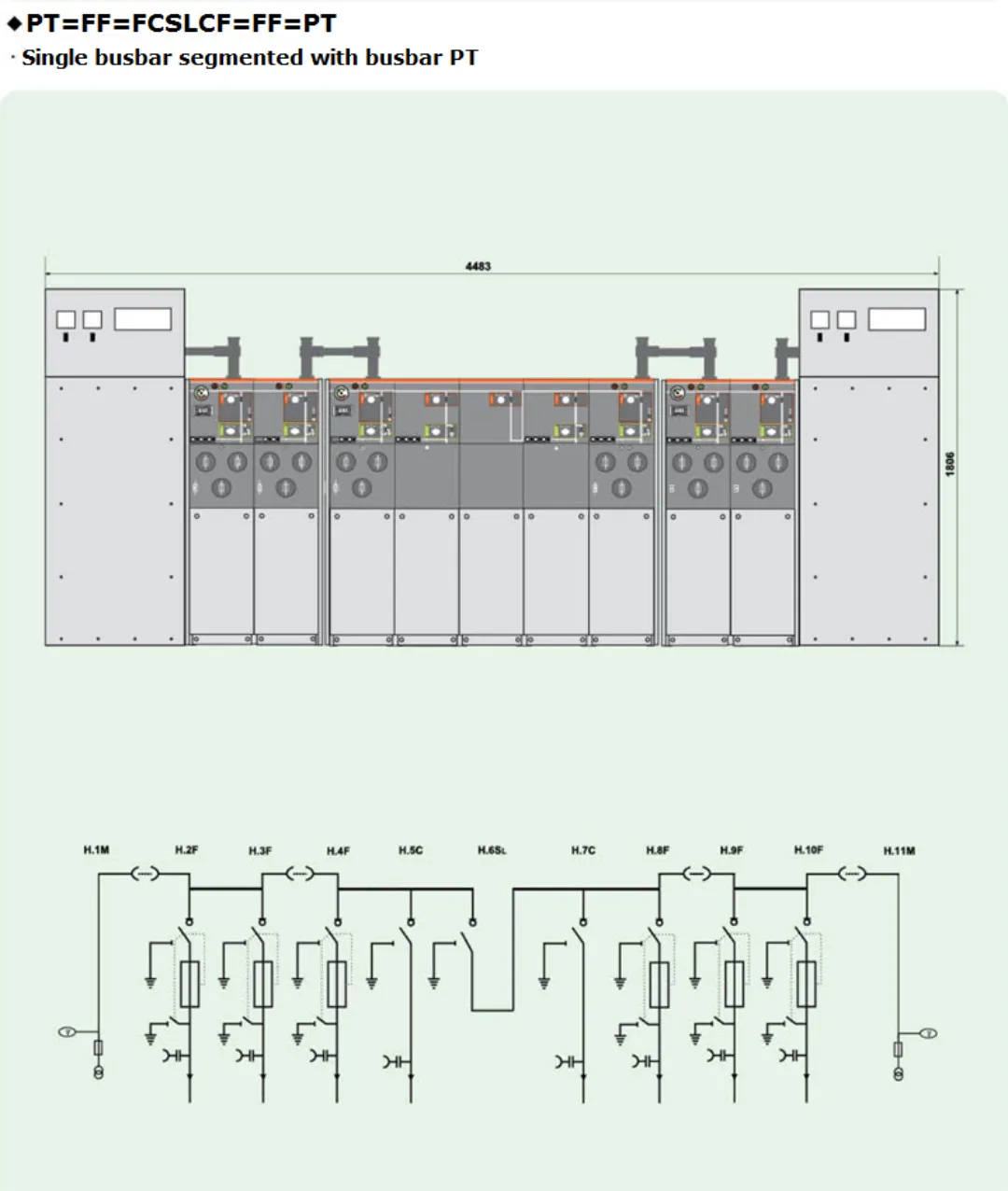

Технические параметры изделия и внешние габариты

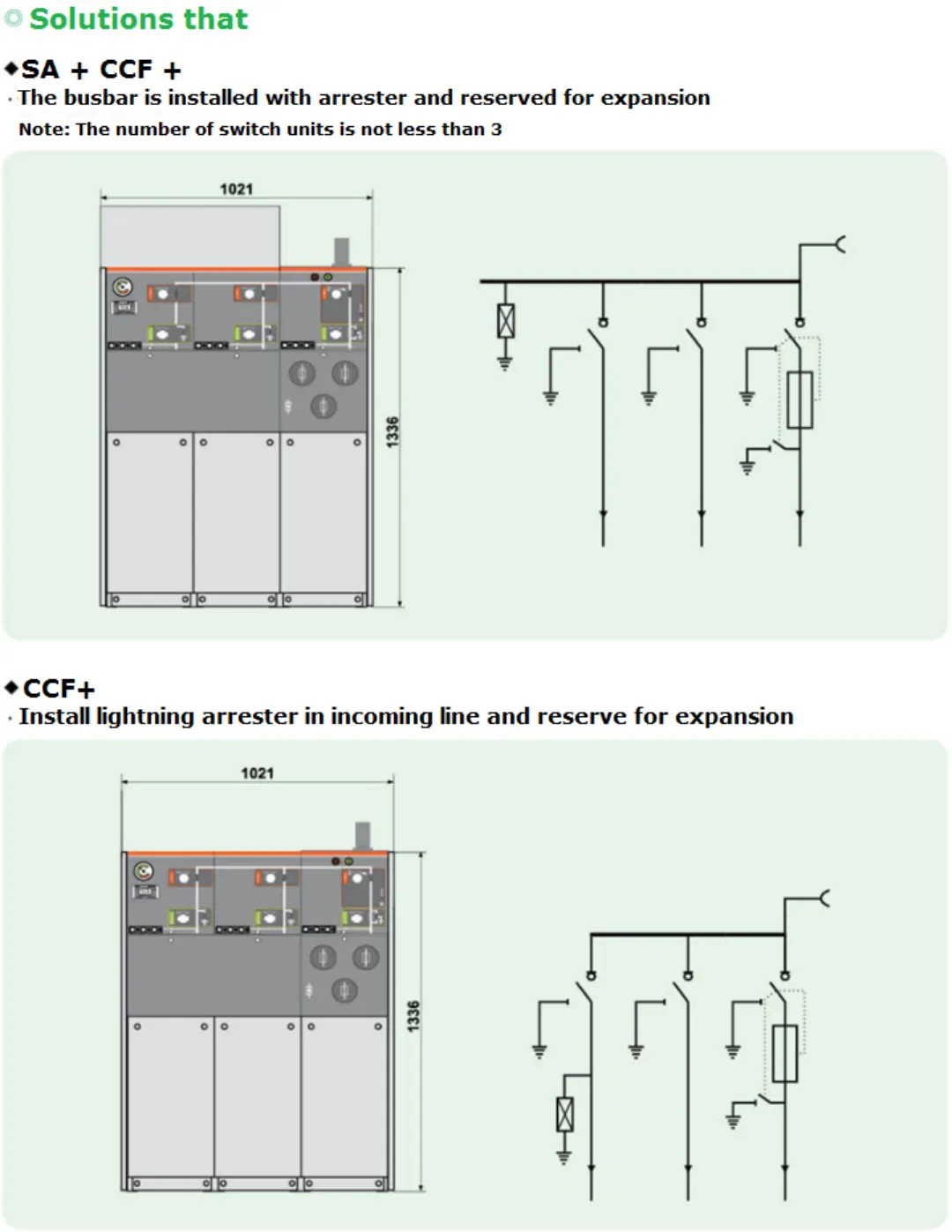

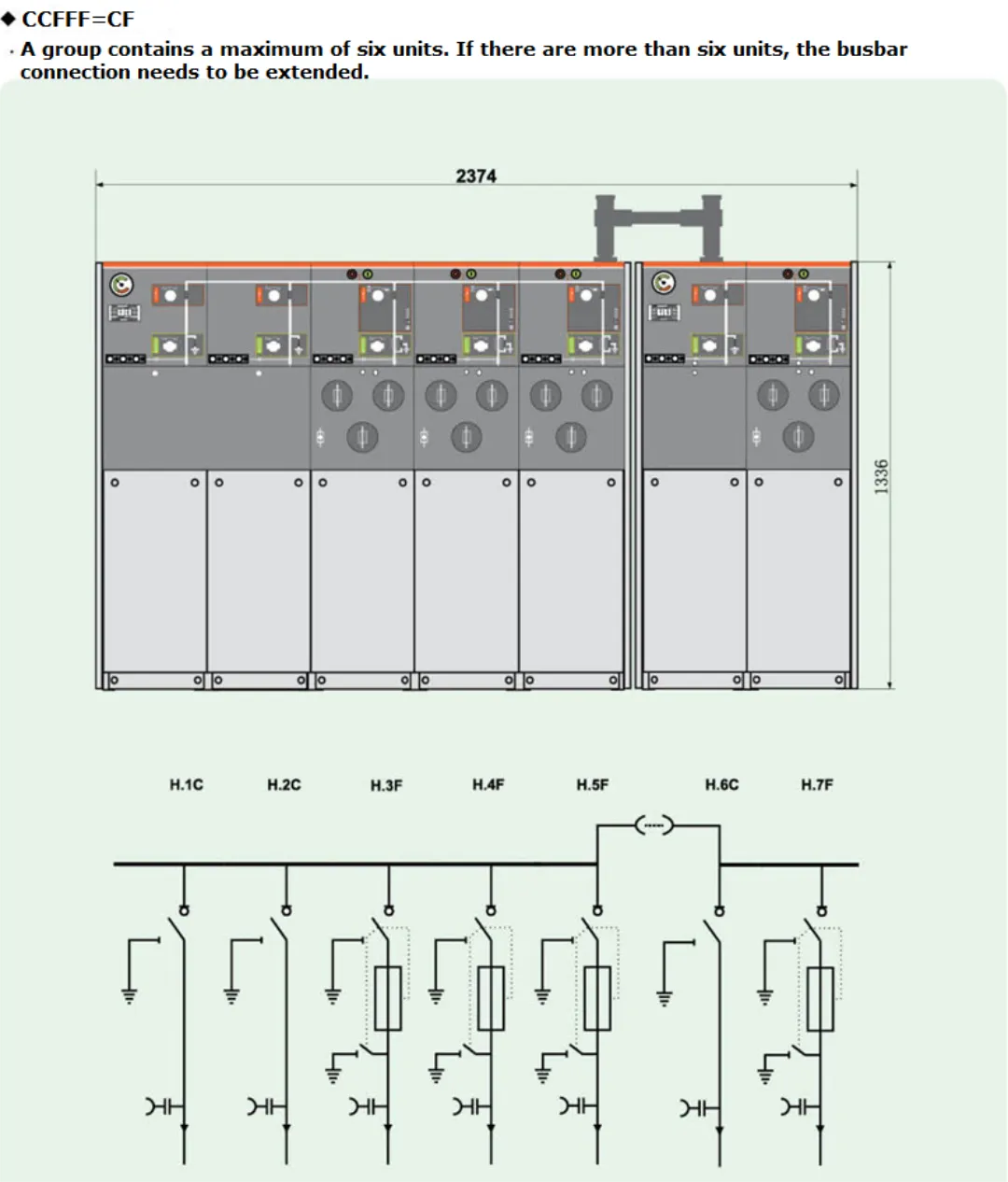

Описание решения
Особенности структуры продукта
1. Распределительное устройство серии SRM-12 с надувным корпусом, использующим газ SF6 в качестве среды для гашения дуги и изоляции.

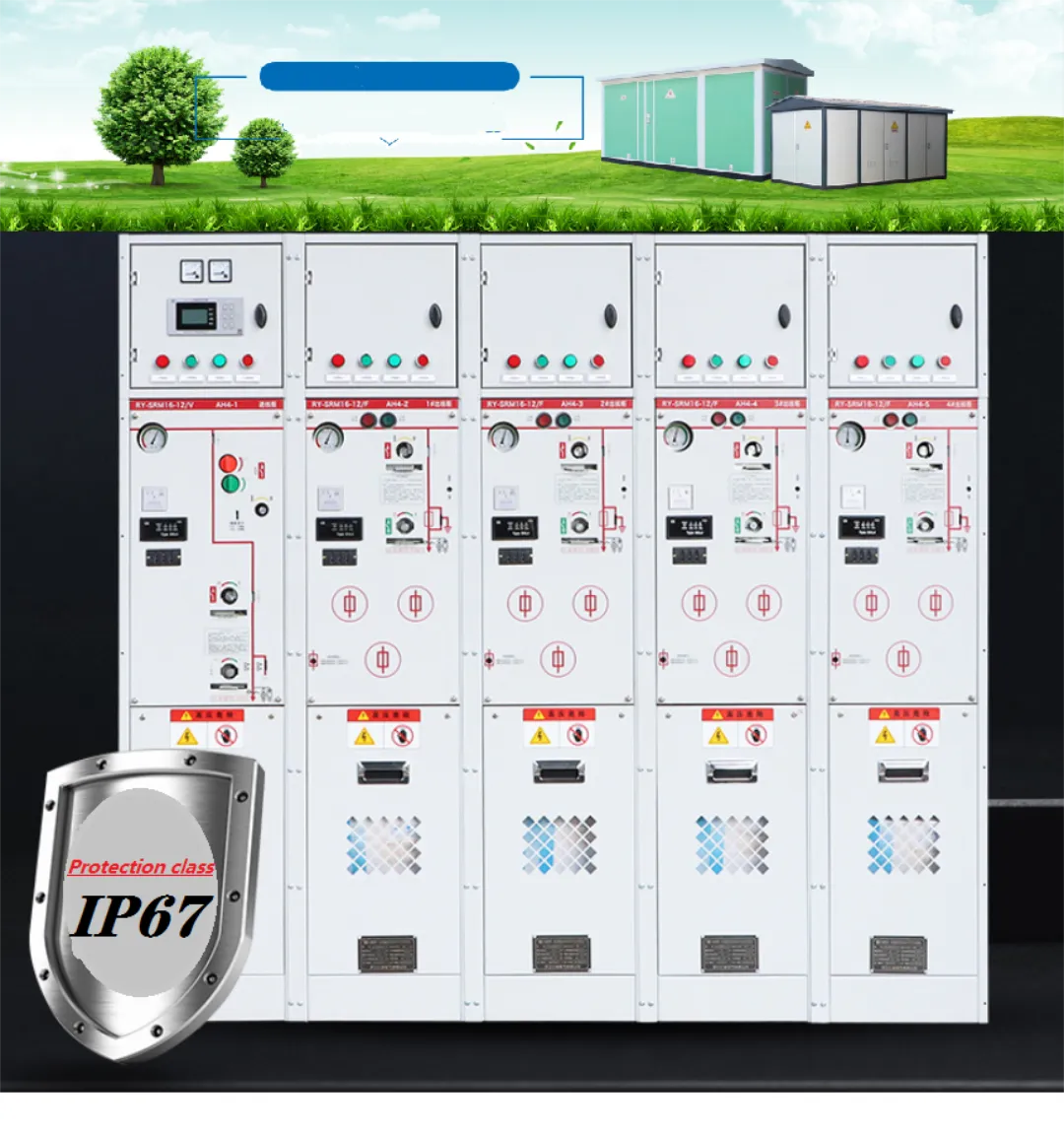

2. Распределительное устройство имеет полностью герметичную и изолированную конструкцию; шины, выключатели и стрелочные части полностью заключены в корпус из нержавеющей стали. Полость заполнена газом SF6 под давлением 1,4 бар, уровень защиты достигает IP67: все распределительное устройство полностью не подвержено воздействию внешних условий окружающей среды, даже в экстремальных ситуациях, таких как кратковременное затопление, что обеспечивает нормальную работу выключателя, и изделие не требует технического обслуживания в течение всего срока службы.
3. Распределительное устройство с надежным предохранительным каналом, обеспечивающим безопасность оператора даже в экстремальных ситуациях.
4. Распределительные шкафы делятся на стационарные и расширяемые.
5. Распределительный шкаф обычно имеет вход и выход из линии спереди, но также может иметь боковой выход или боковое расширение в зависимости от конфигурации установки.
6. Размеры шкафа позволяют легко устанавливать его, что делает его подходящим для мест с ограниченным пространством и неблагоприятными условиями окружающей среды.
7. Распределительный шкаф может имитировать различные потребности пользователей, оснащаясь электрическими, дистанционными и контрольными устройствами.
Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.

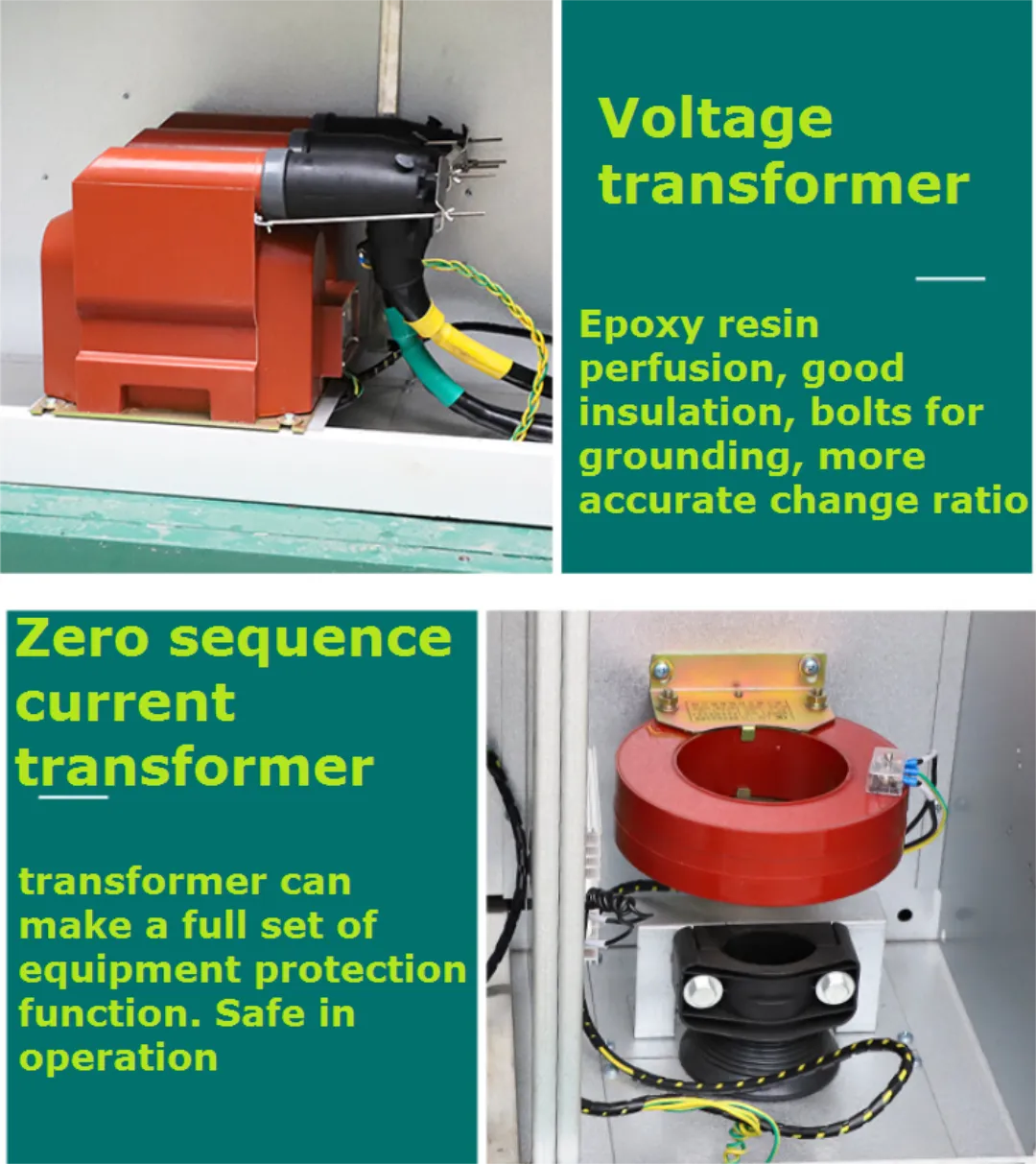

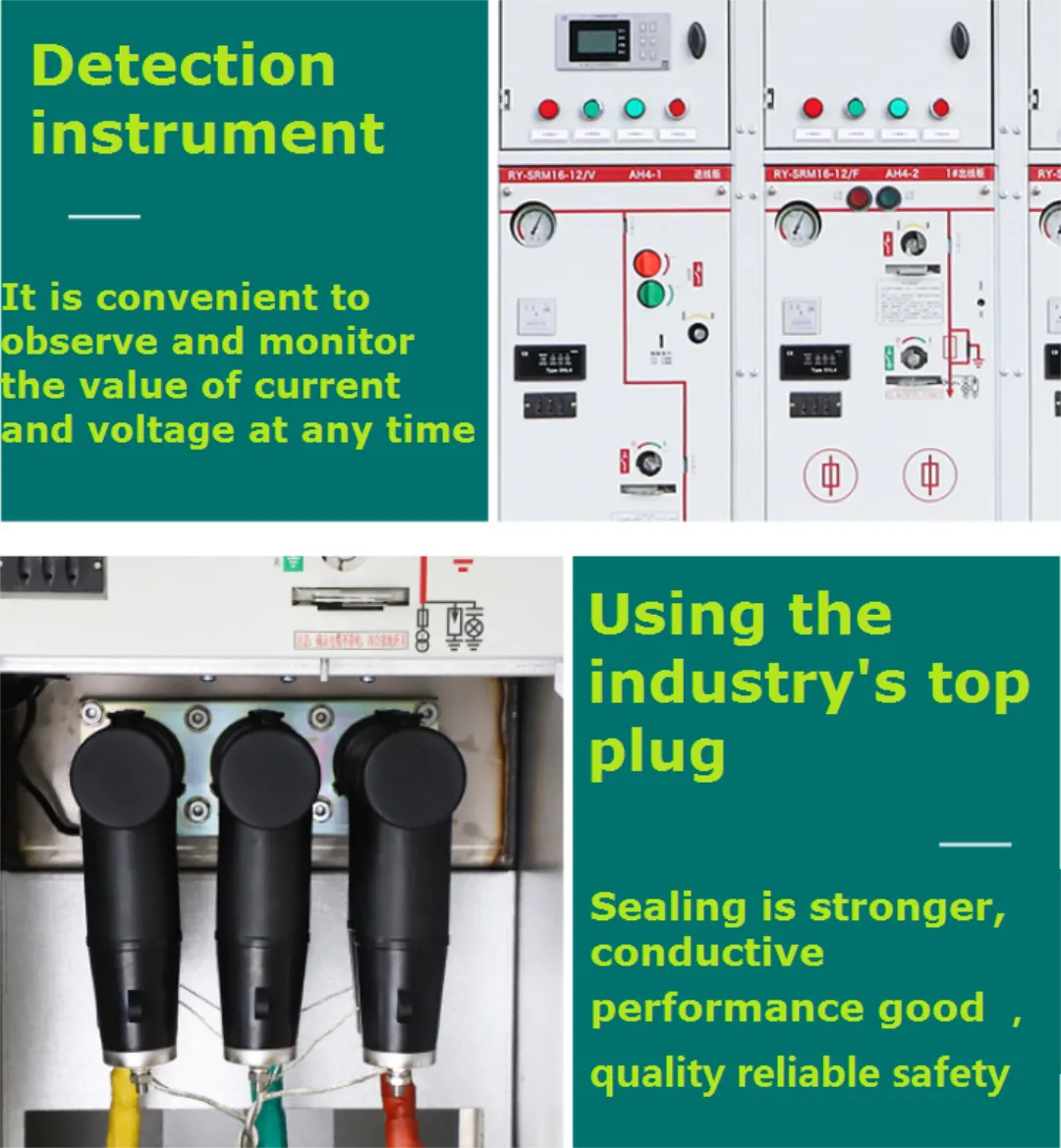

Подробная информация о товаре

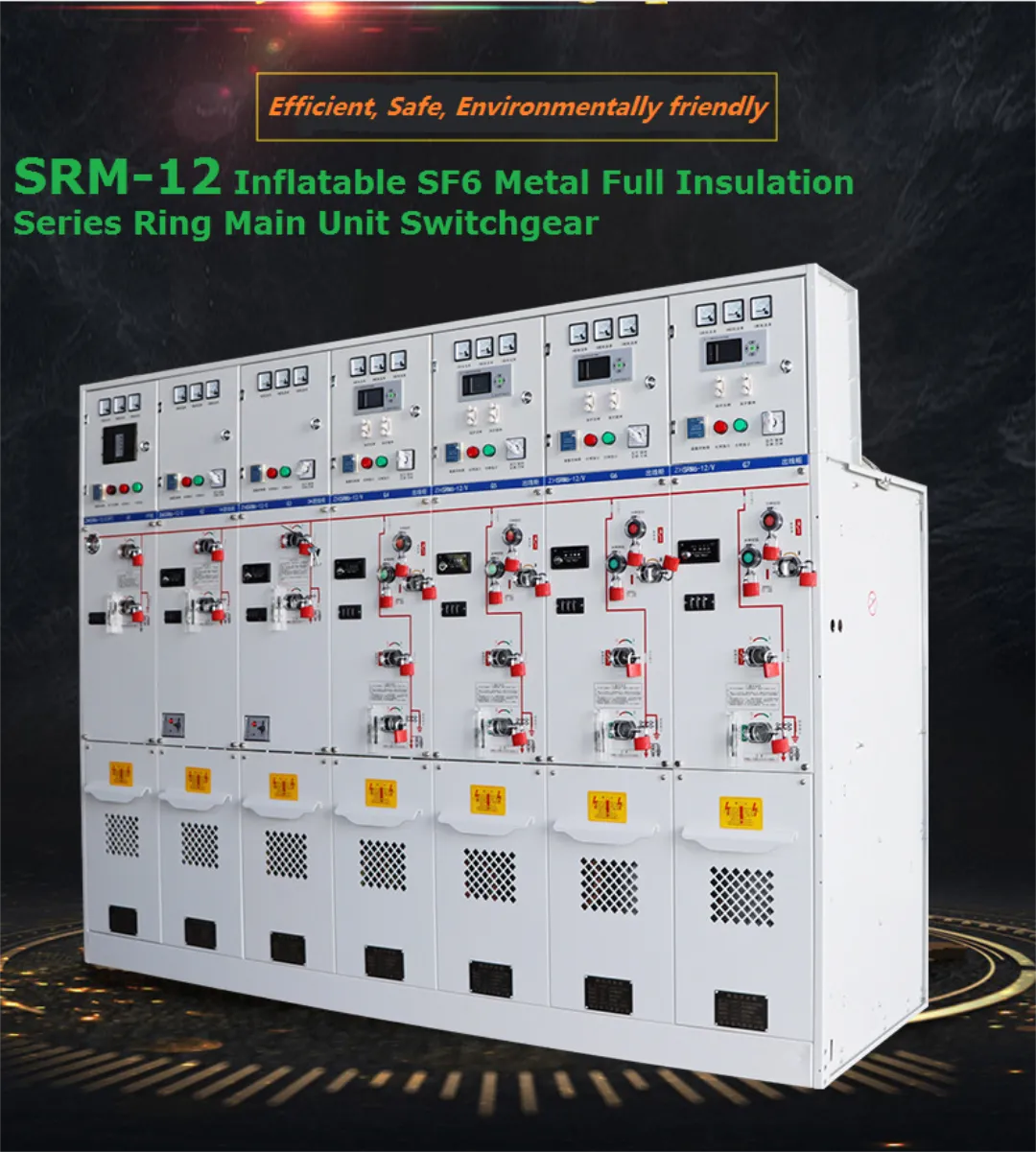

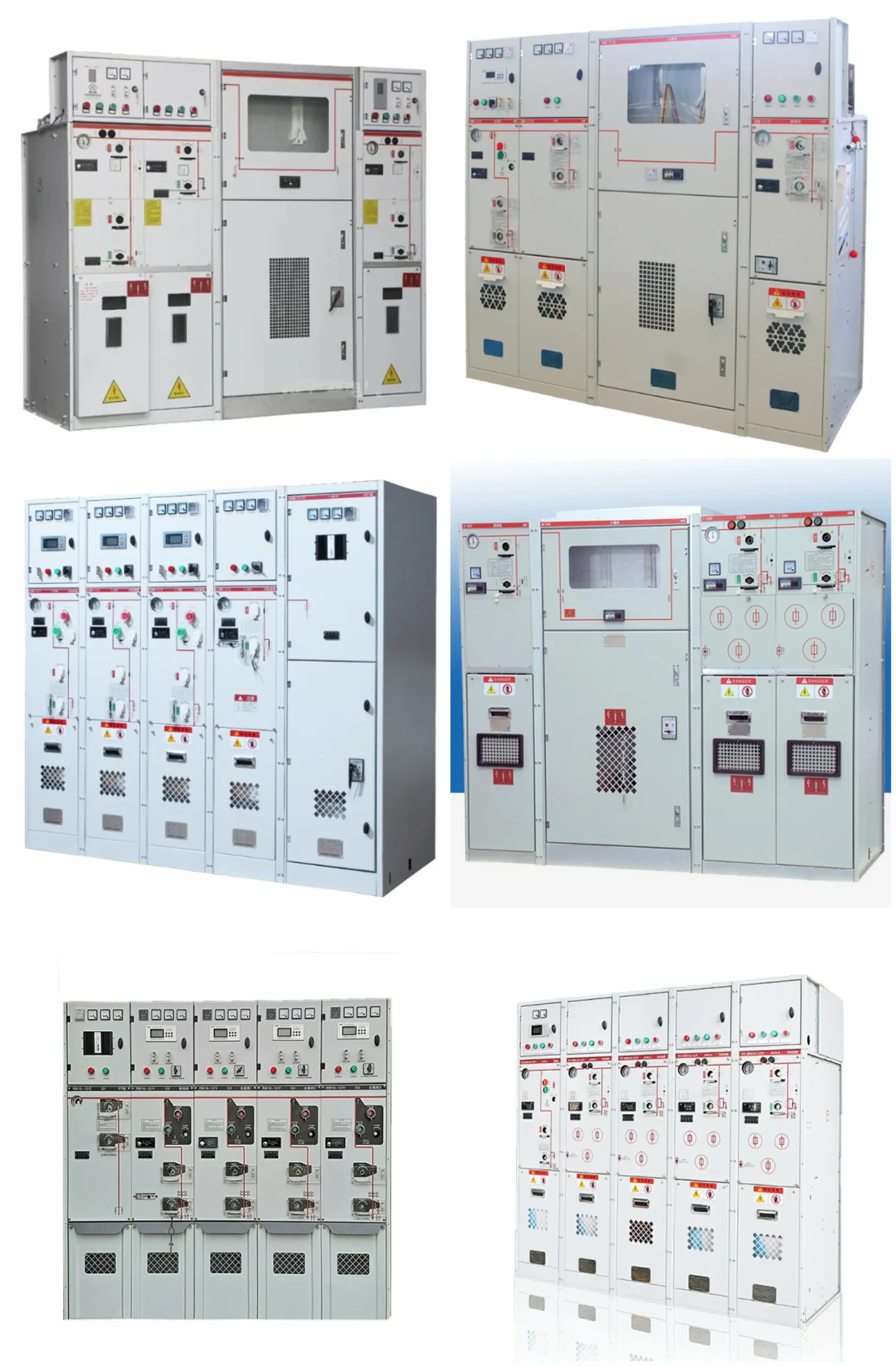

Реальные фотографии товаров
Уголок производственного цеха
Упаковка продукции
Пример применения продукта
