Распределительная коробка KYN28 6 кВ 12 кВ 630-3150A, коммутационный шкаф, шкаф управления, шка

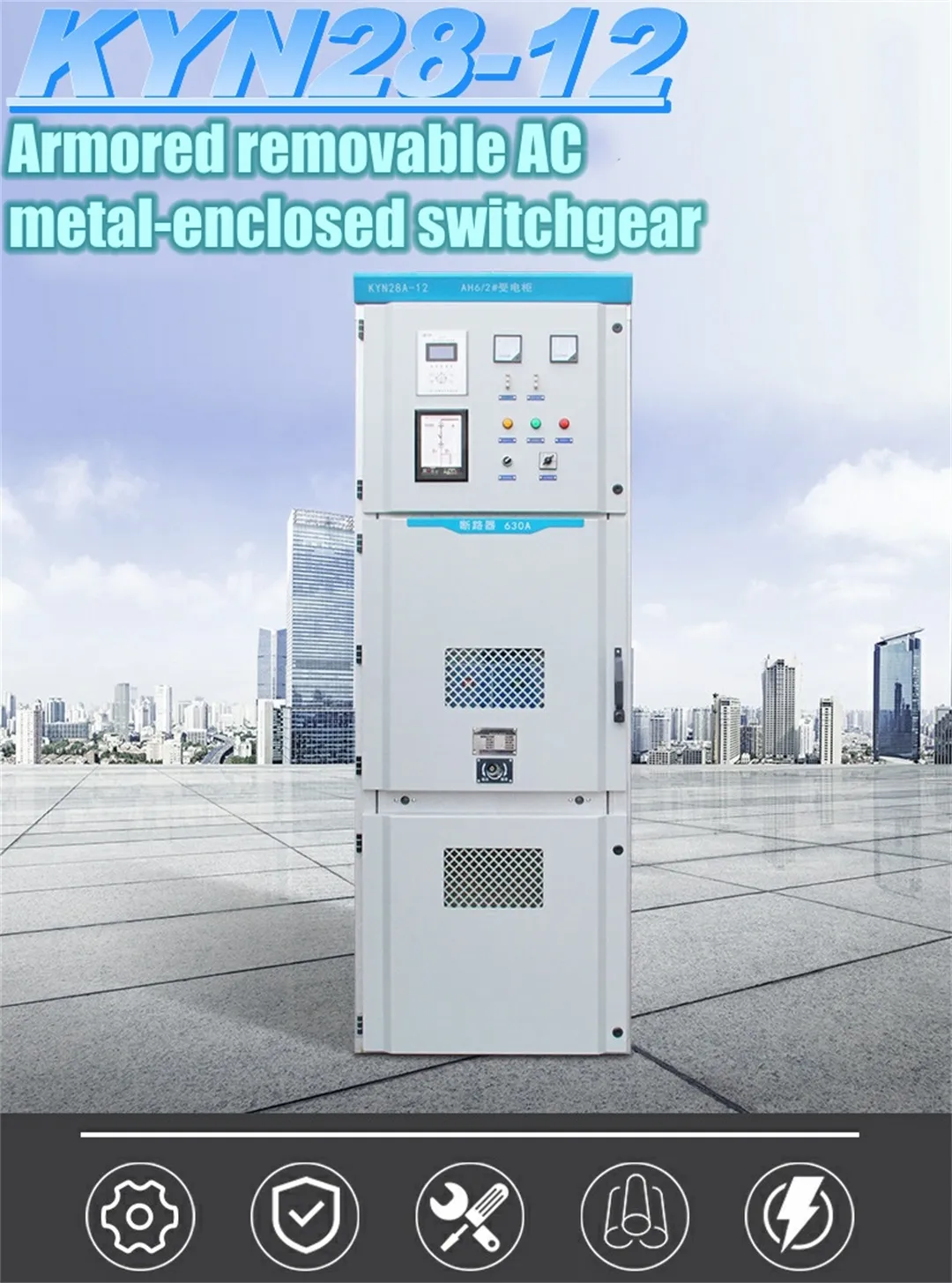

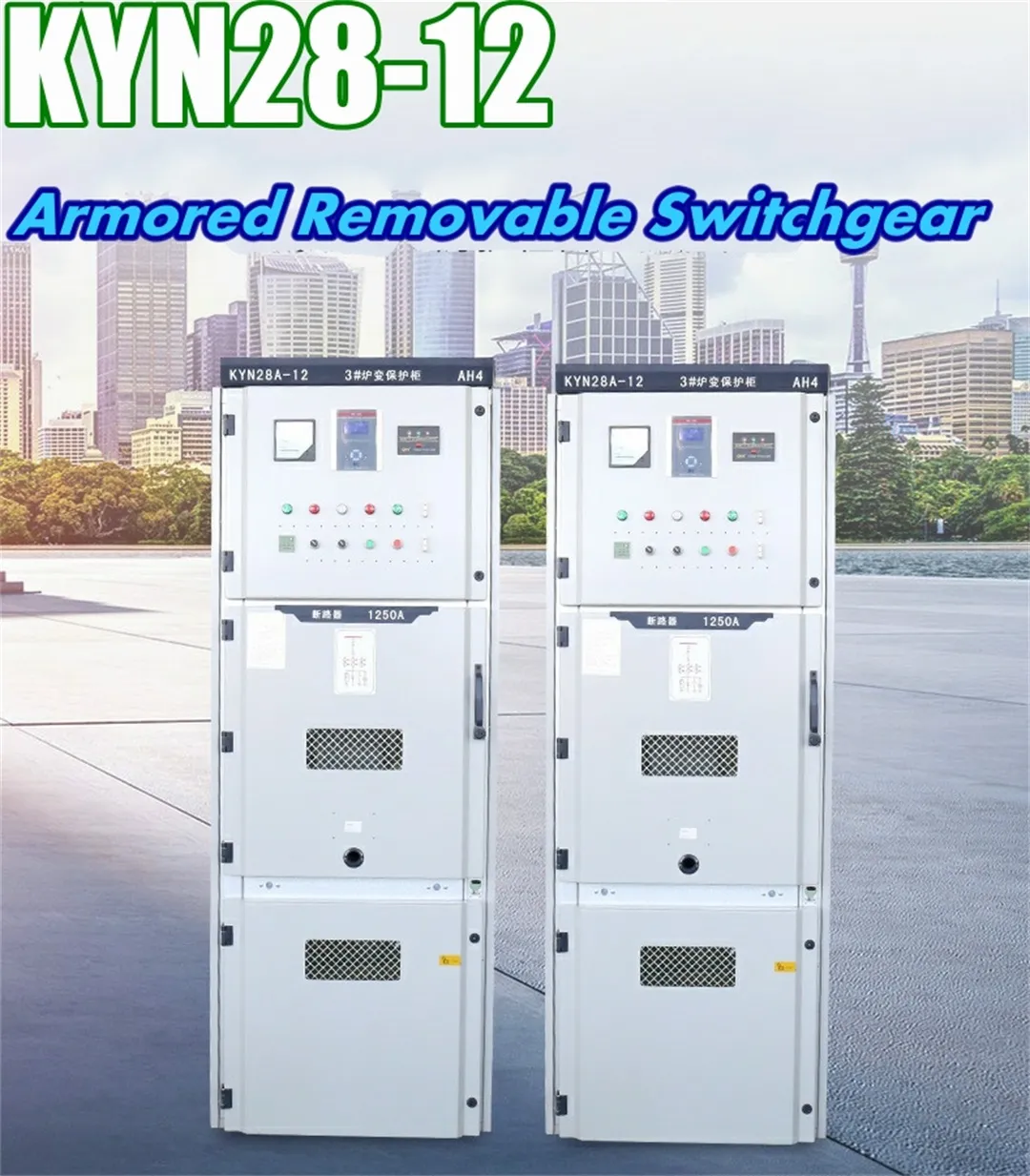

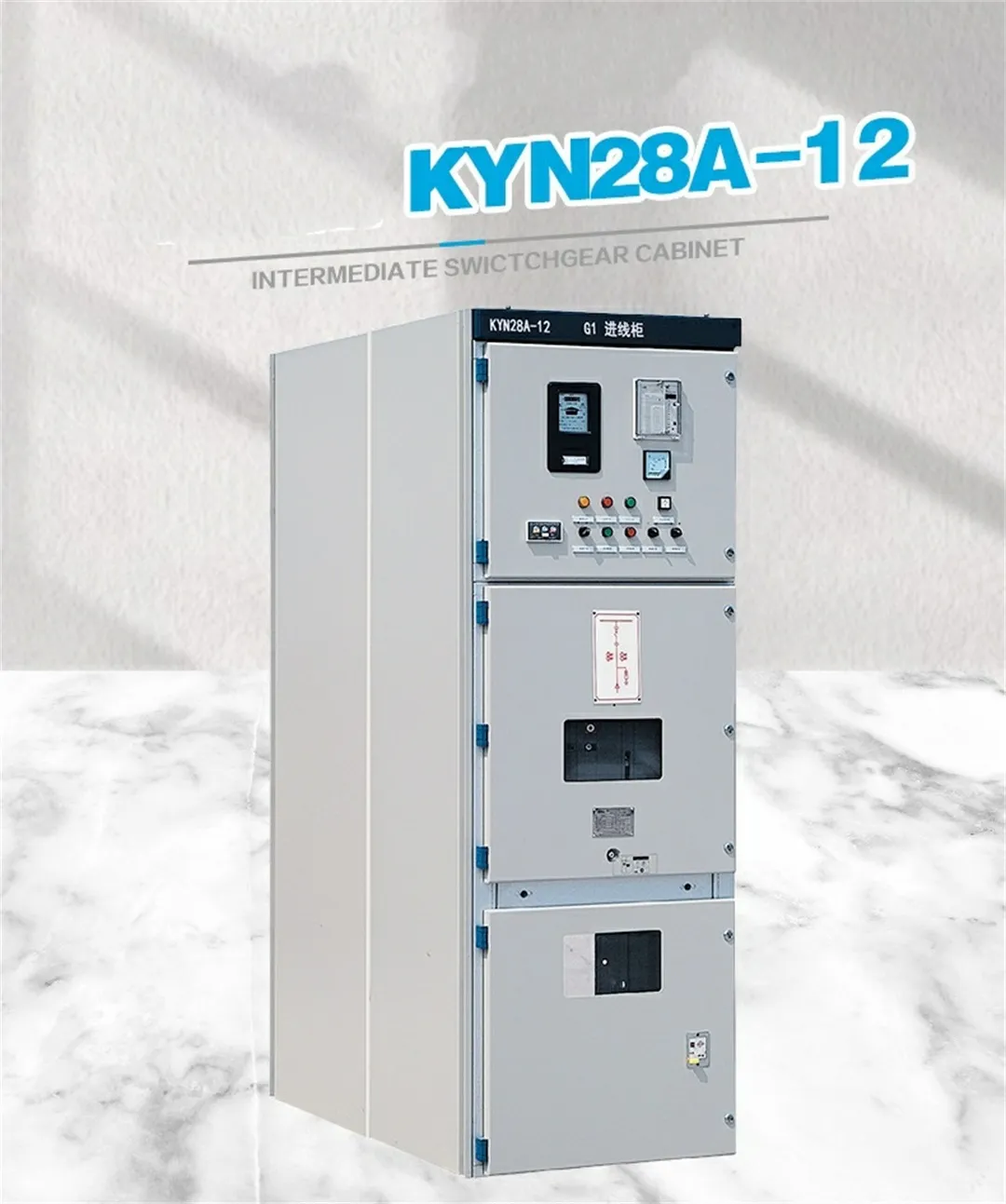

Бронированное мобильное распределительное устройство в металлическом корпусе KYN28A-12 подходит для трехфазных сетей переменного тока 3,6-12 кВ с частотой 50 Гц, предназначено для приема и распределения электроэнергии, а также для осуществления управления, мониторинга и защиты цепей. Может использоваться с одной шиной, секционной системой с одной шиной или с двумя шинами.
Описание
маркер
Описание продукта
Бронированное мобильное распределительное устройство в металлическом корпусе KYN28A-12 подходит для трехфазных сетей переменного тока 3,6-12 кВ с частотой 50 Гц, предназначено для приема и распределения электроэнергии, а также для осуществления управления, мониторинга и защиты цепей. Может использоваться с одной шиной, секционной системой с одной шиной или с двумя шинами. Распределительное устройство соответствует стандартам IEC298 (распределительные устройства и контрольное оборудование в металлическом корпусе переменного тока с номинальным напряжением выше 1 кВ и 52 кВ и ниже), IEC694 (общие положения для переключателей напряжения и контрольного оборудования), китайскому стандарту GB3906 (распределительные устройства в металлическом корпусе переменного тока 3-35 кВ) и DIA04 «Условия заказа внутренних высоковольтных распределительных устройств переменного тока», немецкому стандарту DIN.VDE0670 «Распределительные устройства переменного тока с номинальным напряжением выше 1 кВ» и другим стандартам, обладая совершенной и надежной функцией защиты от неправильной эксплуатации.
Описание модели

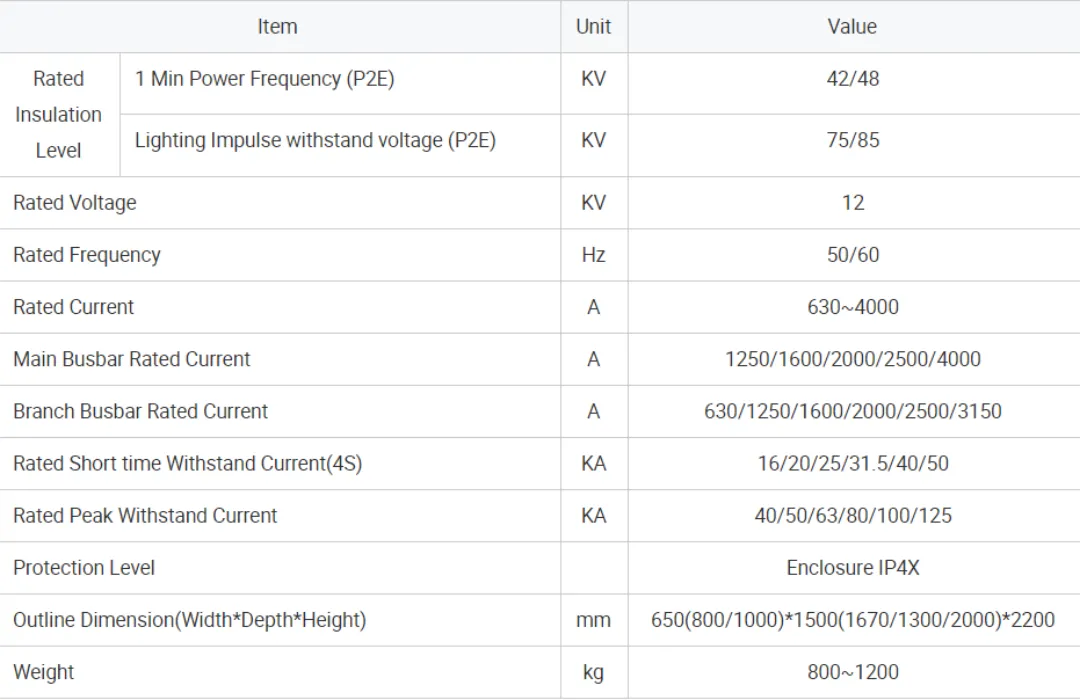

Технические параметры изделия и описание его структуры

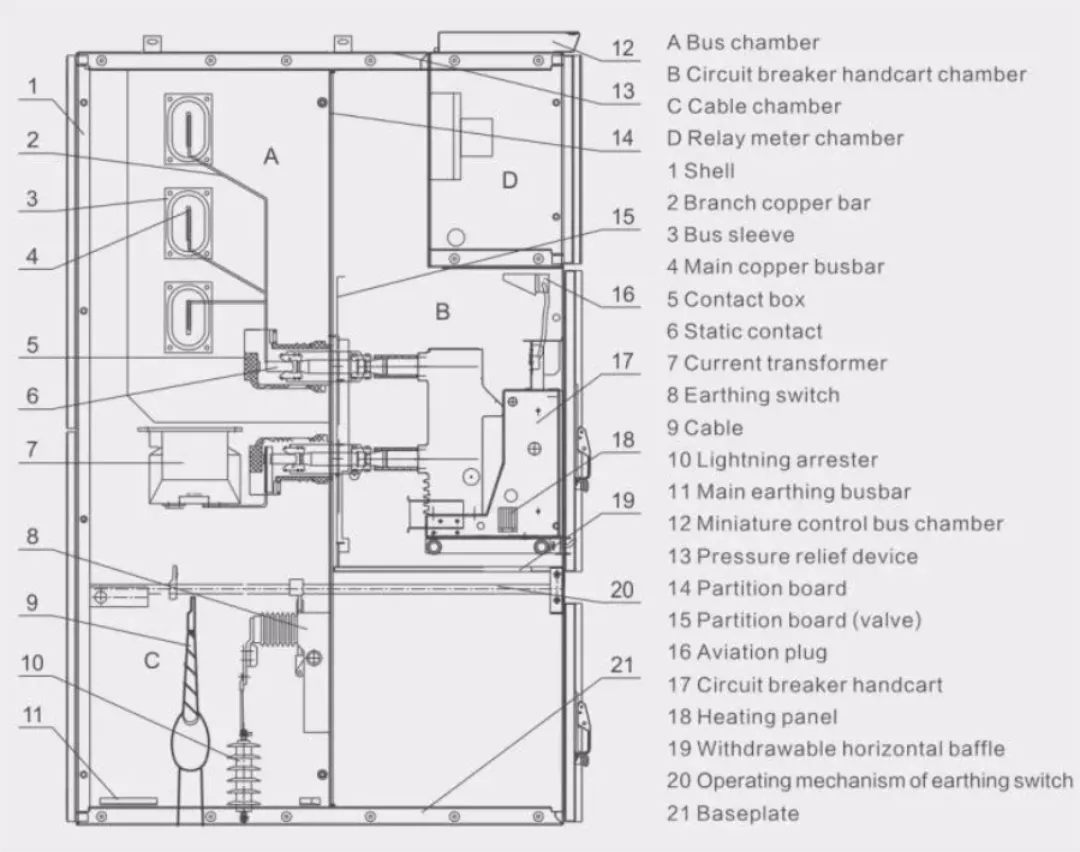

Особенности структуры продукта
Бронированное съемное распределительное устройство переменного тока в металлическом корпусе KYN28A-12 (далее — распределительное устройство) — это новая разработка нашей компании, созданная с использованием передовых отечественных и зарубежных технологий, которая может заменить старые серии KYN1-12, JYN2-12 и другие.
Его преимущества очевидны

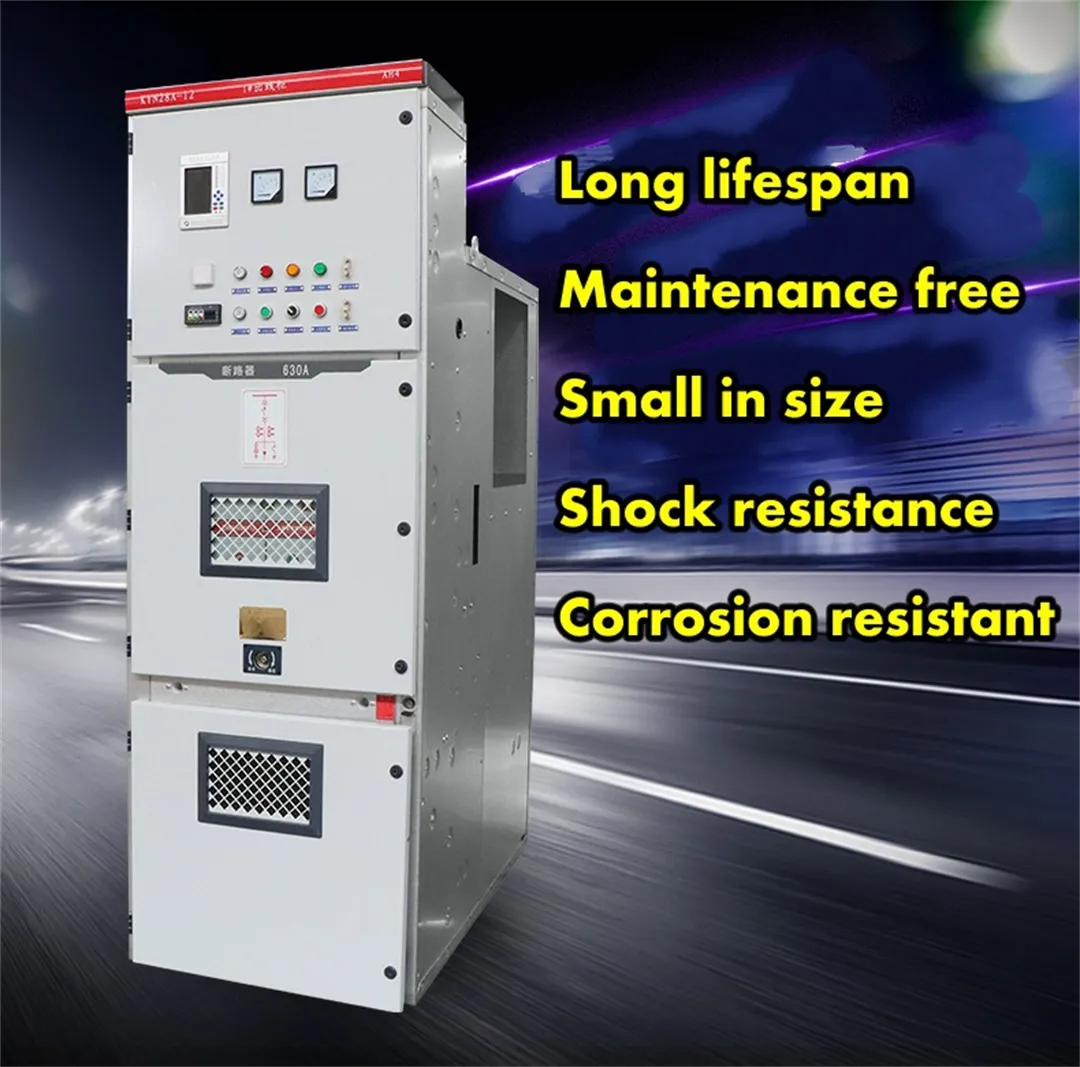

1. Корпус устройства полностью собран на болтах, что обеспечивает высокую механическую прочность и аккуратный внешний вид. Дверца корпуса имеет покрытие, обеспечивающее высокую ударопрочность и коррозионную стойкость. Корпус устройства имеет степень защиты IP4X (по желанию заказчика может быть заменен на металлическую пластину).

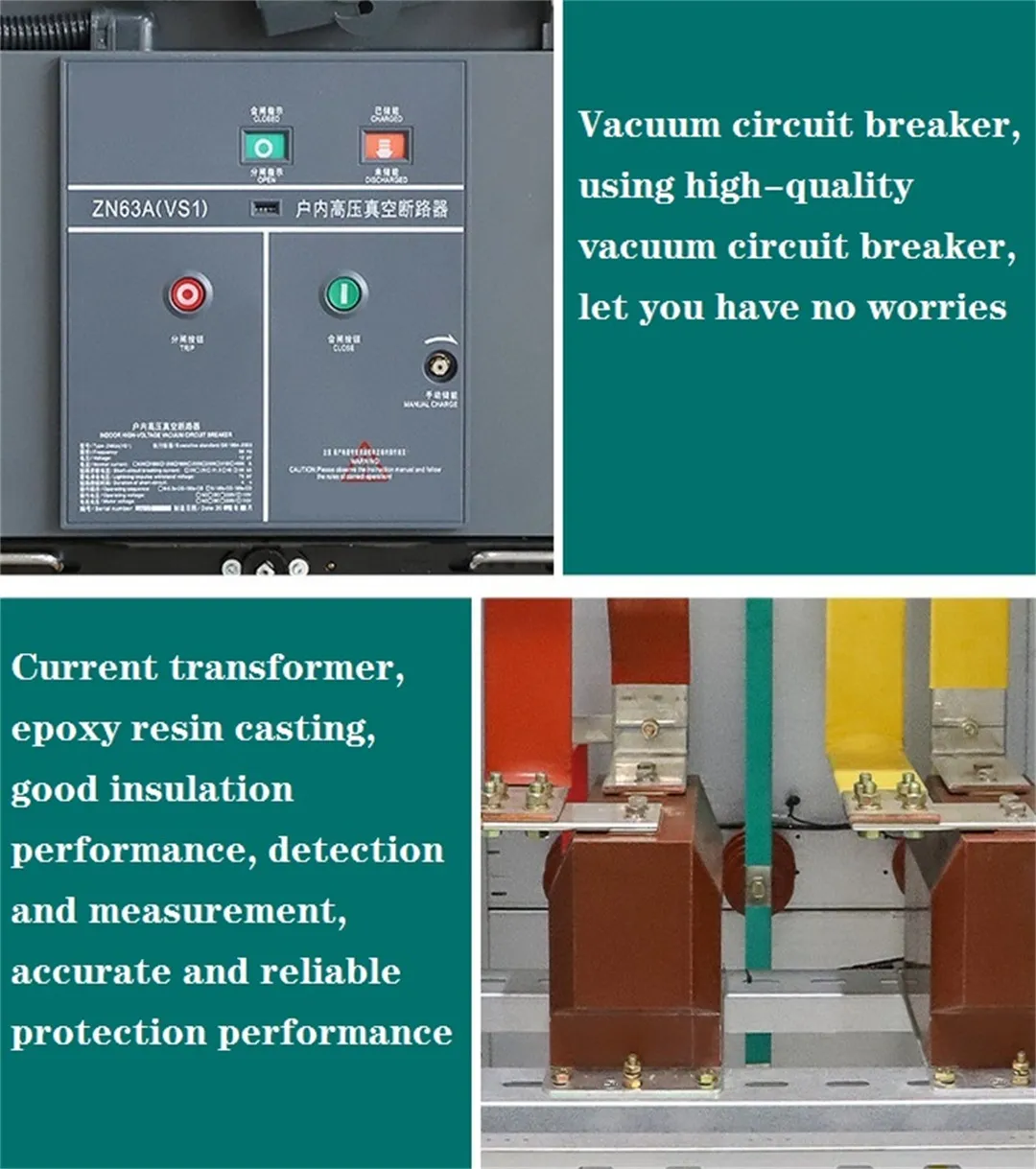

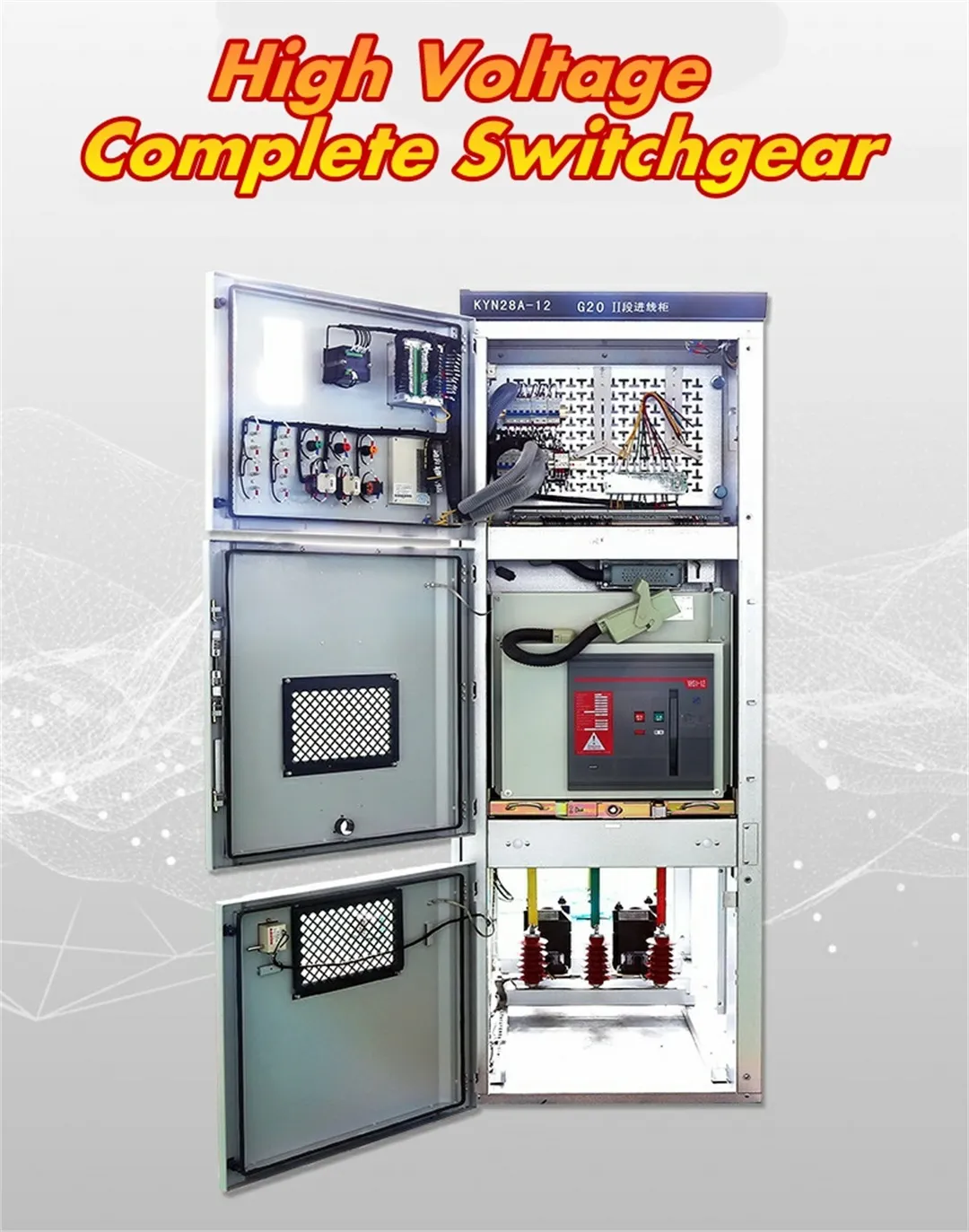

2. Устройство может быть сопряжено с вакуумными выключателями ABB VD4, выключателями фиксированной нагрузки серии C3, а также может быть оснащено различными отечественными вакуумными выключателями (такими как: VS1, VH1, VK, ZN28) для замены аналогичных зарубежных изделий.
3. Независимо от выбранного типа автоматического выключателя, гарантированное расстояние между проводящей воздушной изоляцией и открытым проводником составляет более 125 мм, а расстояние между комбинированной изоляцией — более 60 мм. Автоматический выключатель обладает уникальными преимуществами: длительным сроком службы, низкими затратами на техническое обслуживание и малыми размерами.
Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.
Подробная информация о товаре

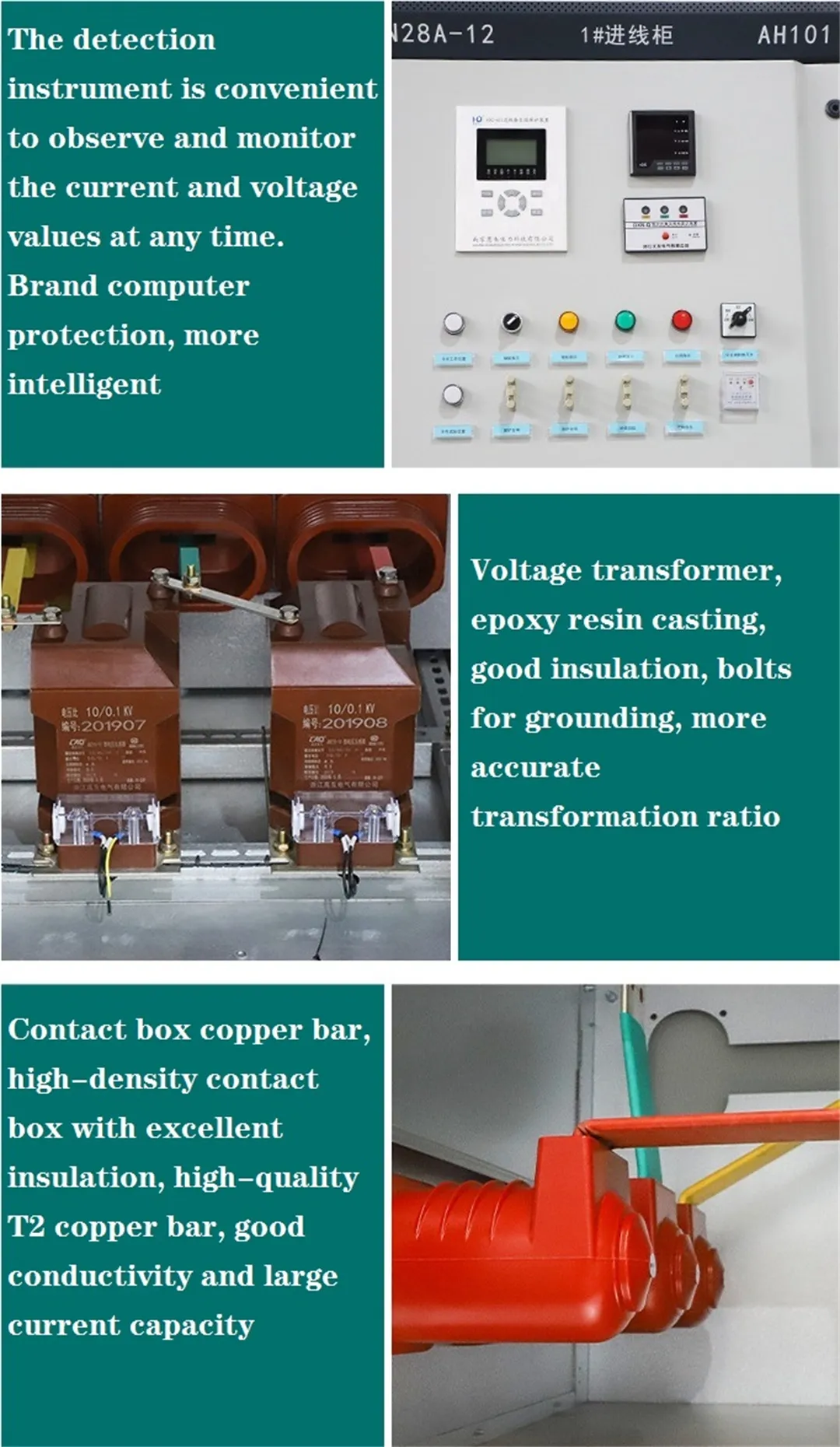

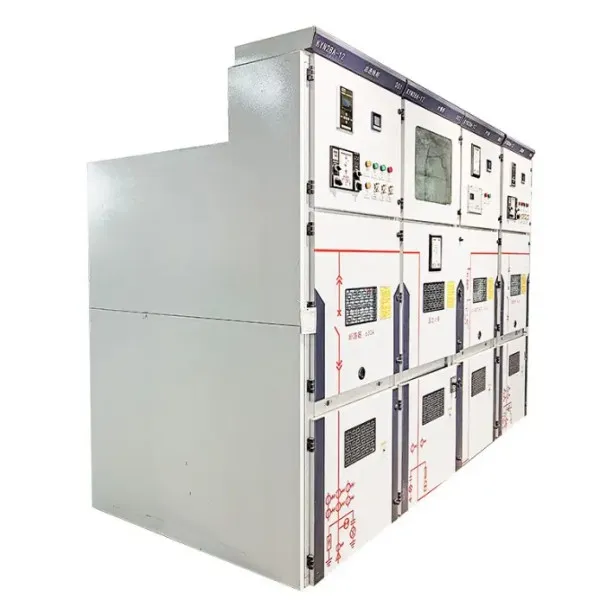

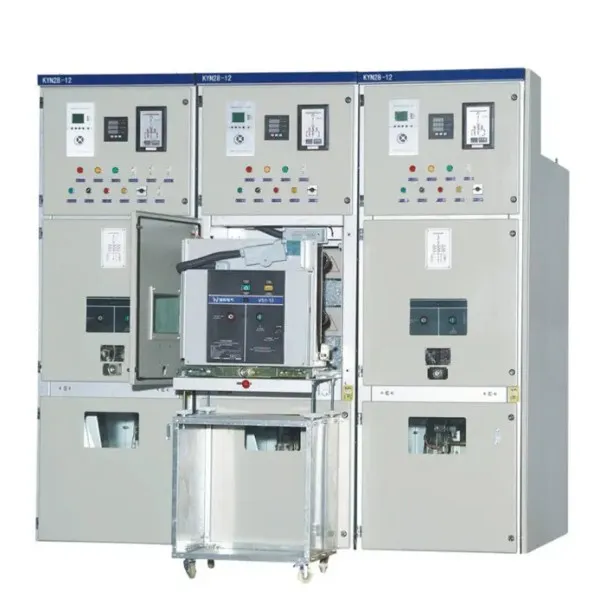

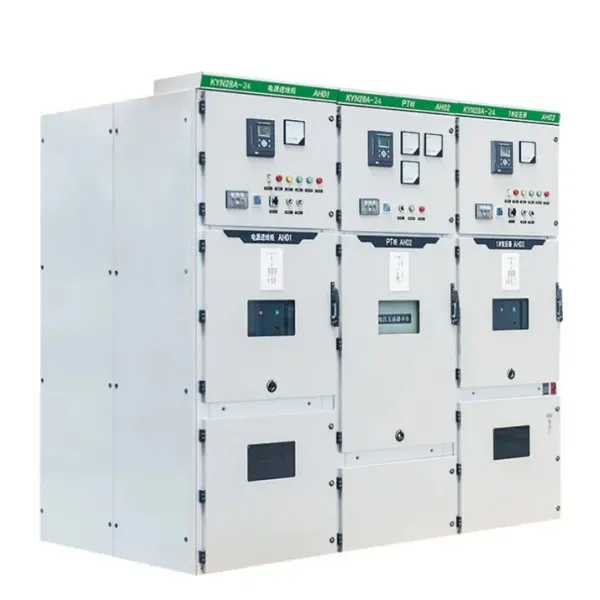

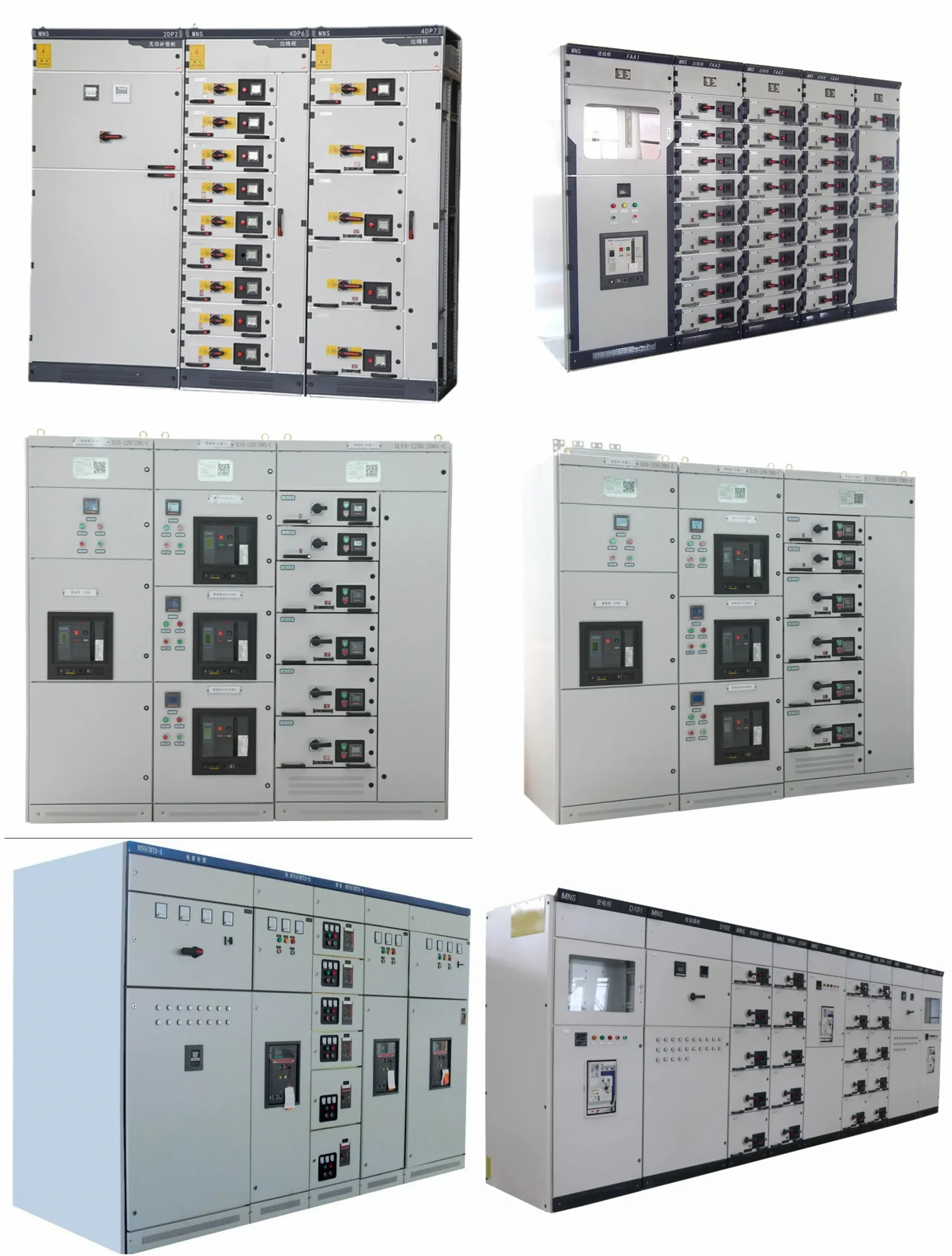

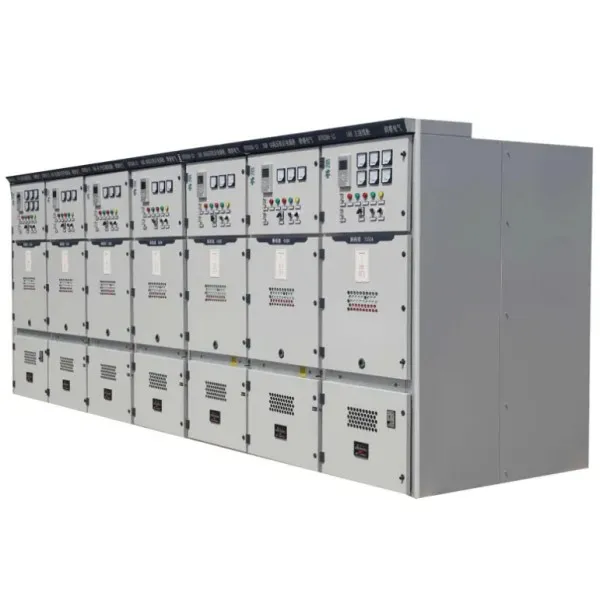

Реальные фотографии товаров

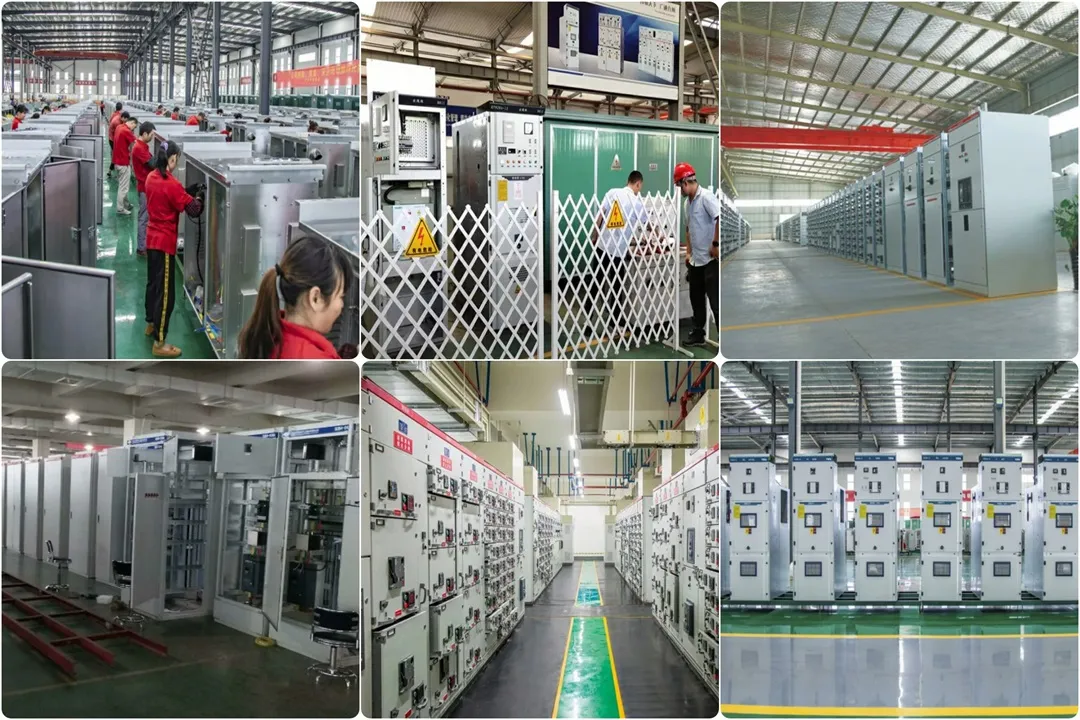

Уголок производственного цеха
Упаковка продукции

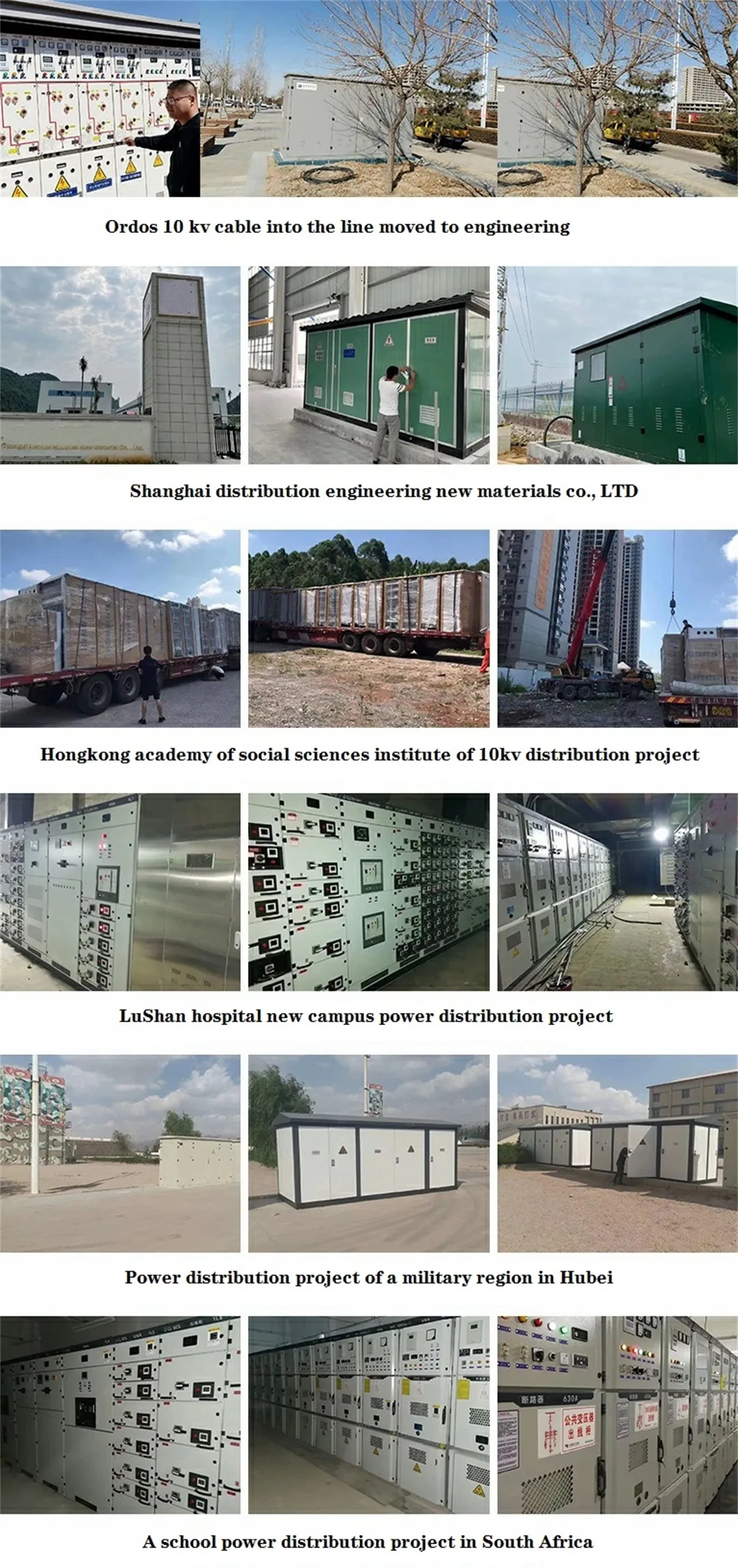

Пример применения продукта
