Распределительное устройство коробчатого типа с фиксированной кольцевой сетью HXGN 12 кВ 630 А. Эл
HXGN-12 — это стационарный металлический распределительный шкаф коробчатого типа (далее — кольцевой сетевой шкаф), рассчитанный на 12 кВ и 50 Гц переменного тока. Он представляет собой комплектное высоковольтное оборудование, предназначенное в основном для трехфазных кольцевых сетей переменного тока, распределительных сетей и промышленного электрооборудования.
Описание
маркер
Описание продукта
HXGN-12 — это стационарный металлический распределительный шкаф коробчатого типа (далее — кольцевой сетевой шкаф), рассчитанный на 12 кВ и 50 Гц переменного тока. Он представляет собой комплектное высоковольтное оборудование, предназначенное в основном для трехфазных кольцевых сетей переменного тока, распределительных сетей и промышленного электрооборудования. Его функции включают прием, распределение электроэнергии и защиту. Кольцевой распределительный шкаф отличается высокой комплектностью, малыми размерами, отсутствием пожарной и взрывоопасности, а также подходит для установки на подстанциях коробчатого типа.
Соответствует требованиям стандарта GB3906 «Распределительные устройства и контрольное оборудование переменного тока в металлическом корпусе 3,6–40,5 В» и международного стандарта IEC298 «Распределительные устройства и контрольное оборудование переменного тока в металлическом корпусе». Имеет функцию блокировки «пяти уровней защиты».
Описание модели

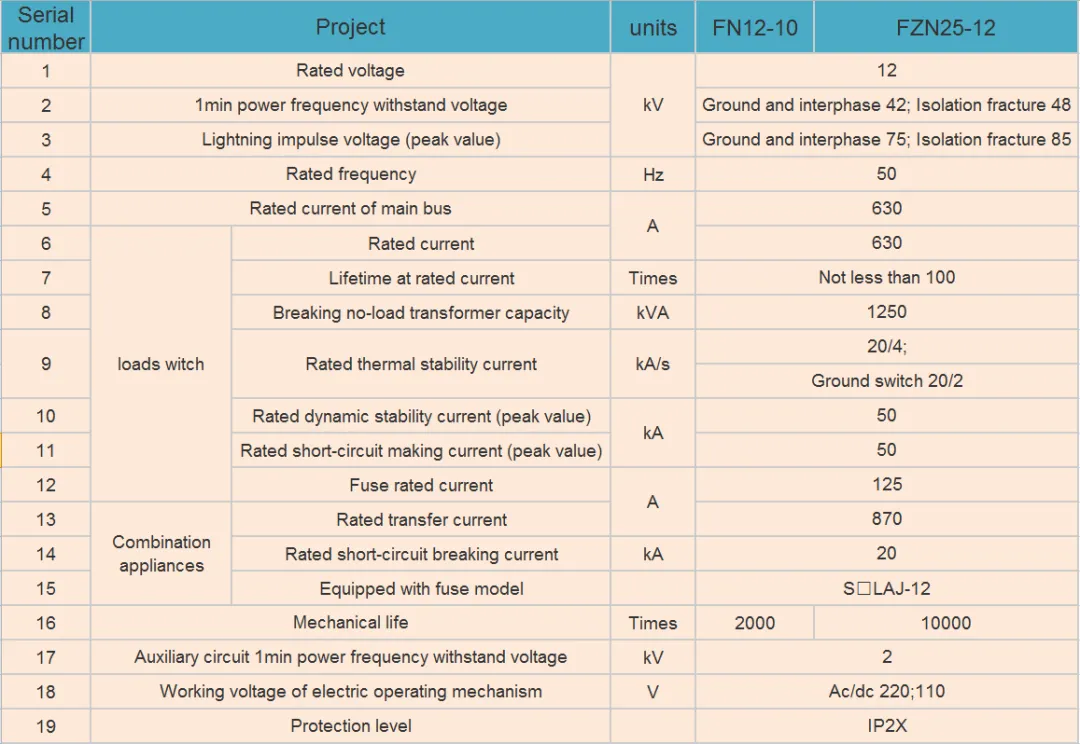

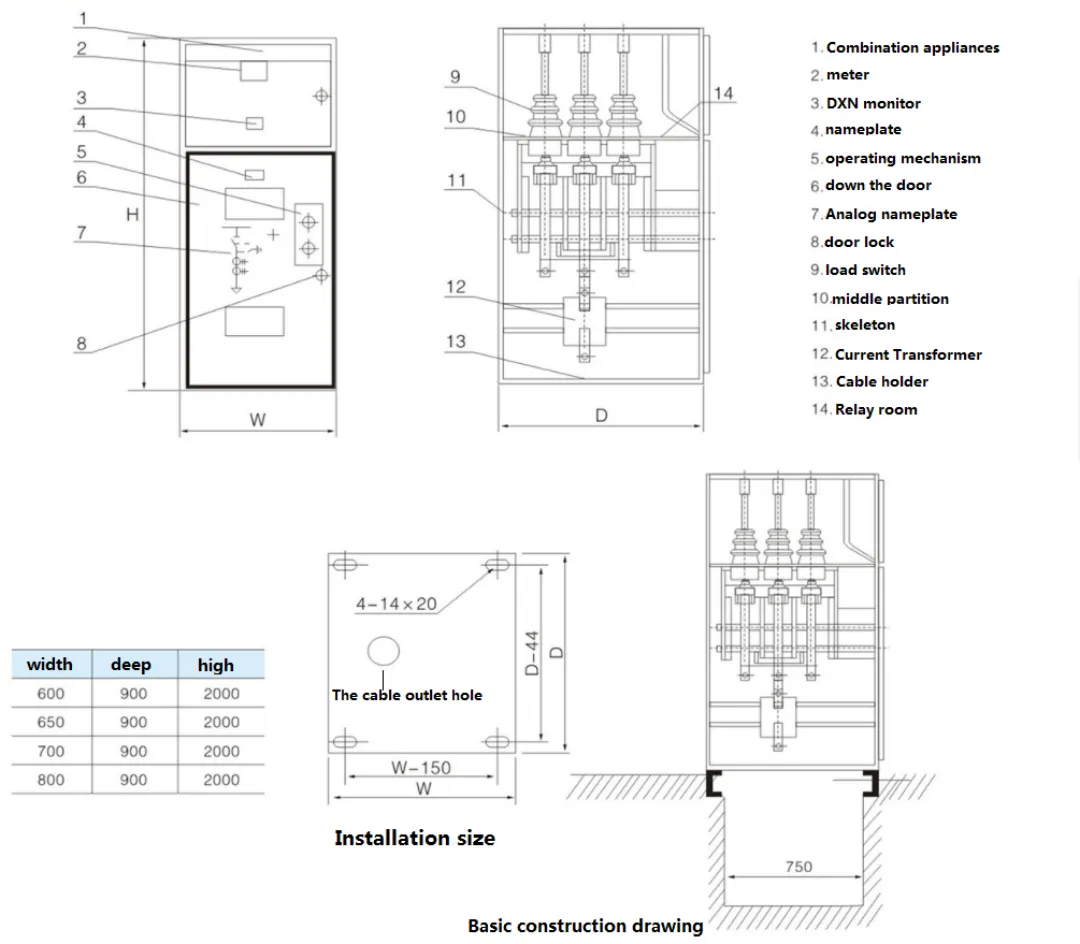

Технические параметры изделия и описание его структуры
Особенности структуры продукта
Полностью собранная конструкция, легкая и красивая, может быть установлена в любой комбинации, легко расширяется до неограниченного количества вариантов. Может быть оснащена пневматическим выключателем нагрузки FN12-12 и комбинированными электроприборами, или вакуумным выключателем нагрузки FZN25-12 и комбинированными электроприборами. Малые размеры, не требует технического обслуживания, трехфазная конструкция, четкая изоляция при разрыве. Выключатель нагрузки, комбинированные электроприборы, гибкая установка, может быть установлен слева и справа, спереди, а также перевернут (FZN25 не переворачивается). Ручное и электрическое управление, с функцией дистанционного управления. С совершенной и надежной механической связью, блокировочным устройством, полностью реализует функцию «пяти предотвращений».
a. Когда выключатель нагрузки замкнут, заземляющий выключатель не может быть замкнут, и передняя дверца не может быть открыта.
b. Когда выключатель нагрузки разомкнут, заземляющий выключатель может быть замкнут. Когда заземляющий выключатель замкнут, передняя дверца может быть открыта.
c. Когда заземляющий выключатель замкнут, выключатель нагрузки не может быть замкнут, и передняя дверца может быть открыта;
d. Когда заземляющий выключатель разомкнут, выключатель нагрузки можно открывать и закрывать, но переднюю дверцу открыть нельзя
Когда кабель входит в линию снизу, и на входящую линию подается питание, независимо от того, находится ли выключатель нагрузки в замкнутом или разомкнутом положении, электромагнитный замок управляет передней дверцей, предотвращая ее открытие. (За исключением аварийной разблокировки специальным ключом)
△ Выключатель нагрузки оснащен защитным изоляционным клапаном или прозрачной изоляционной крышкой для защиты токоведущего контакта и обеспечения безопасности персонала.
△ Управление и обслуживание осуществляется спереди, возможна установка вплотную к стене.
△ Передняя дверца оборудована смотровым окном для четкого наблюдения за рабочим состоянием компонентов в шкафу.
Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.

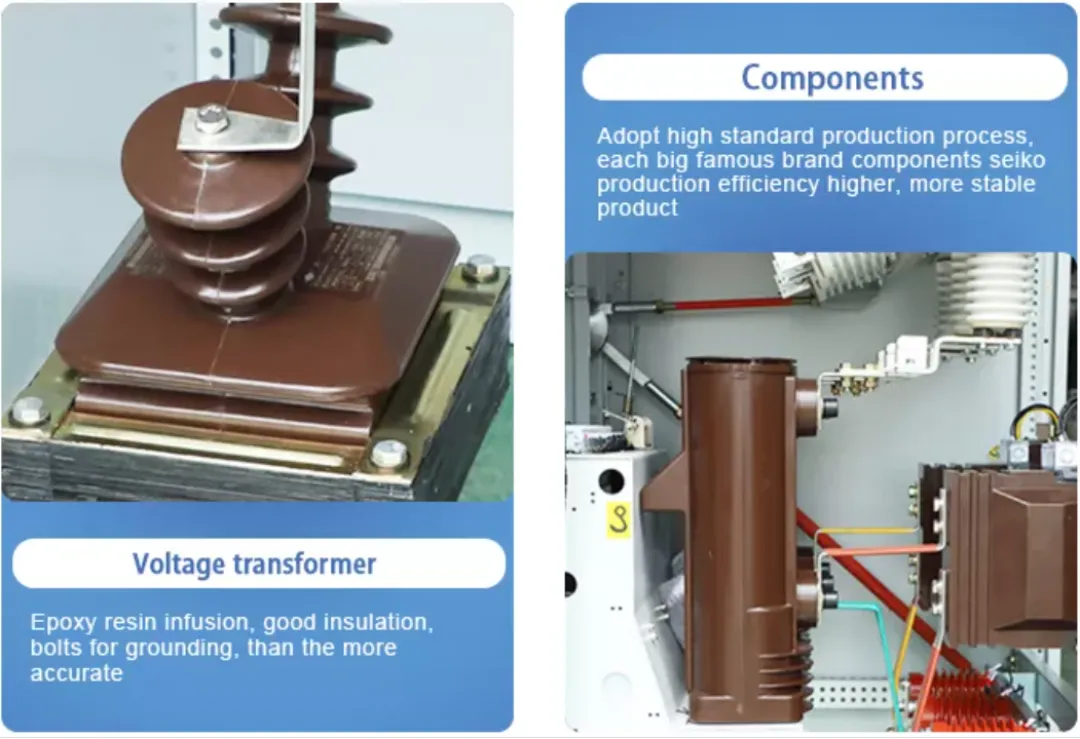

Подробная информация о товаре

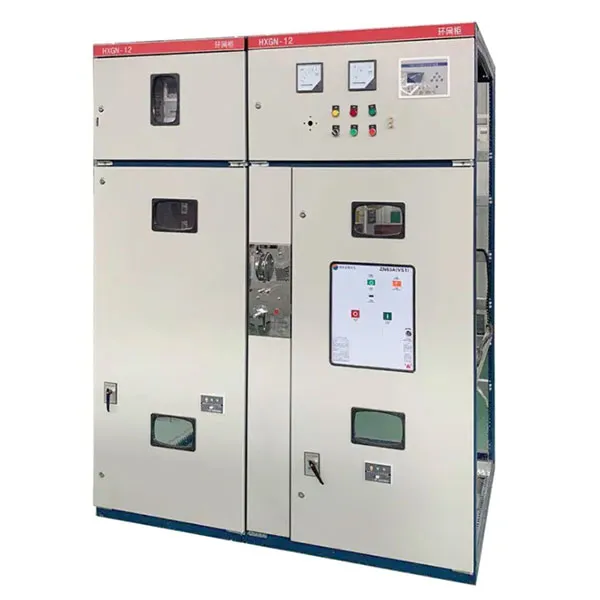

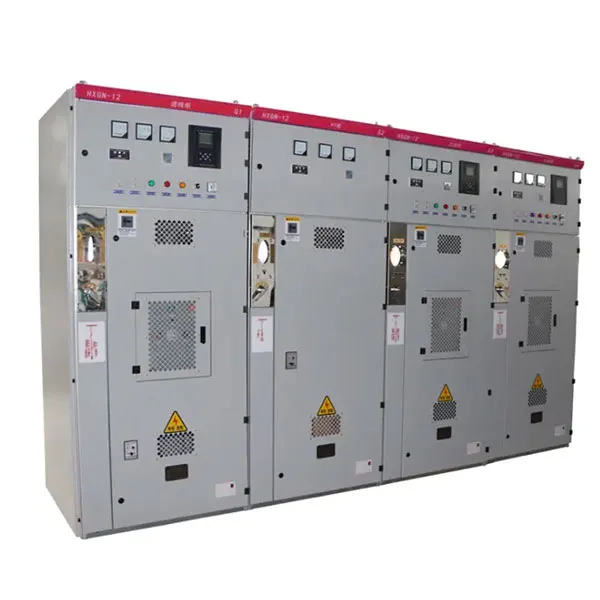

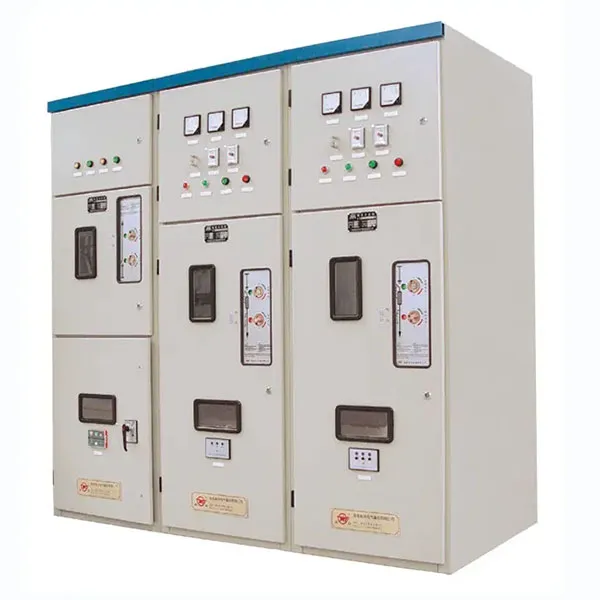

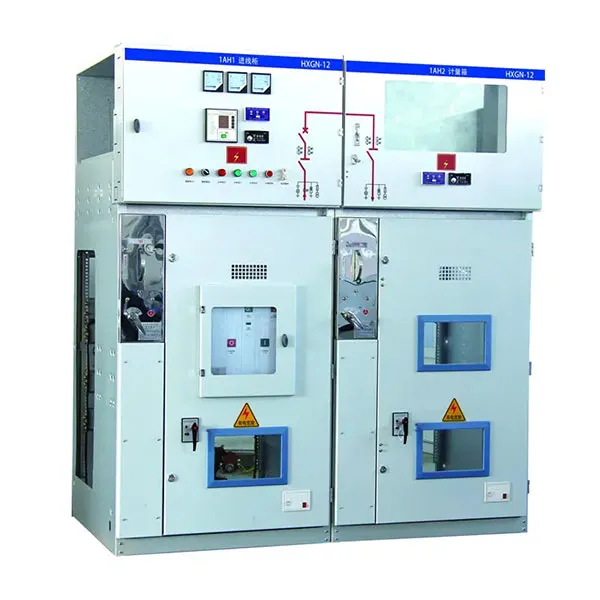

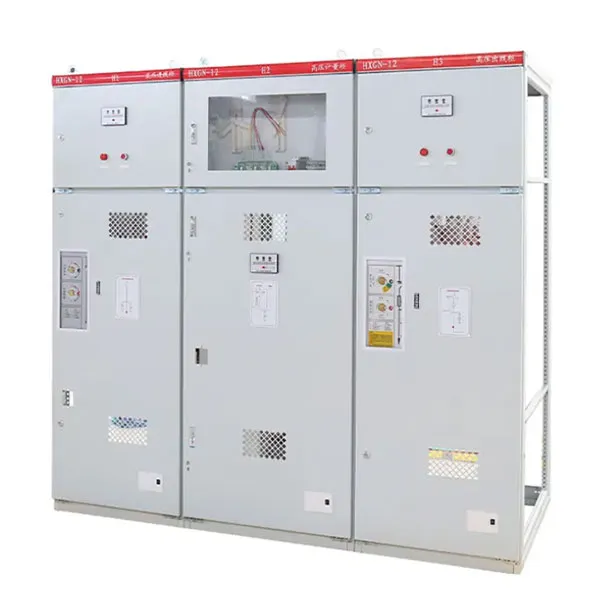

Реальные фотографии товаров

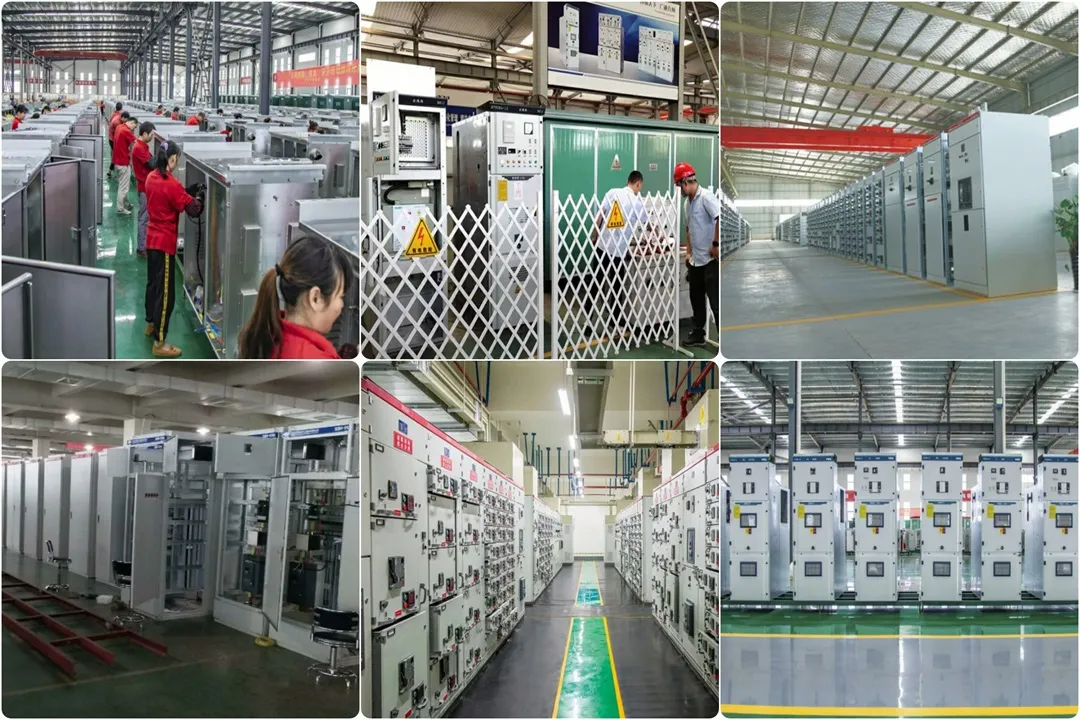

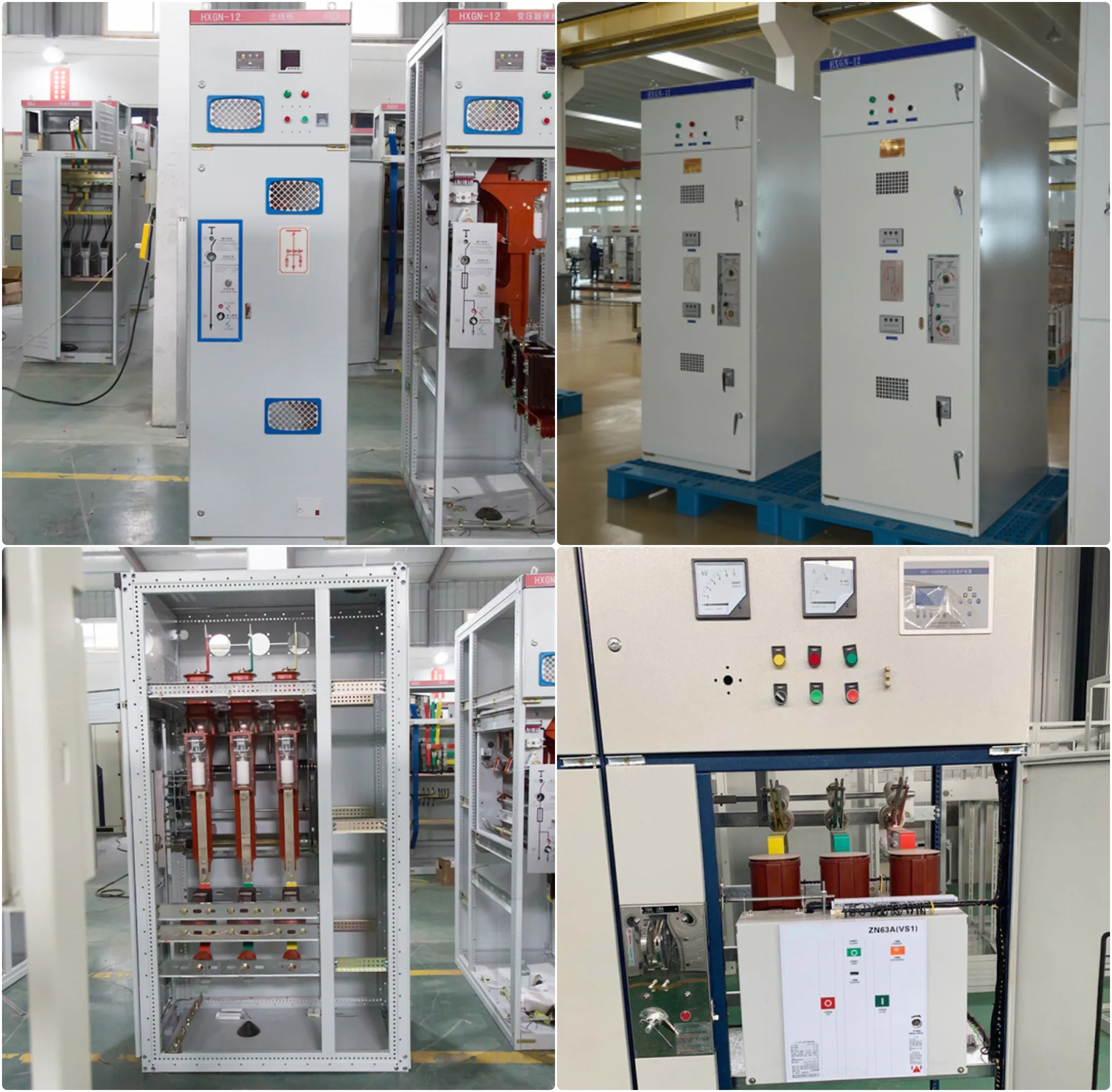

Уголок производственного цеха
Упаковка продукции
Пример применения продукта
