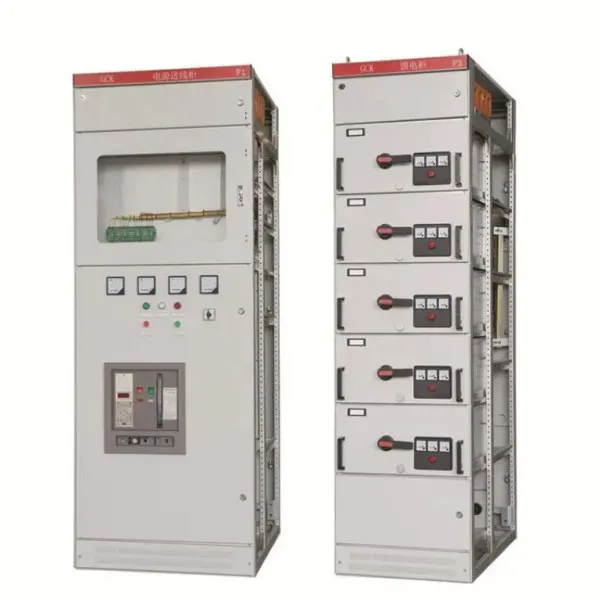

Распределительный шкаф низковольтной системы управления GCK 380V 660V 630A 3150A
Низковольтный выдвижной распределительный шкаф GCK состоит из распределительного щита (PC) и центра управления двигателем (MCC). Он подходит для потребителей электроэнергии, таких как электростанции, подстанции, промышленные и горнодобывающие предприятия, для работы с переменным током 50 Гц, максимальным рабочим напряжением до 660 В и максимальным рабочим током до 3150 А в распределительной системе.
Описание
маркер
Описание продукта
Низковольтный выдвижной распределительный шкаф GCK состоит из распределительного щита (PC) и центра управления двигателем (MCC). Он подходит для потребителей электроэнергии, таких как электростанции, подстанции, промышленные и горнодобывающие предприятия, для работы с переменным током 50 Гц, максимальным рабочим напряжением до 660 В и максимальным рабочим током до 3150 А в распределительной системе. Используется для распределения электроэнергии, управления двигателями, освещения и другого оборудования распределения электроэнергии.
Описание модели

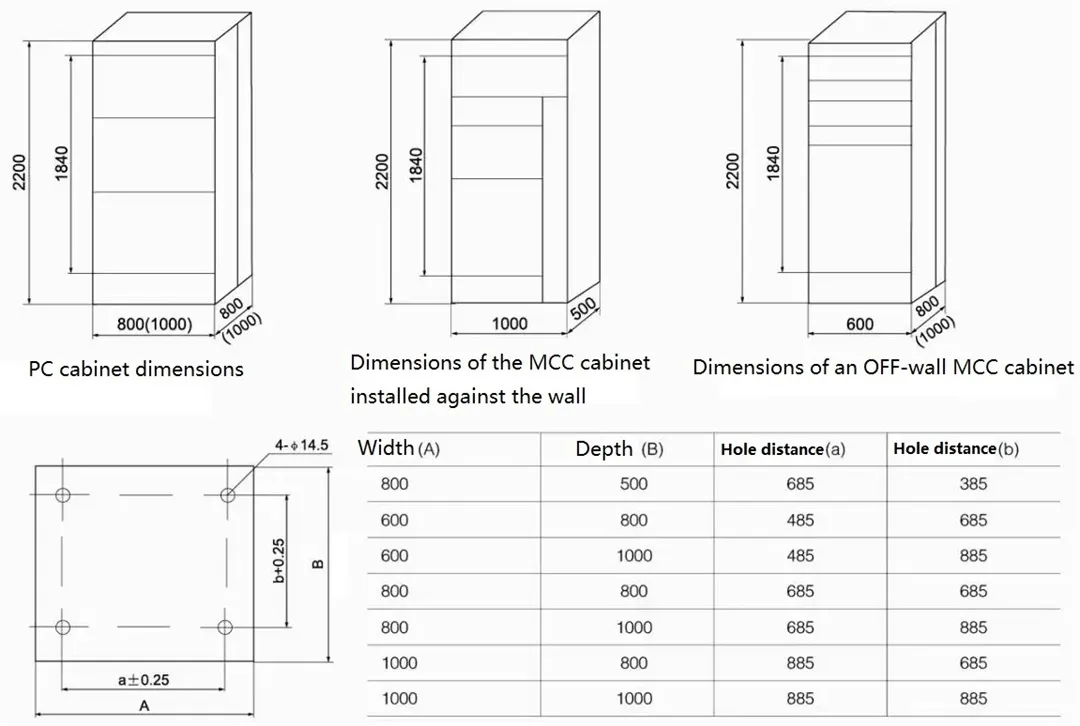

Технические параметры изделия и внешние габариты
Особенности структуры продукта
Данная серия изделий обладает высокой отключающей способностью, хорошей динамической и термической стабильностью, усовершенствованной и рациональной конструкцией, а также практичной электрической схемой. Преимуществами являются высокая универсальность, возможность комбинировать различные схемы, размещение большего количества цепей в одном шкафу, экономия места, привлекательный внешний вид, высокий уровень защиты, безопасность и надежность, а также удобство обслуживания.
Данное изделие соответствует стандартам IEC 439 NEMA ICS 2-322, а также национальному стандарту GB 7251-2005 (низковольтные распределительные устройства) и профессиональному стандарту ZBK 36001 (низковольтные выдвижные распределительные устройства).
Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.
Подробная информация о товаре

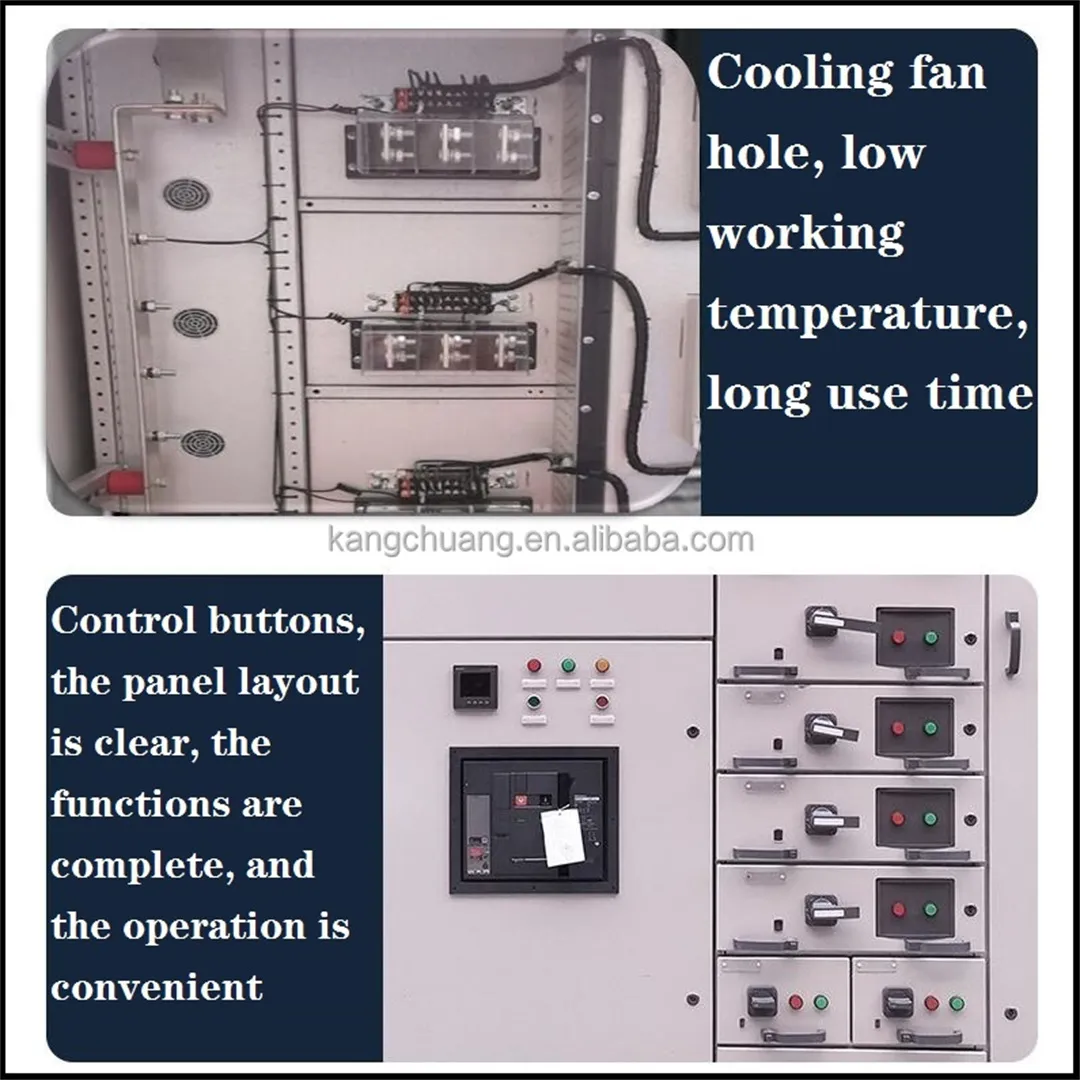

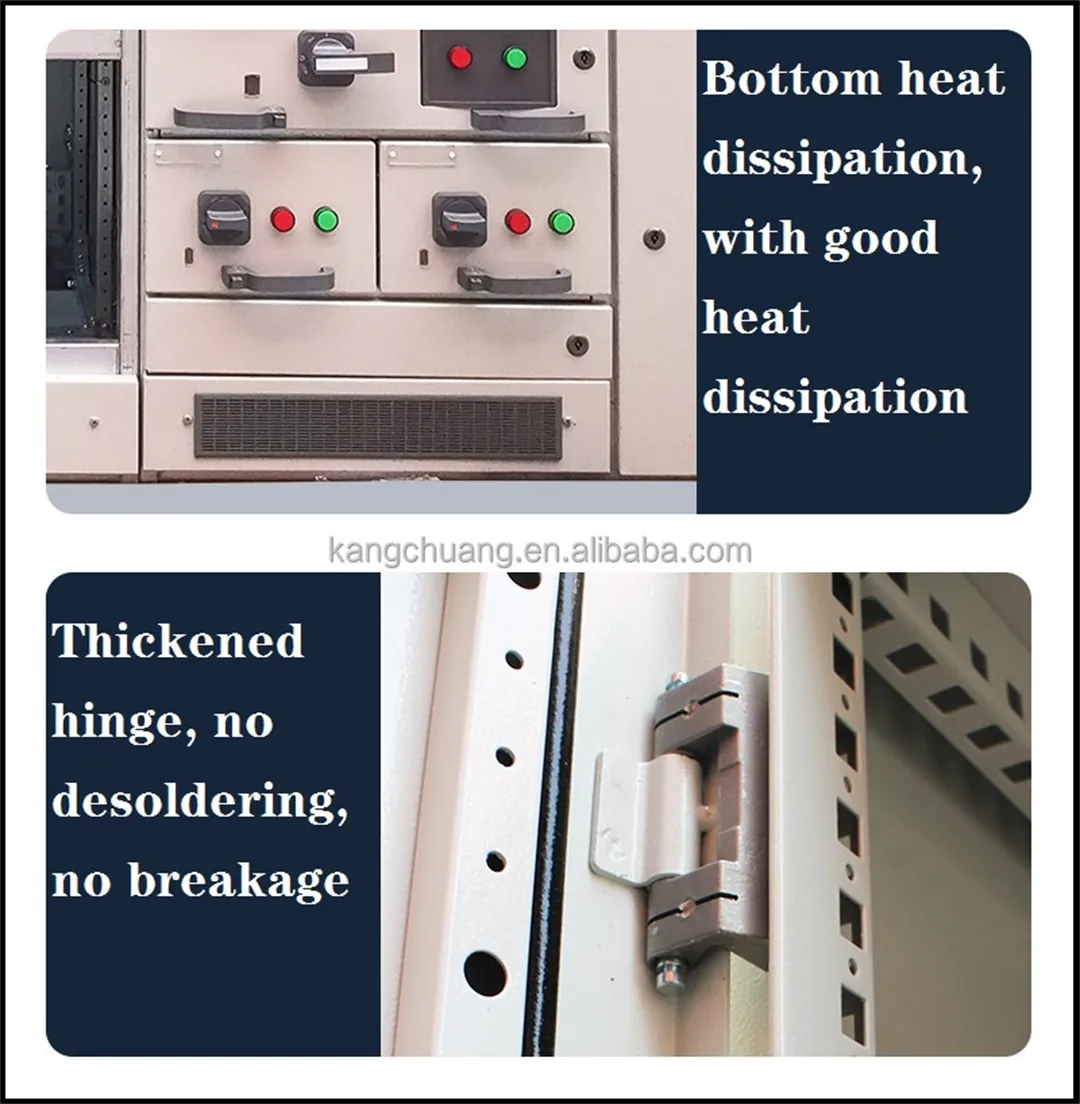

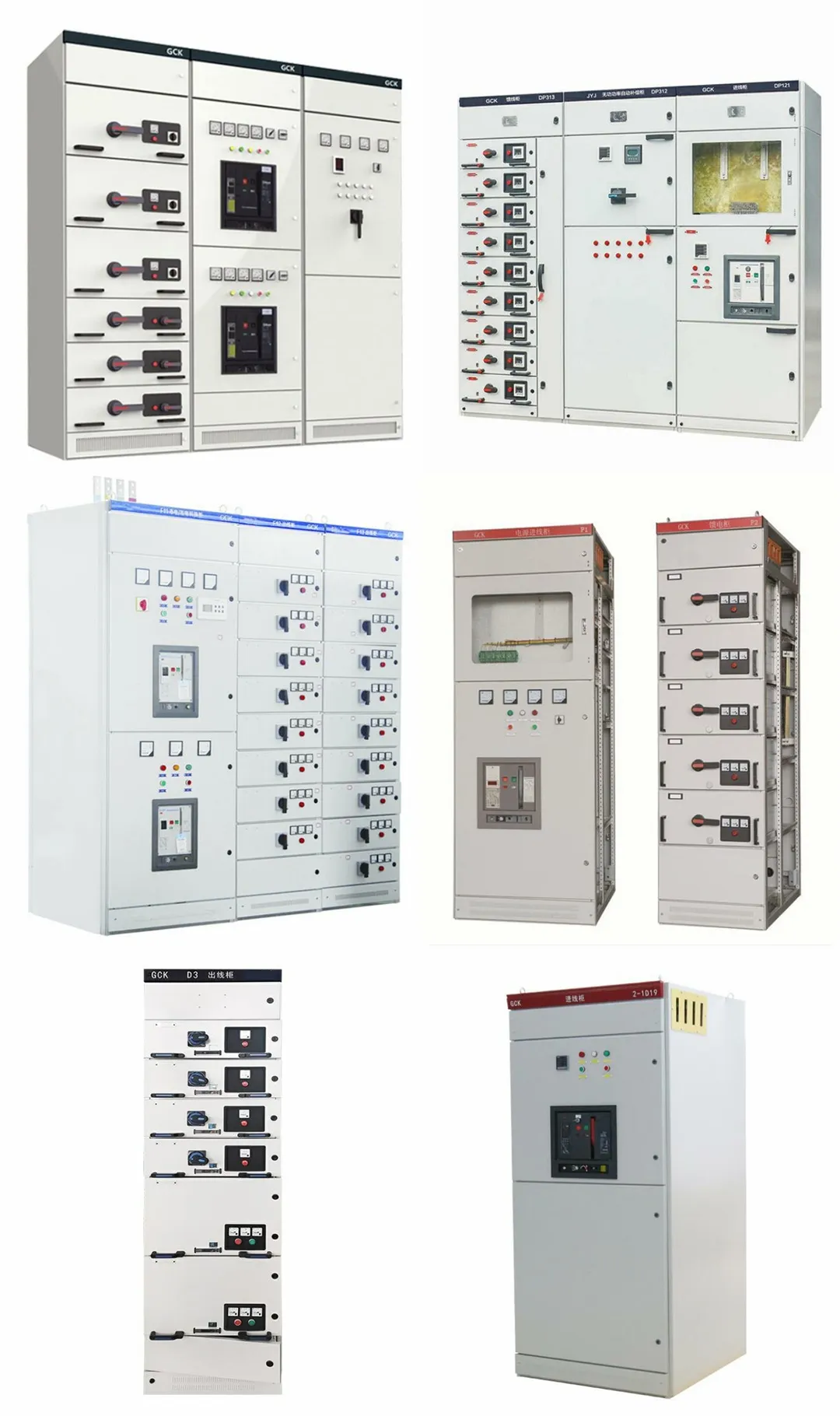

Реальные фотографии товаров

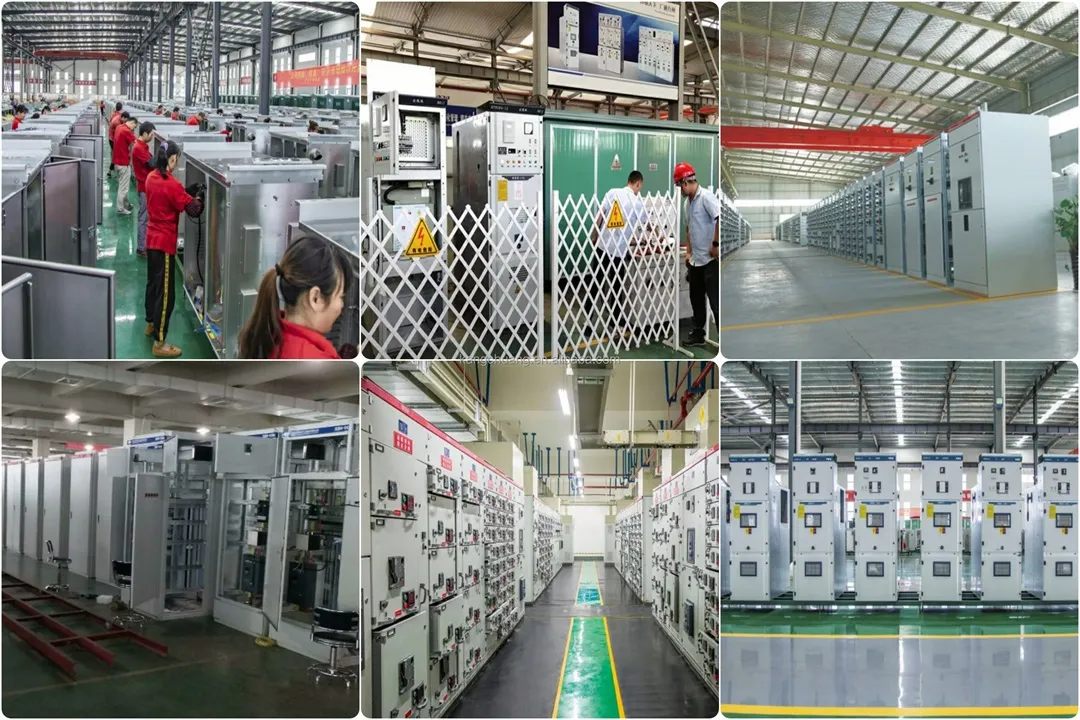

Уголок производственного цеха
Упаковка продукции

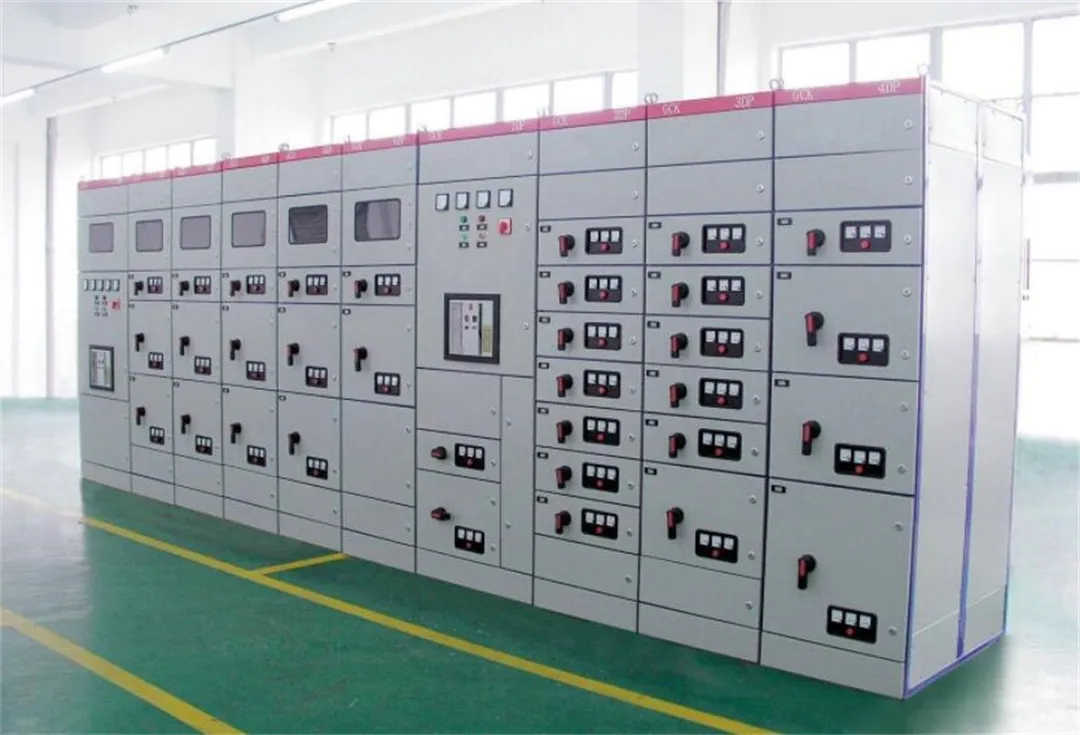

Пример применения продукта
связаться с нами
Сопутствующие популярные продукты

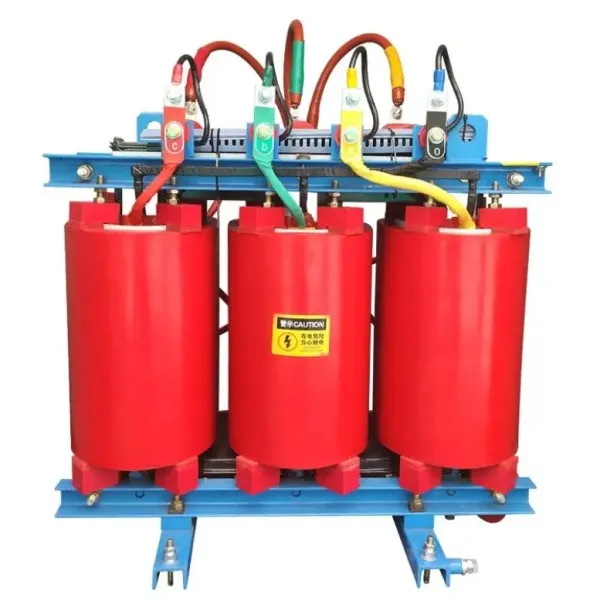

Трехфазный сухой трансформатор SCB 11 кВ 15 кВ 33 кВ 630-3150 кВА
Трансформаторы серии SCB с литой смолой и сухим корпусом используют обмотки высокого и низкого напряжения с герметизацией смолой. Изделие отличается низким энергопотреблением, отсутствием загрязнения окружающей среды, термостойкостью, устойчивостью к расколам и влаге, а также высокой механической прочностью и простотой в обслуживании.
Трансформатор сухого типа KSG 6-10 кВ 50-1600 кВА 400-1200 В общего типа для горнодобывающей промышленности
Сухие трансформаторы серии KSG для горнодобывающей промышленности подходят для центральных подстанций, подземных дворов, общих и основных воздухозаборников угольных шахт. Они используются в шахтах, где есть газ, но нет взрывоопасности, для питания различного оборудования, а также для питания железнодорожных тоннелей.
SG 100-3600KVA 380-3300V трехфазный туннельный специальный повышающий трансформатор сухого типа
Повышающий трансформатор для тоннелестроения (100 кВА-2000 кВА). Этот продукт решает проблему низкого напряжения в сети (300 В или ниже), слишком низкого напряжения из-за большой протяженности линий, что приводит к невозможности нормального запуска оборудования из-за его чрезмерной нагрузки.
Распределительное устройство коробчатого типа с фиксированной кольцевой сетью HXGN 12 кВ 630 А. Эл
HXGN-12 — это стационарный металлический распределительный шкаф коробчатого типа (далее — кольцевой сетевой шкаф), рассчитанный на 12 кВ и 50 Гц переменного тока. Он представляет собой комплектное высоковольтное оборудование, предназначенное в основном для трехфазных кольцевых сетей переменного тока, распределительных сетей и промышленного электрооборудования.

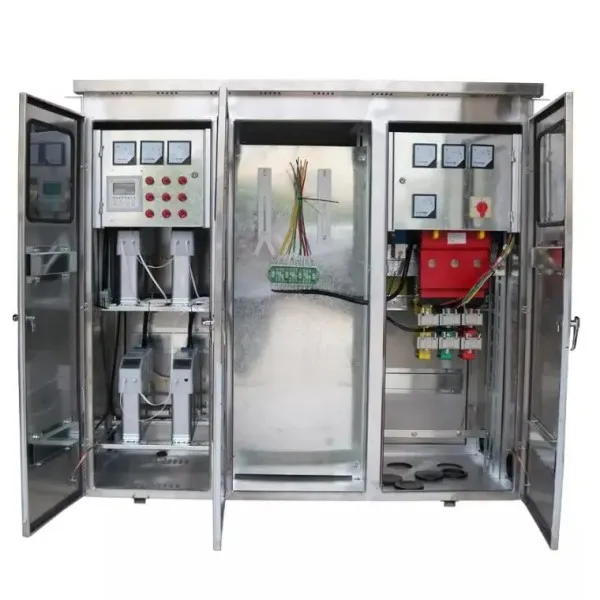

JP 400V 630A 30-400KVA Наружный низковольтный интегрированный распределительный щит (компенсацияуправлениеклеммыосвещение)
