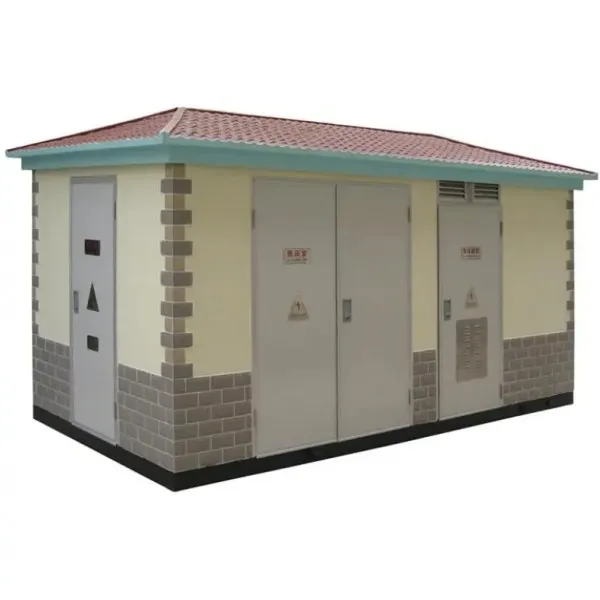

Специальная блочная подстанция YBF-350,4 кВ 630-2500 кВА для фотоэлектрических ветроэлектростанций
Подстанция блочного типа серии YBF-35 для ветроэлектростанций с фотоэлектрическими установками — это специальное оборудование для подключения к сети после повышения напряжения ветрогенератора с 0,6–0,69 кВ до 35 кВ. Это новый продукт, разработанный нашей компанией в ответ на требования морских ветропарков и фотоэлектрических установок, требующих большой мощности и высокой степени защиты.
Описание
маркер
Описание продукта
Подстанция блочного типа серии YBF-35 для ветроэлектростанций с фотоэлектрическими установками — это специальное оборудование для подключения к сети после повышения напряжения ветрогенератора с 0,6–0,69 кВ до 35 кВ. Это новый продукт, разработанный нашей компанией в ответ на требования морских ветропарков и фотоэлектрических установок, требующих большой мощности и высокой степени защиты.

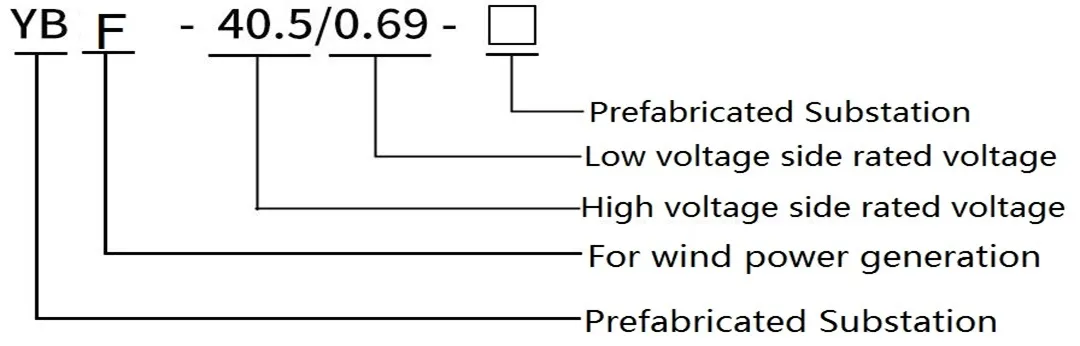

Описание модели

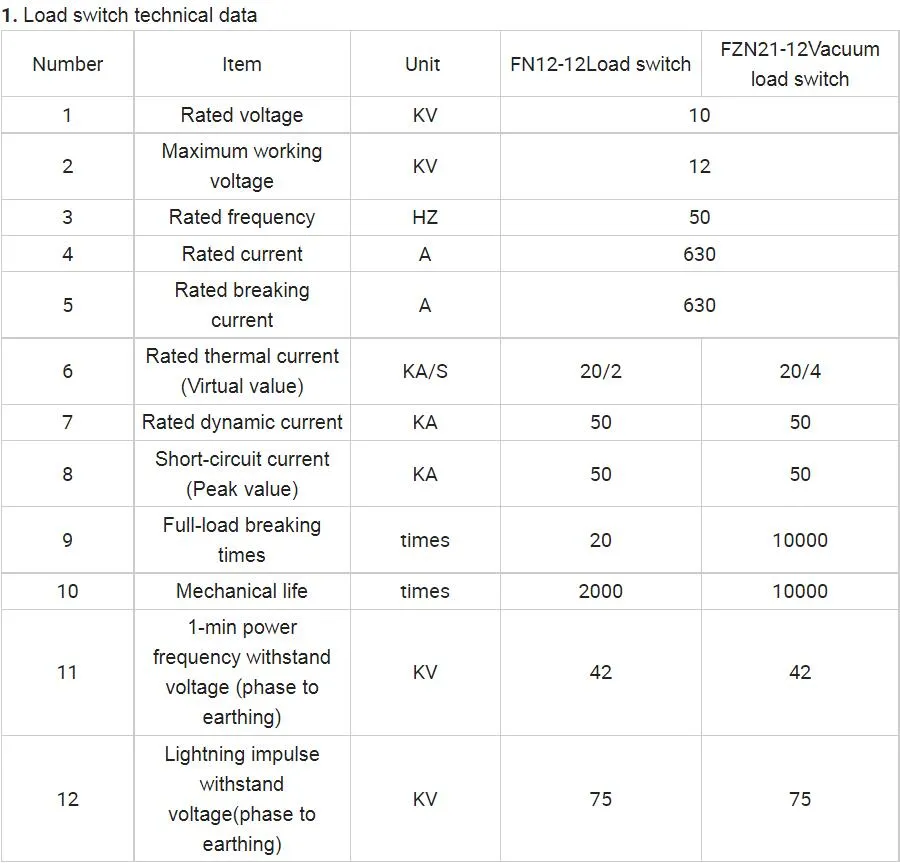

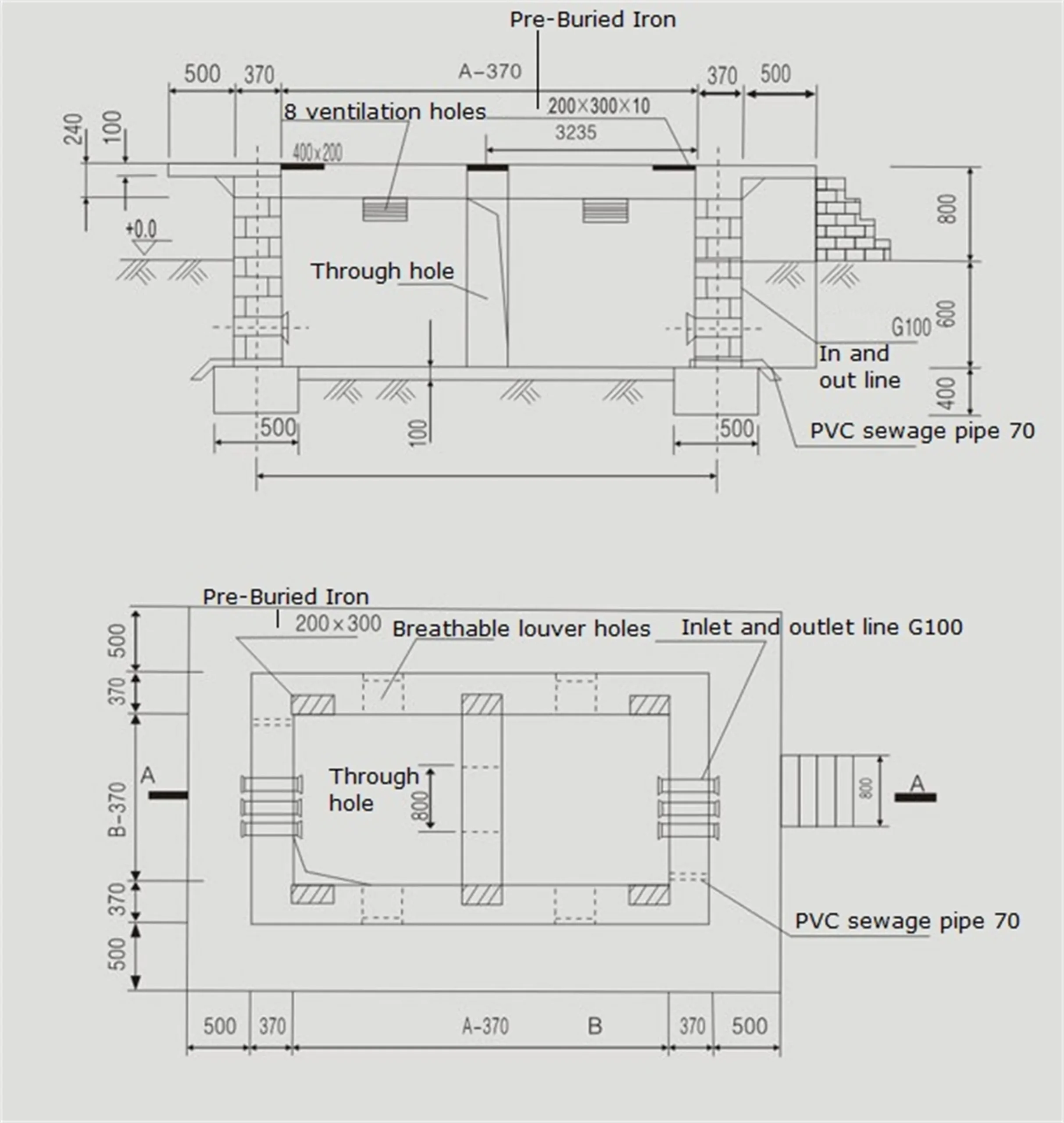

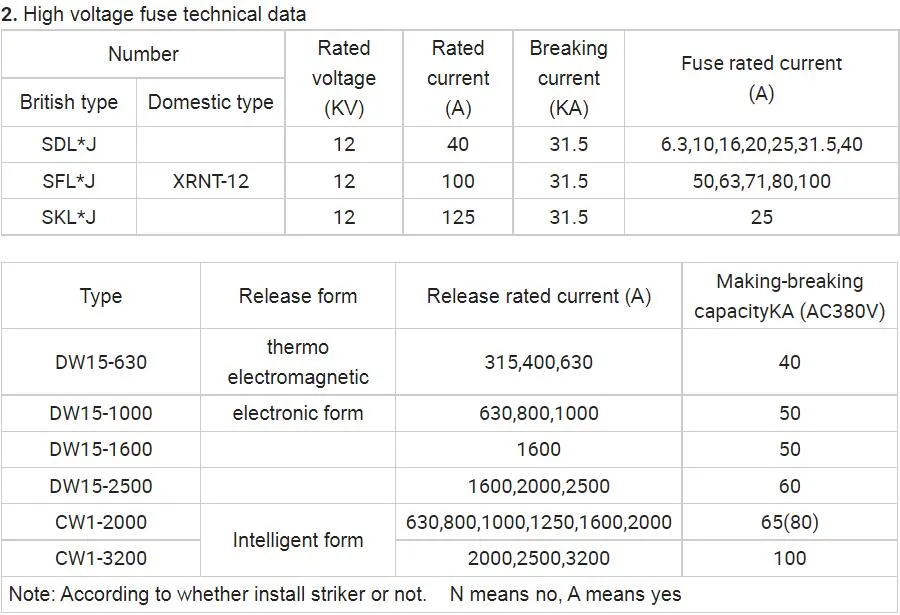

Технические параметры и внешние размеры изделия
Особенности структуры продукта
1. Корпус коробки спроектирован в соответствии с фактической ситуацией со ссылкой на зарубежные передовые технологии и обладает характеристиками прочности, теплоизоляции и вентиляции, стабильной работы, защиты от коррозии, защиты от пыли, водонепроницаемости, защиты от мелких животных, красивого внешнего вида и т. д. Существует множество вариантов материалов корпуса, таких как стальная пластина, композитная пластина, пластина из нержавеющей стали, цементная пластина и т. д.
2. В помещении высокого напряжения имеются высоковольтные распределительные устройства, такие как xgn15, hxgn17 или kyn28a, а также другое оборудование для высоковольтной входящей линии, высоковольтного учета и высоковольтной отходящей линии. Высоковольтная сторона может быть оборудована питанием от кольцевой сети, терминальным питанием, двойным питанием и другими режимами питания, а также могут быть установлены элементы измерения высокого напряжения для удовлетворения требований учета высокого напряжения. Главный выключатель, как правило, представляет собой выключатель нагрузки или вакуумный выключатель с компактной и разумной структурой и идеальной функцией защиты от ложных срабатываний.
3. В помещении низкого напряжения имеются распределительные устройства низкого напряжения, такие как GGD, GCS или MNS, а также другое оборудование для низковольтной входящей линии, компенсации реактивной мощности и отходящей линии низкого напряжения. Сторона низкого напряжения принимает панельную или шкафную конструкцию для формирования схемы электроснабжения, необходимой пользователю, которая может удовлетворить распределение мощности, распределение освещения, компенсацию реактивной мощности, учет электроэнергии и другие функции. Главный выключатель обычно принимает универсальный автоматический выключатель или интеллектуальный автоматический выключатель, который гибок в установке и прост в эксплуатации.
4. Трансформатор в помещении трансформатора может использовать полностью герметичный масляный трансформатор или сухой трансформатор. Масляный трансформатор может быть S9, S11, S13 или SH15, а сухой трансформатор - scb10, scb11, SGB10 или scbh15. В соответствии с фактическими потребностями клиентов его можно свободно конфигурировать, что имеет преимущества большей селективности и гибкости.
5. Крышка шкафа имеет двухслойную конструкцию, промежуточный слой заполнен пенопластом, обладающим хорошей теплоизоляцией. Трансформаторное помещение оборудовано системами противоконденсатного типа, автоматического контроля температуры, отопления и охлаждения. На дверном полотне и жалюзи снаружи боковой стенки установлено пылезащитное устройство.
Состояние окружающей среды
1. Температура окружающего воздуха: от -5 до +40°C, средняя температура не должна превышать +35°C в течение 24 часов.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность воздуха не должна превышать 50% при максимальной температуре +40°C. Более высокая относительная влажность допускается при более низкой температуре. Например, 90% при +20°C. Однако в связи с изменением температуры возможно случайное выпадение умеренной росы.
4. Уклон установки не должен превышать 5°C .
5. Установка в местах, не подверженных сильной вибрации и ударам, а также в местах, не подверженных эрозии электрических компонентов.
6. Любые особые требования следует уточнять у производителя.
Подробная информация о продукте

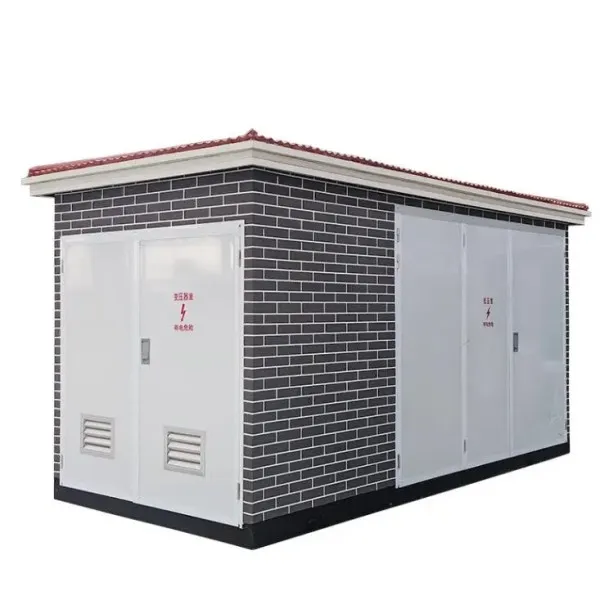

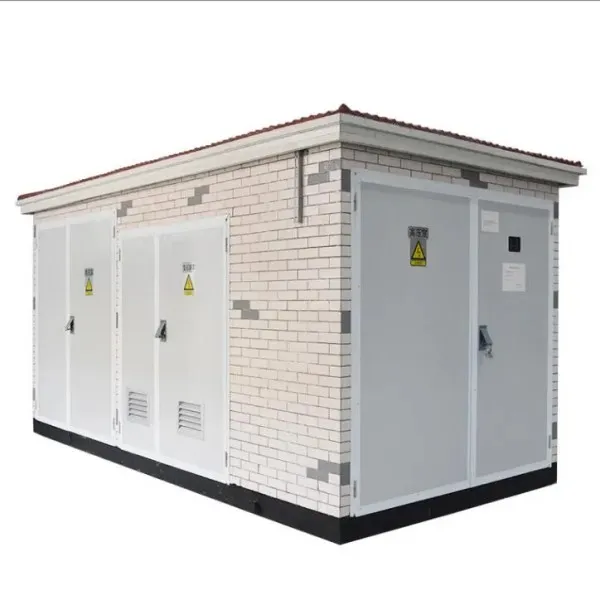

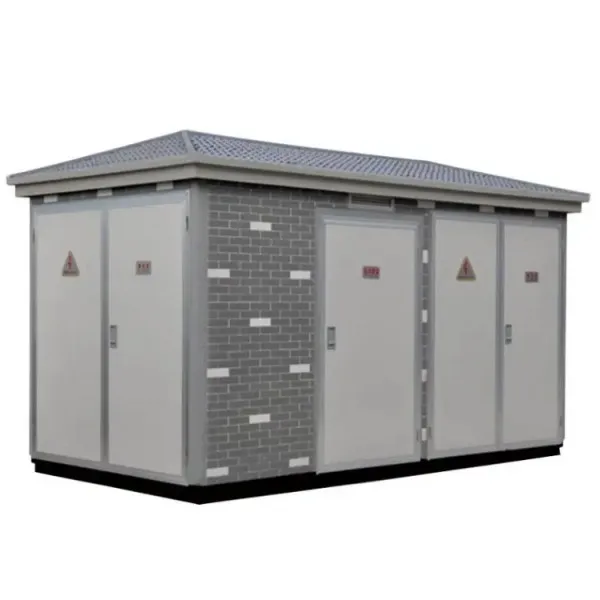

Реальный снимок продуктов
Уголок производственного цеха

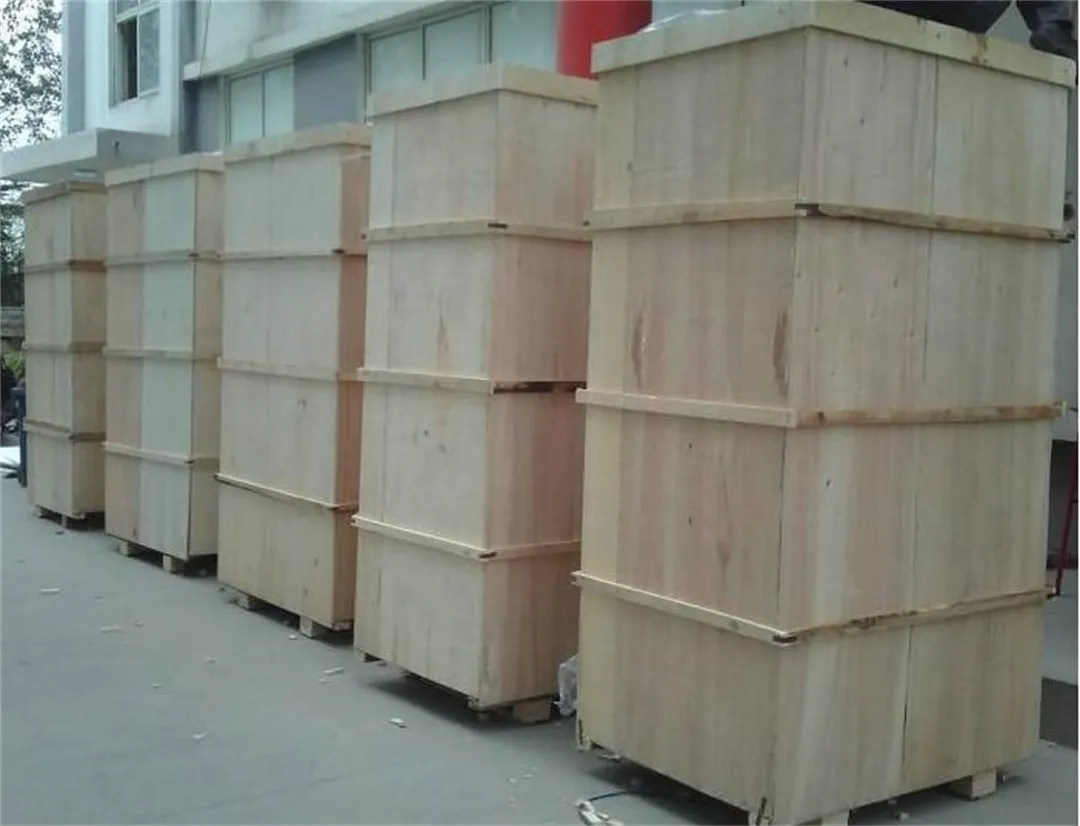

Упаковка продукта
Пример применения продукта
