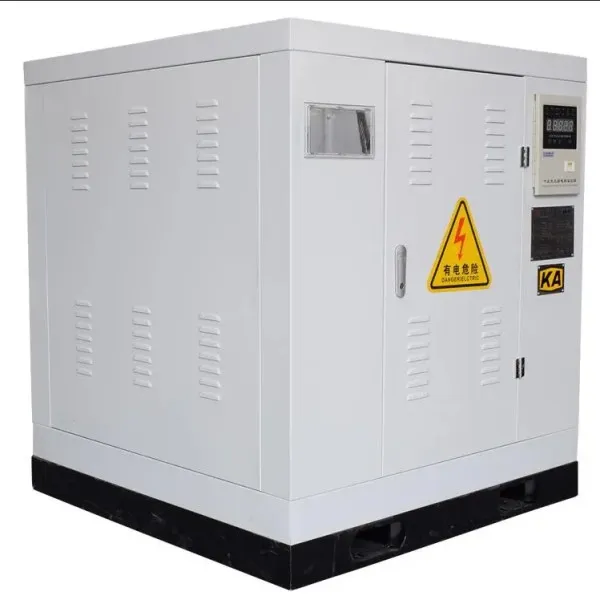

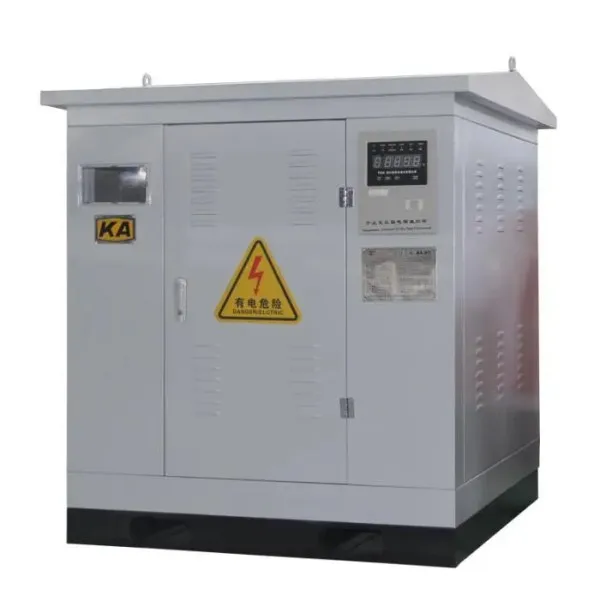

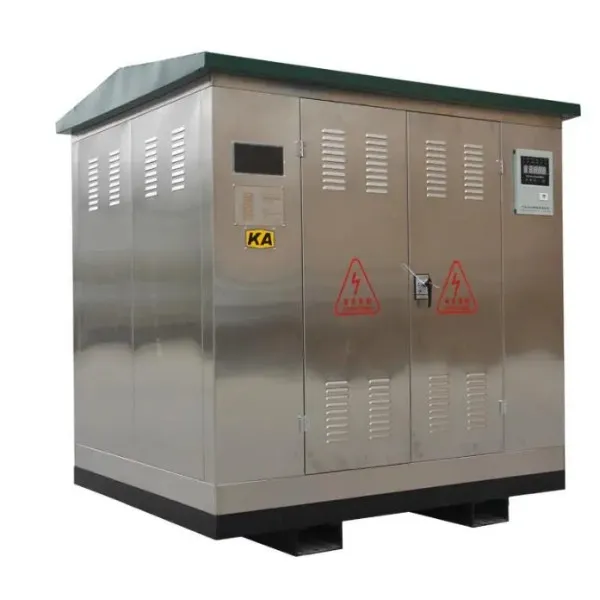

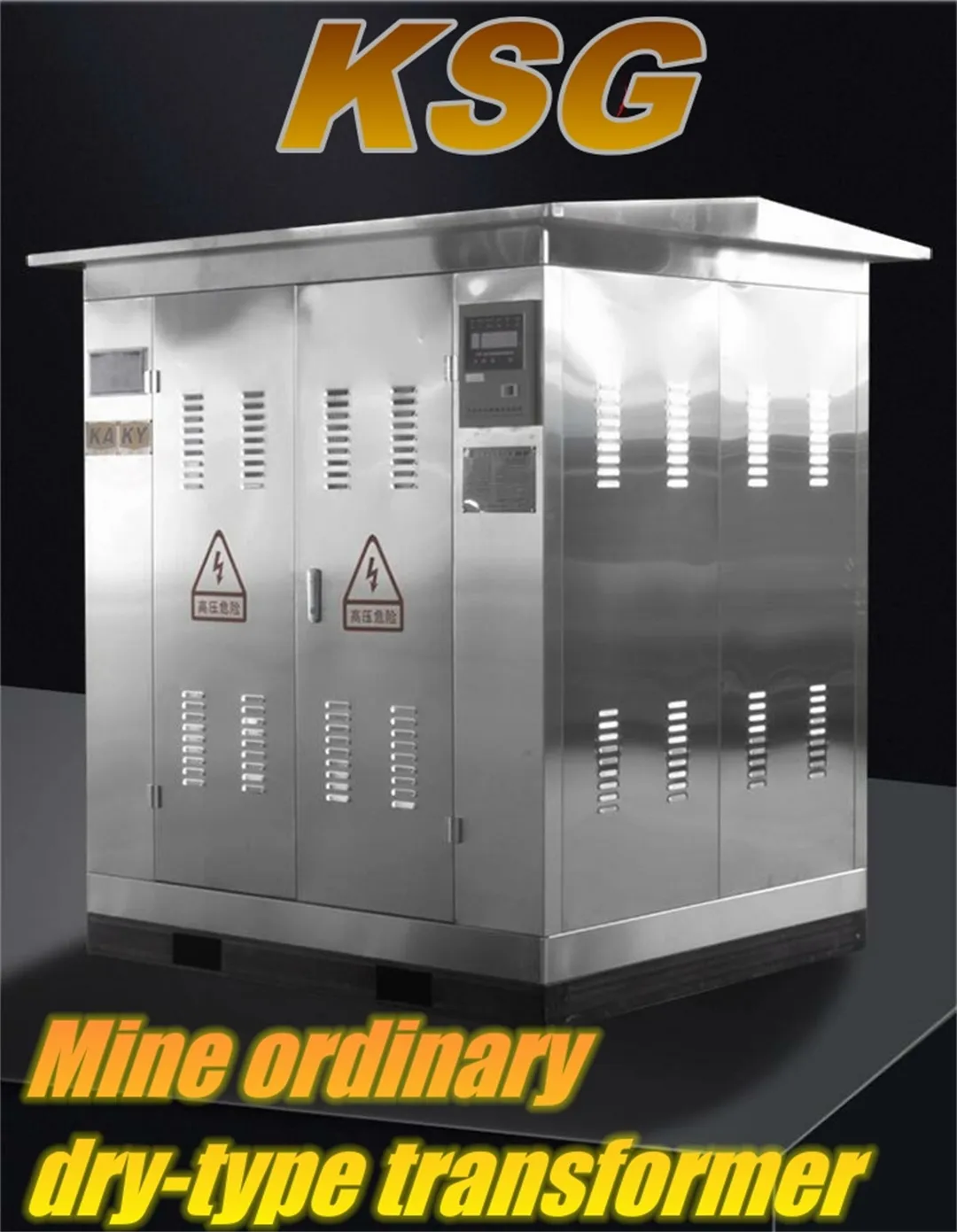

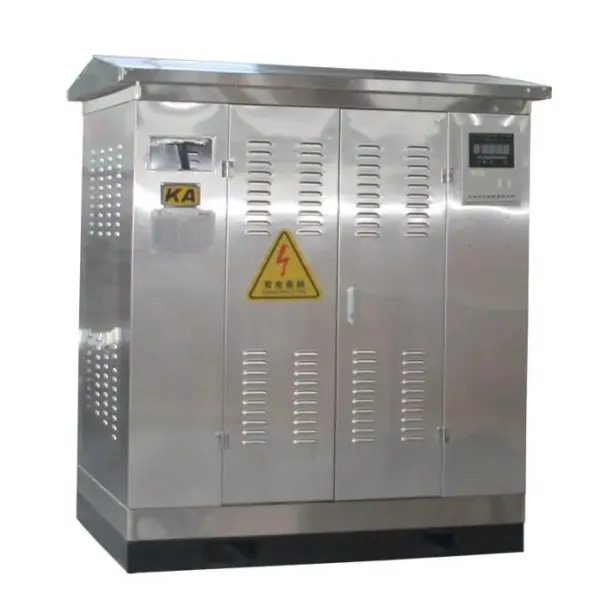

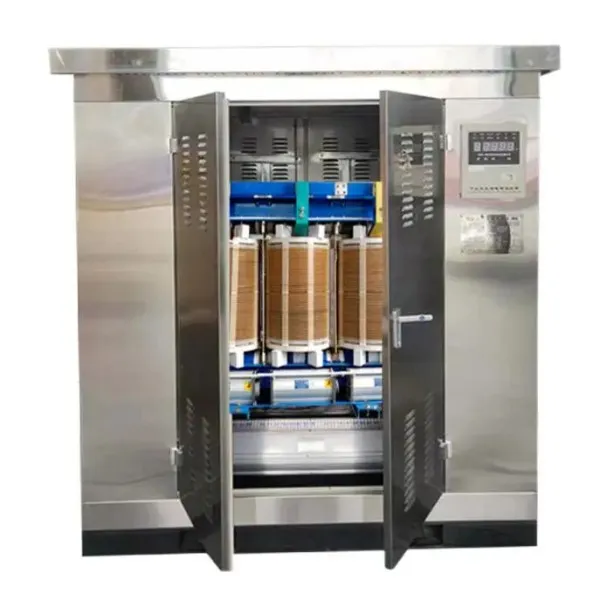

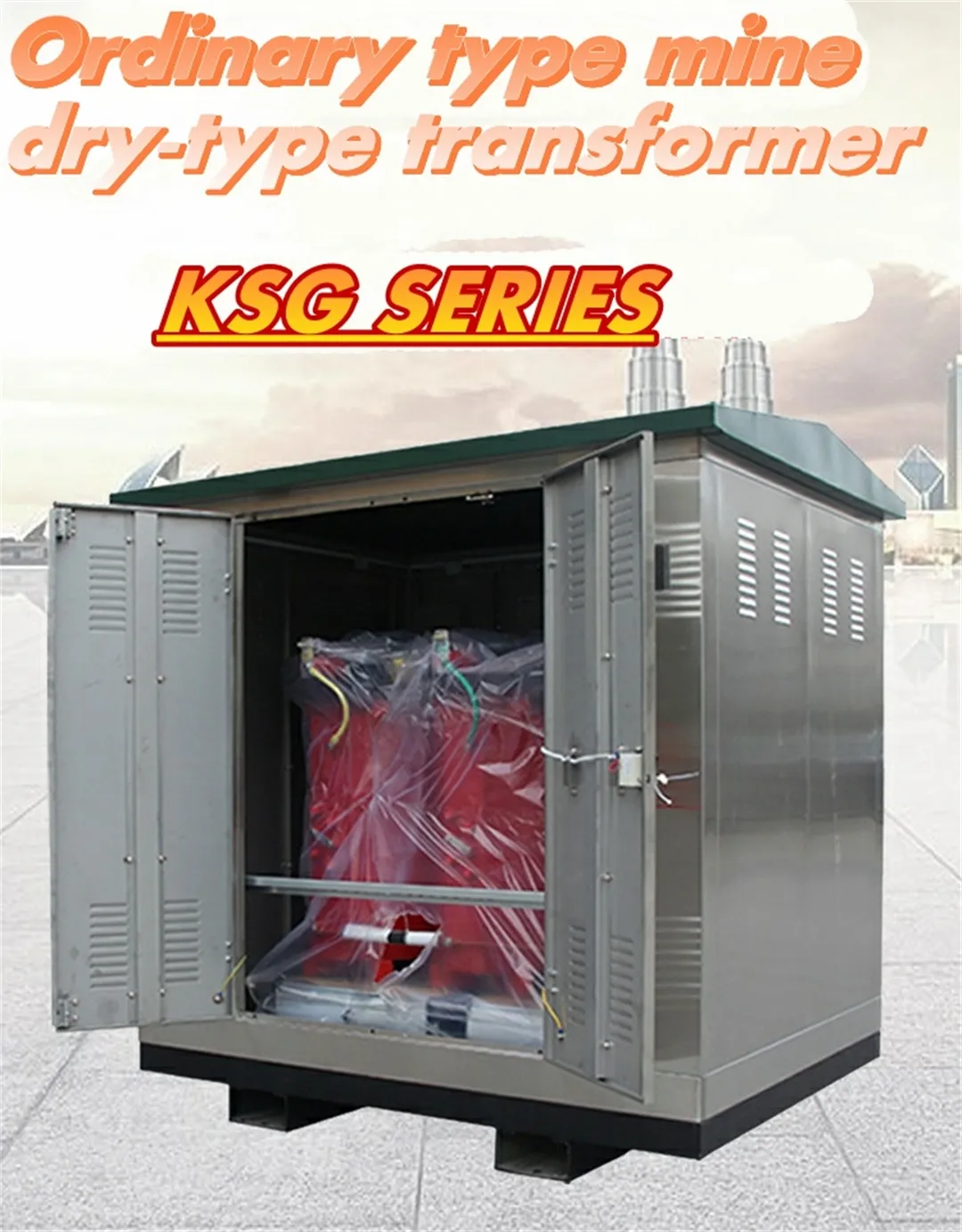

Трансформатор сухого типа KSG 6-10 кВ 50-1600 кВА 400-1200 В общего типа для горнодобывающей промышленности
Сухие трансформаторы серии KSG для горнодобывающей промышленности подходят для центральных подстанций, подземных дворов, общих и основных воздухозаборников угольных шахт. Они используются в шахтах, где есть газ, но нет взрывоопасности, для питания различного оборудования, а также для питания железнодорожных тоннелей.
Описание
маркер
Описание продукта
Сухие трансформаторы серии KSG для горнодобывающей промышленности подходят для центральных подстанций, подземных дворов, общих и основных воздухозаборников угольных шахт. Они используются в шахтах, где есть газ, но нет взрывоопасности, для питания различного оборудования, а также для питания железнодорожных тоннелей. Сухие
трансформаторы серии KSG для горнодобывающей промышленности имеют степень защиты IP20 и могут использоваться в сочетании с высоковольтными и низковольтными выключателями. Обычный сухой трансформатор для горнодобывающей промышленности состоит из отдельного сухого трансформатора, корпуса и кабеля. Он используется в качестве оборудования для подземного электроснабжения и подстанций. Сухой трансформатор для горнодобывающей промышленности, при оснащении высоковольтными и низковольтными выключателями, имеет в среднем корпусе сердечник, то есть обмотку и железный сердечник.

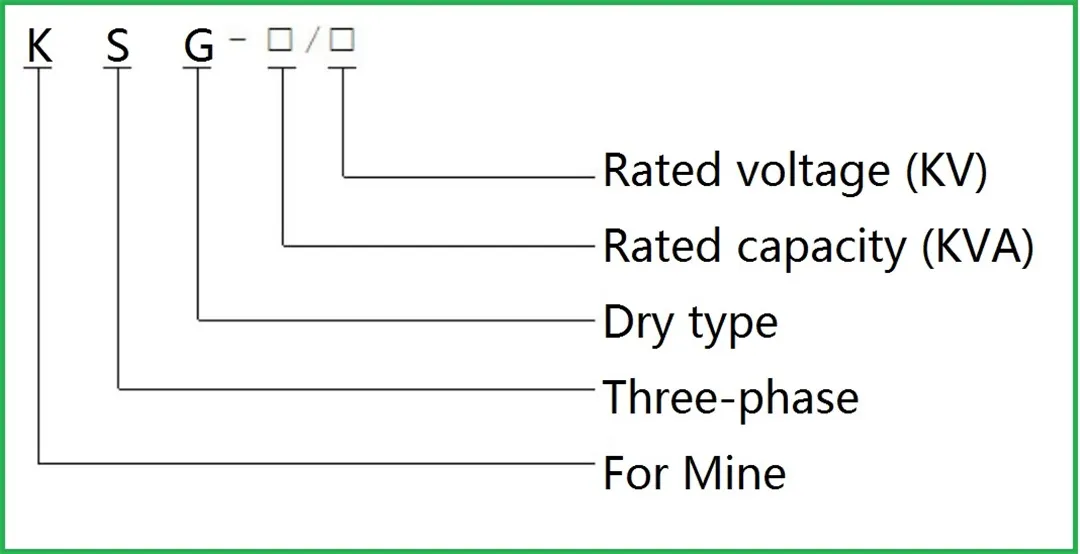

Описание модели

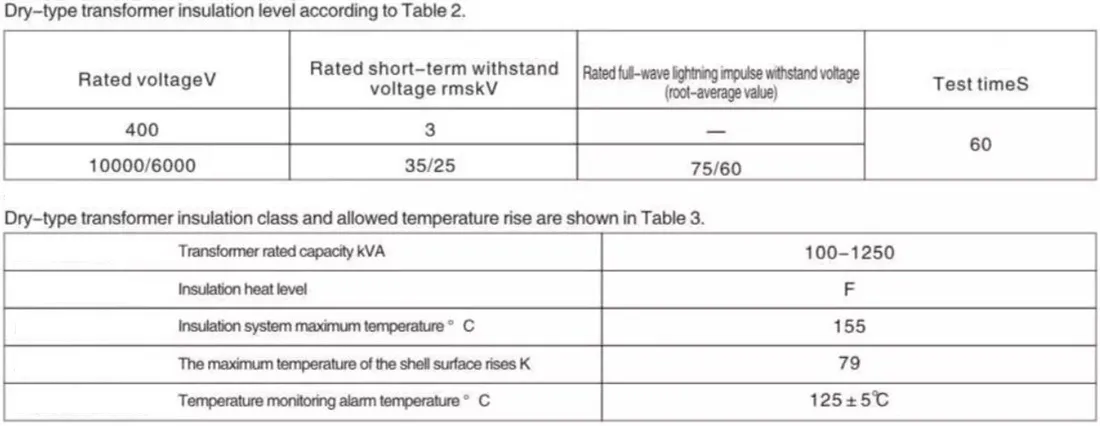

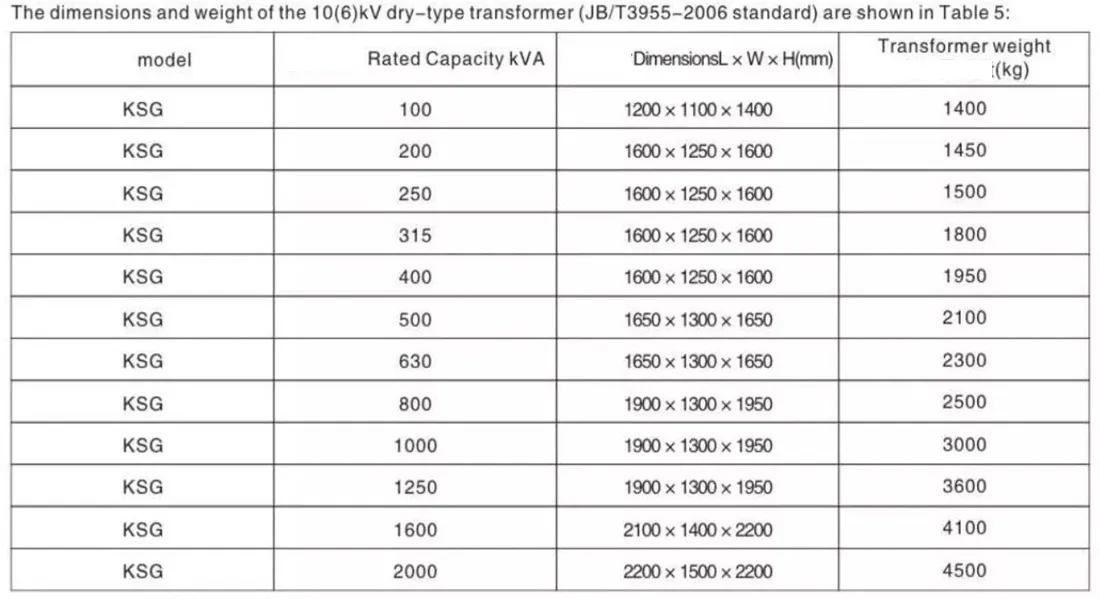

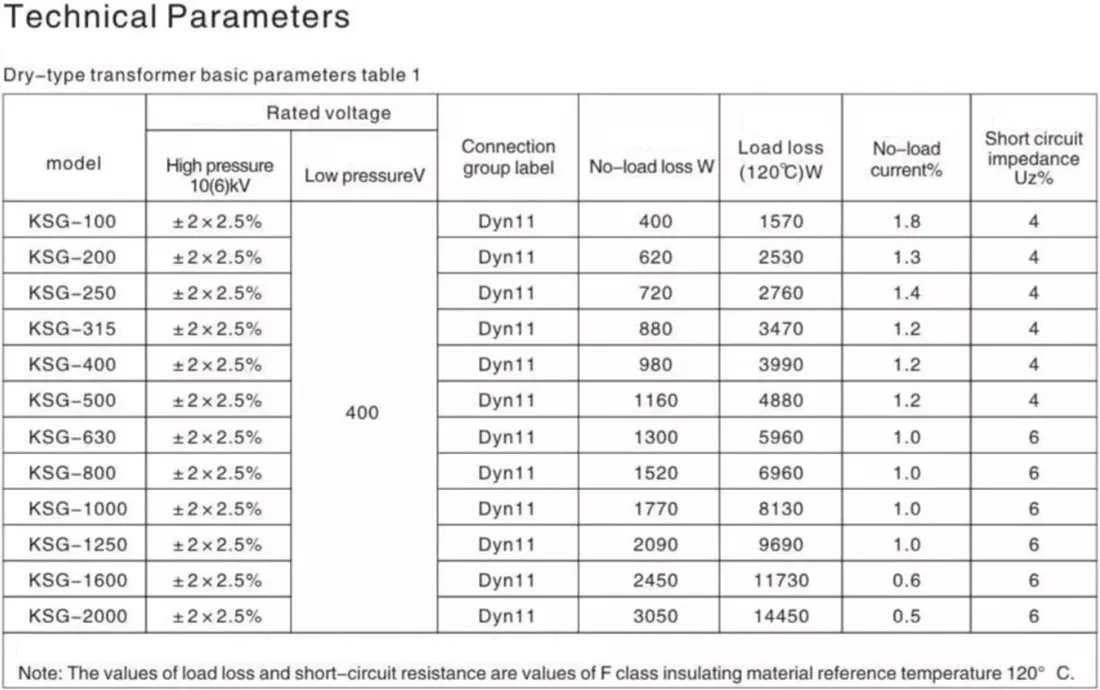

Технические параметры и габаритные размеры конструкции
Характеристики продукта и область его применения

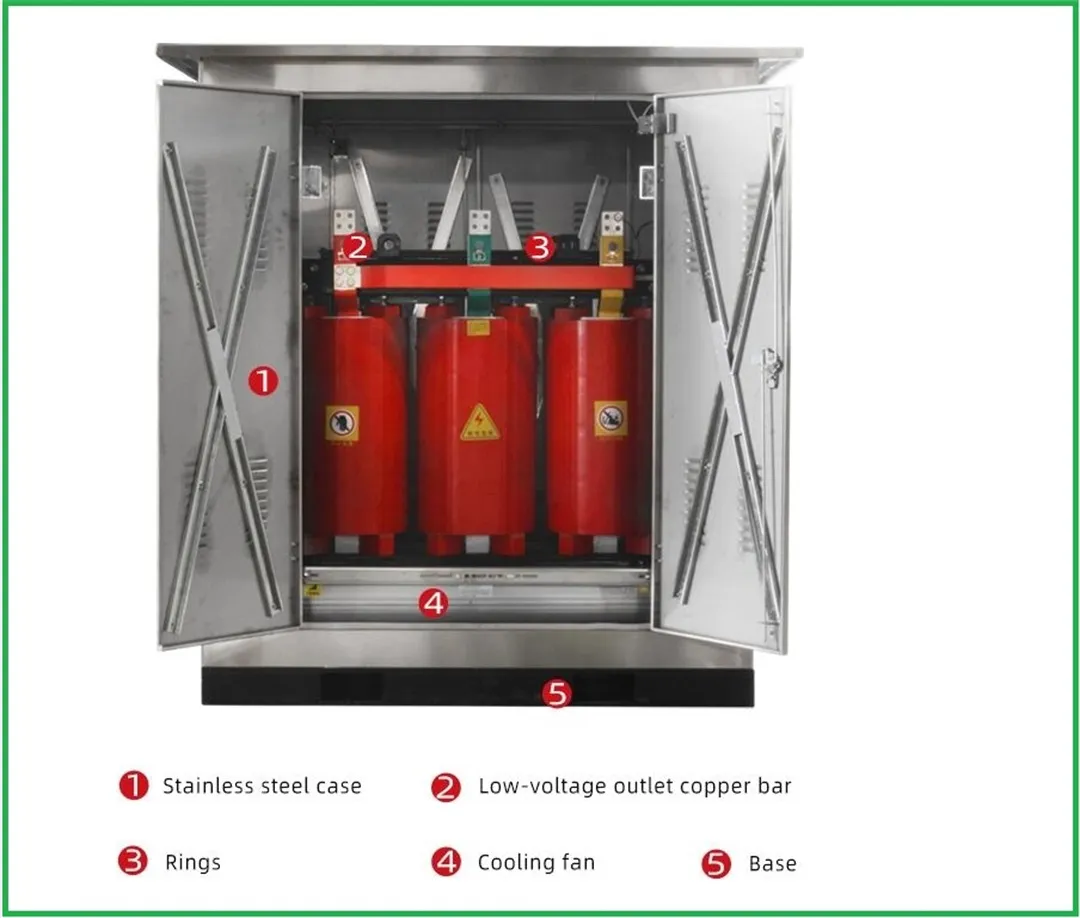

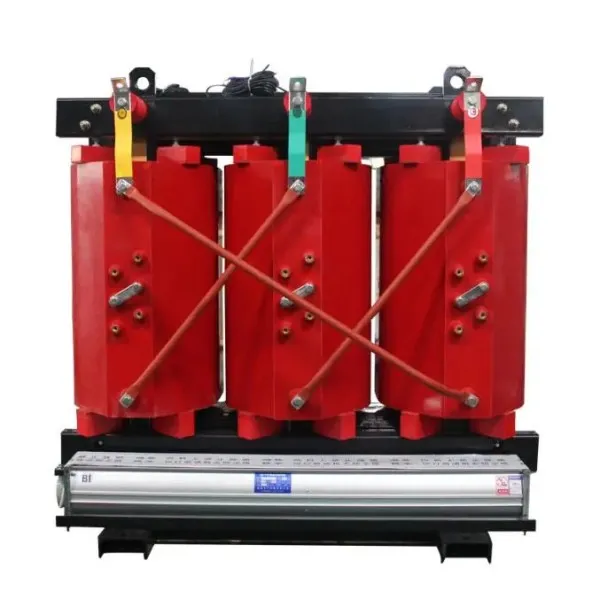

Конструкция изделия
Обычный сухой трансформатор для горнодобывающей промышленности состоит из отдельного сухого трансформатора, корпуса и кабеля. Он используется в качестве оборудования для подземного электроснабжения и подстанций, являясь сухим трансформатором для горнодобывающей промышленности. Сухой трансформатор для мобильных подстанций общего назначения для горнодобывающей промышленности не имеет высоковольтных и низковольтных выключателей; в средней части корпуса размещается сердечник трансформатора, то есть обмотка и железный сердечник.

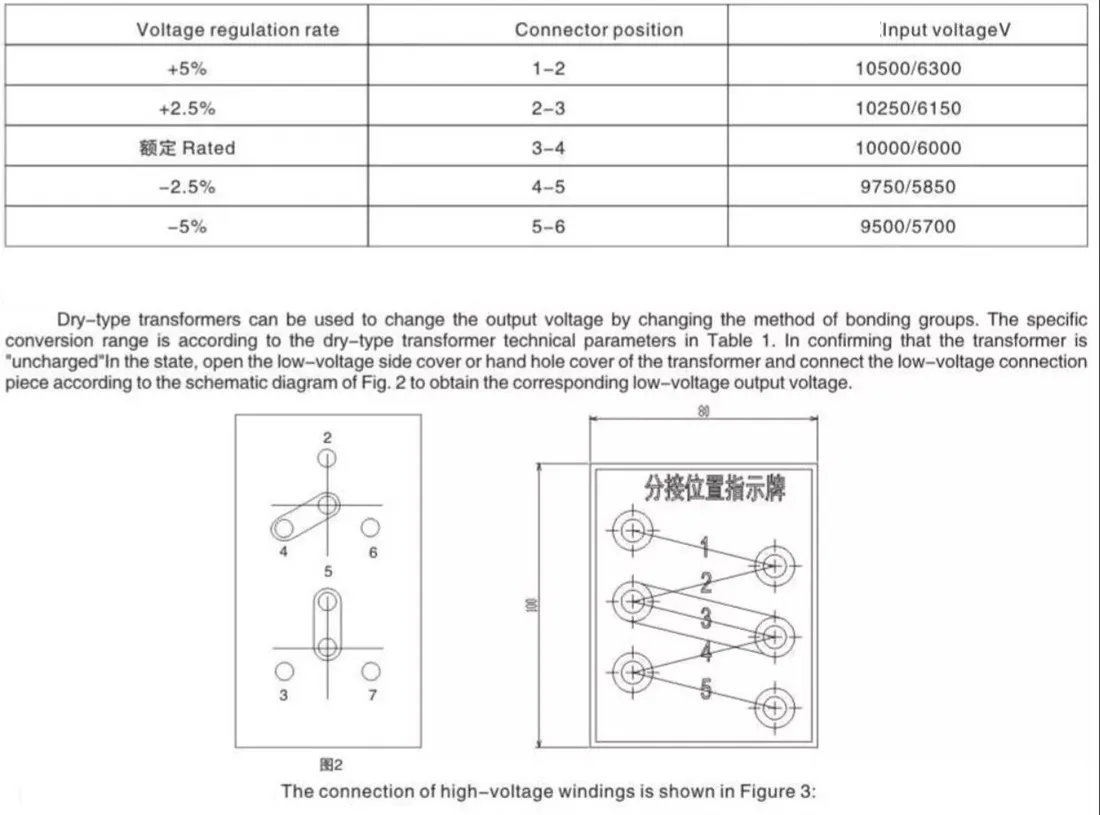

Входное напряжение сухого трансформатора может составлять от +5% до -5% от номинального напряжения сети. Если необходимо изменить напряжение на высоковольтном отводе, откройте крышку высоковольтной распределительной коробки, убедившись, что трансформатор не находится под напряжением, и измените положение соединительного элемента на высоковольтной распределительной панели в соответствии с таблицей 4. При отгрузке с завода соединительные элементы всегда находятся в положениях 4-5, то есть номинальное входное напряжение составляет 10000 В.

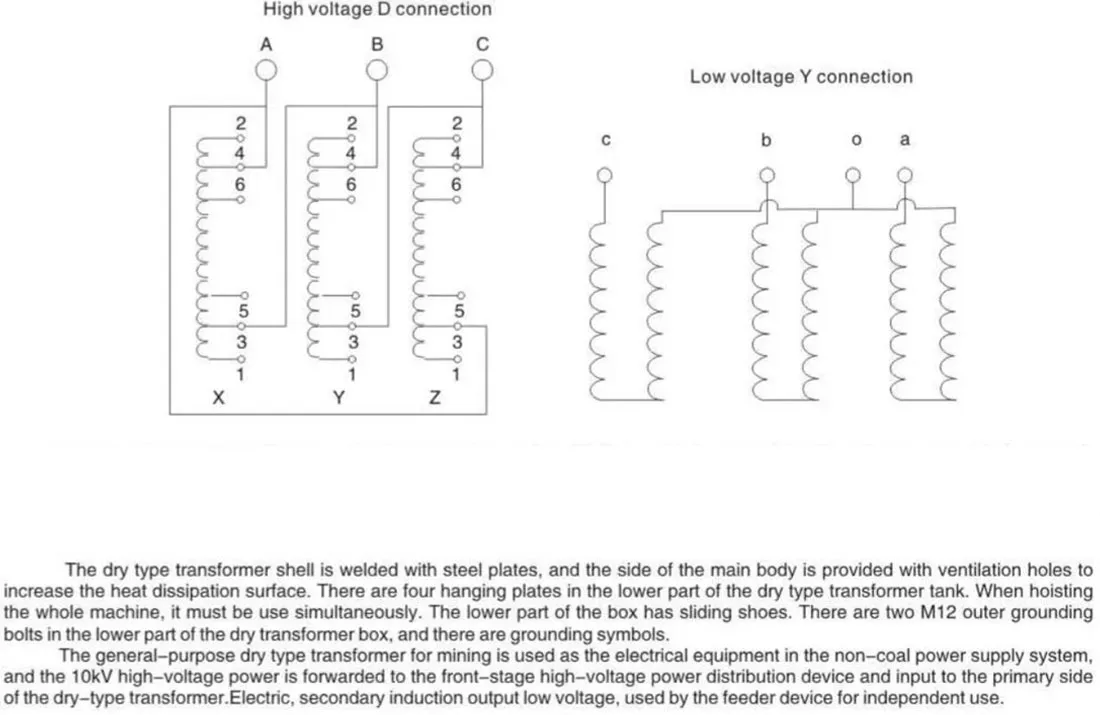

Корпус сухого трансформатора сварен из стальных пластин, а на боковой стороне основного корпуса добавлены вентиляционные отверстия для увеличения площади теплоотвода. В нижней части корпуса сухого трансформатора расположены четыре подвесные пластины, которые необходимо использовать одновременно при подъеме всей машины. Нижняя часть корпуса снабжена скользящей опорой. В нижней части корпуса сухого трансформатора предусмотрены два наружных заземляющих болта M12 с маркировкой заземления. Сухой
трансформатор общего типа, используемый в шахтах, применяется в качестве электрооборудования в системе электроснабжения неугольных шахт. Для оборудования используется отдельный фидер.
Преимущества и характеристики продукта
1. Шахтные сухие трансформаторы KSG обладают преимуществами безопасности, надежности, энергосбережения, огнестойкости и взрывозащиты, отсутствия вредных газов, загрязнения окружающей среды и простоты обслуживания.
2. Высокие эксплуатационные характеристики продукта, сохраняющие отличные электрические и механические свойства на протяжении всего срока службы. Он наиболее подходит для условий с высокими требованиями к пожарной безопасности, большими колебаниями нагрузки и высокой термостойкостью.

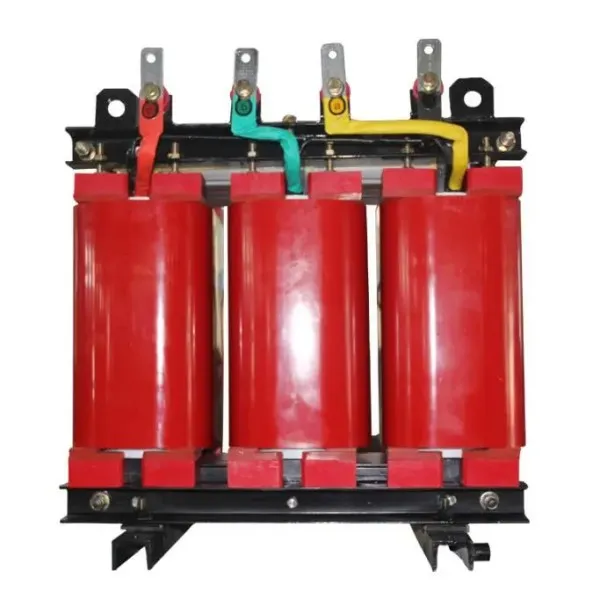

3. Железный сердечник трансформатора KSG для шахты изготовлен из высококачественной холоднокатаной листовой стали с высокой магнитной проницаемостью, что обеспечивает малое количество соединений, низкие потери и низкий уровень шума. В обмотке используется самая передовая технология намотки, а между слоями и витками применяются жаростойкие изоляционные материалы. Изоляция относится к классам F и H, что позволяет длительное время эксплуатировать трансформатор при температуре окружающей среды до 180°C.
4. Катушка подвергается вакуумной обработке импортной краской, которая полностью проникает в глубокий слой катушки. Сушка и отверждение при температуре 160–170 °C обеспечивают высокую механическую прочность. Корпус подвергается вакуумной сушке методом переменного давления, а поверхность корпуса покрывается слоем влагостойкой краски, обладающей хорошими изоляционными свойствами.
Нормальные условия эксплуатации:
◆ Сухие трансформаторы должны нормально работать при следующих условиях:
◆ Высота над уровнем моря: не более 1000 м;
◆ Температура окружающей среды: от -20℃ до +40℃;
◆ Относительная влажность воздуха не превышает 95% (при +25°C);
◆ В газовой или парообразной среде, не повреждающей изоляцию;
◆ Для использования во взрывоопасных средах без метановой пыли.
Установка и использование изделия
Монтаж и ввод в эксплуатацию
Перед монтажом проведите комплексную проверку изделия и необходимые электрические испытания.
Монтаж сухого трансформатора для шахт
1. Место установки
◆ Трансформатор следует устанавливать вблизи центра нагрузки.
◆ Уровень защиты трансформаторной комнаты должен соответствовать требованиям уровня защиты IP20. Необходимо предотвратить воздействие коррозионных газов и пыли на трансформатор.
2. Основание для установки
◆ Фундамент трансформатора должен выдерживать его полную массу.
◆ Фундамент трансформатора должен соответствовать требованиям национальных строительных норм.
3. Защита от поражения электрическим током и безопасное расстояние
◆ Конструкция установки трансформатора должна соответствовать требованиям личной безопасности, и необходимо обеспечить невозможность прикосновения людей к трансформатору во время работы. Минимальное безопасное расстояние между находящимися под напряжением телами и между находящимися под напряжением телами и землей должно соответствовать требованиям национальных правил электроснабжения. Кроме того, необходимо обеспечить минимальное безопасное расстояние между кабелями и высоковольтными линиями, линиями терморегулирования, линиями вентиляторов и высоковольтными катушками.
◆ Для облегчения установки, технического обслуживания и осмотра во время дежурства необходимо оставить проход между трансформатором и стеной.
◆ Расстояние между соседними трансформаторами должно превышать 1 м (предельное внешнее расстояние).
◆ Место установки трансформатора должно быть удобным для дежурного персонала, чтобы он мог наблюдать за работой прибора и измерять показания в безопасном месте.
4. Вентиляция
◆ В трансформаторной комнате должны быть достаточные вентиляционные системы для обеспечения своевременного отвода тепла, выделяемого трансформатором.
◆ Требование к охлаждающему воздуху: расход воздуха составляет около 3 м³/мин на киловатт-потери, а объем вентиляции определяется в соответствии с общим значением потерь трансформатора.
◆ Трансформатор должен быть установлен на расстоянии 600 мм от стены для обеспечения циркуляции воздуха вокруг трансформатора и соблюдения требований безопасности персонала.
◆ Ограждения или заслонки на входе и выходе воздуха не должны уменьшать эффективное поперечное сечение конвекции.
Должны быть приняты меры для предотвращения попадания посторонних предметов.
5. В обычных условиях трансформатор не требует установки с помощью анкерных болтов, но при наличии требований к виброизоляции необходимо предварительно установить анкерные болты в соответствии с внешними размерами.
6. Подключение силовых линий
◆ Перед подключением всех клемм необходимо ознакомиться с протоколом испытаний и схемой подключения на паспортной табличке, а также убедиться в правильности подключения.
◆ Соединительная линия, состоящая из кабелей или шин, должна соответствовать требованиям правил эксплуатации трансформатора и правил электромонтажа, а также должна быть выбрана из кабелей и шин с соответствующим поперечным сечением.
◆ Соединительный провод не должен создавать чрезмерного механического натяжения и крутящего момента на клемме. При токе более 1000 ампер необходимо обеспечить мягкое соединение между шиной и клеммами трансформатора для компенсации напряжения, возникающего в проводниках при тепловом расширении и сжатии.
◆ Необходимо гарантировать минимальное расстояние изоляции между токоведущими объектами и между токоведущими объектами и землей, особенно расстояние между кабелями и высоковольтными катушками.
◆ Болтовое соединение должно обеспечивать достаточное контактное давление; можно использовать шайбу типа «бабочка» или пружинную шайбу.
◆ Перед монтажом проводки все соединительные болты и клеммные колодки должны быть очищены. Все соединения должны быть надежными и прочными.
◆ При подключении выводного клеммного разъема высоковольтной катушки усилие должно быть равномерным, и строго запрещено воздействие ударных и изгибающих сил на клемму.
7. Заземление
◆ В нижней части трансформатора имеется заземляющий болт, который должен быть подключен к системе защитного заземления.
◆ Значение сопротивления заземления системы защитного заземления и сечение заземляющего провода должны соответствовать правилам электромонтажа.

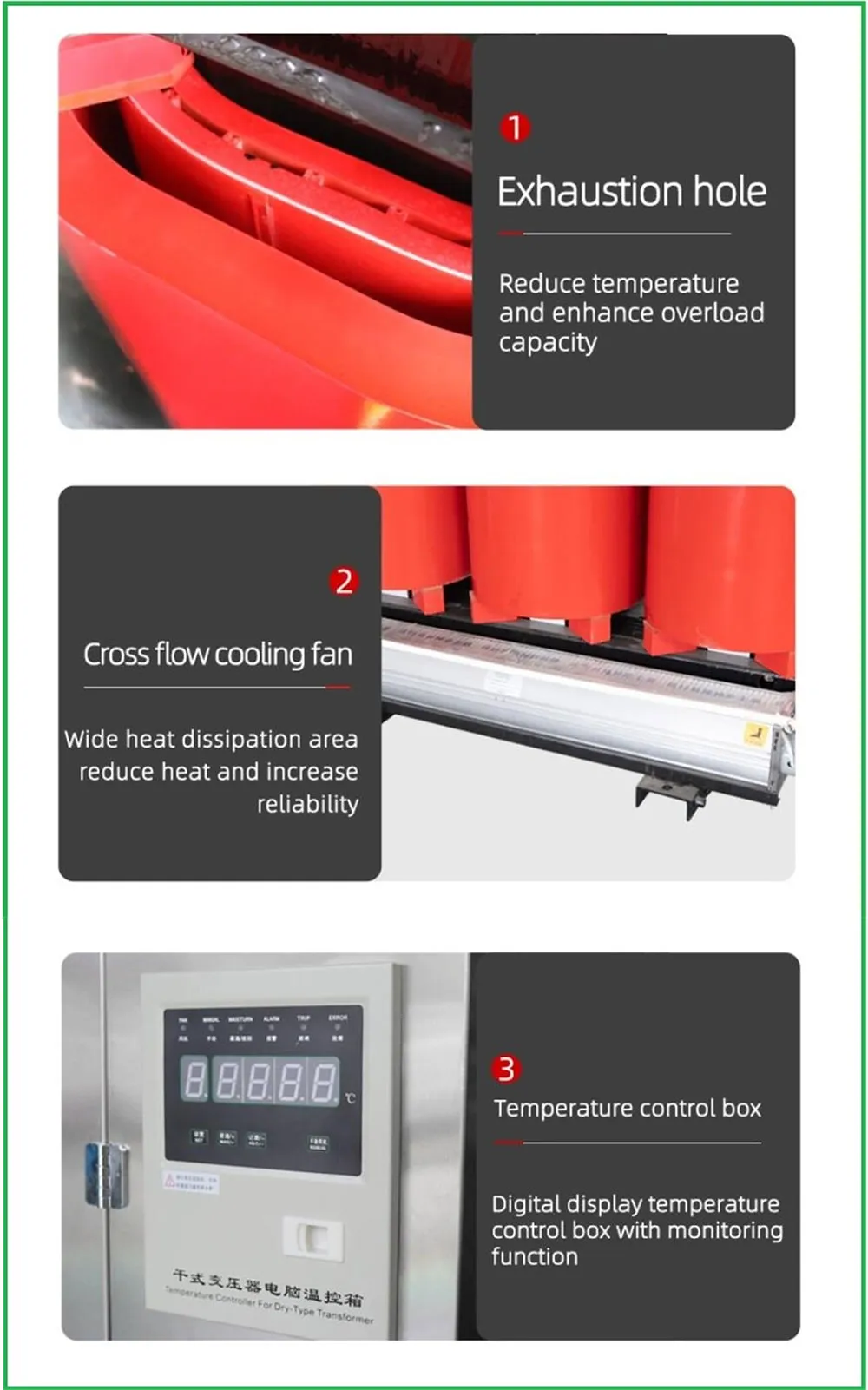

8. Установка и использование системы контроля температуры
◆ Поскольку изделие оснащено сигнальным термометром, оно может реализовывать функции сигнализации о неисправности, перегреве (звуковой и световой), автоматического срабатывания при перегреве и автоматического включения и выключения вентилятора.
◆ Сигнальный термометр и платиновый резистор должны быть установлены до отгрузки изделия с завода, и должна быть завершена проводка вентилятора и сигнального термометра, то есть значение температуры термометра должно срабатывать при перегреве и срабатывании защиты от перегрева, а вентилятор должен автоматически запускаться и останавливаться. При установке пользователю достаточно включить источник питания в соответствии с инструкцией по установке или логотипом сигнального термометра и подключить конец сигнальной линии сигнализации.
2. Заземление
(1) Перед установкой сухого трансформатора в скважину сначала отрегулируйте положение клеммы высоковольтного входного отвода трансформатора в соответствующее положение в зависимости от уровня электропитания скважины и в соответствии с инструкцией.
(2) Когда сухой трансформатор подключается к полному напряжению и холостому ходу, может генерироваться пусковой ток (импульсный ток). Пусковой ток связан с электрическим импедансом линии и мгновенным значением напряжения при замыкании, обычно не более чем в 5 раз превышающим номинальный ток высокого напряжения, и пусковой ток обычно быстро затухает, иногда в течение нескольких секунд.
Эксплуатация и использование
1. Проверка
◆ Внешний вид: проверьте обмотку трансформатора, высоковольтные и низковольтные провода и соединения на наличие повреждений или ослабления.
◆ Проверьте соответствие данных на паспортной табличке требованиям заказа.
◆ Проверьте постоянное заземление корпуса трансформатора и сердечника.
◆ Проверьте комплектность устройства регулирования температуры и устройства воздушного охлаждения.
◆ Проверьте комплектность протокола заводских испытаний.
◆ Проверьте отсутствие посторонних предметов на сердечнике и обмотке, а также пыли или посторонних предметов в воздуховодах.
◆ Перед запуском очистите обмотку трансформатора, сердечник и воздуховоды сжатым воздухом.
◆ Проверьте расстояние между линией регулирования температуры и каждой деталью, и только после подтверждения его правильности можно запускать устройство в тестовую эксплуатацию.
2. Испытание
◆ Испытание сопротивления изоляции сердечника:
Временно освободите сердечник трансформатора от верхнего зажима (после измерения верните его в исходное состояние) и измерьте сопротивление с помощью мегомметра на 500 В (относительная влажность ≤85%).
Сопротивление сердечника относительно зажима и заземления ≥5 МОм.
◆ Испытание сопротивления изоляции катушки (температура 10℃-40℃, относительная влажность ≤85%), измерьте сопротивление изоляции обмотки относительно заземления с помощью мегомметра на 2500 В:
высоковольтная обмотка относительно заземления ≥1000 МОм;
низковольтная обмотка относительно заземления ≥1000 МОм;
высоковольтная обмотка относительно низковольтной обмотки ≥1000 МОм.
В условиях относительно высокой влажности сопротивление изоляции будет уменьшаться.
Как правило, если сопротивление изоляции составляет не менее 2 МОм (измерение при 25°C в течение 1 минуты) на 1 кВ номинального напряжения, это соответствует требованиям эксплуатации. Однако, если трансформатор сильно влажный, независимо от сопротивления изоляции, его необходимо просушить перед испытанием на выдерживаемое напряжение или ввести в эксплуатацию.
◆ Коэффициент дисбаланса при испытании сопротивления постоянному току: фаза — 4%, линия — 2%.
◆ Испытание коэффициента трансформации: не более ±0,5%.
◆ Испытание на выдерживаемое напряжение при внешней частоте, выдерживаемое напряжение составляет 85% от заводского стандарта испытаний.
◆ Проведите испытание на выдерживаемое напряжение промышленной частоты на трансформаторе, оснащенном термостатом. Перед испытанием все щупы термостата должны быть извлечены.
3. Ввод в эксплуатацию
◆ Первый ввод термостата в эксплуатацию: При заводе-изготовителе контрольная температура должна быть отрегулирована в соответствии с температурой изоляции соответствующего трансформатора. В нормальных условиях повторная регулировка не требуется. См. инструкции по установке и эксплуатации контрольной температуры и блока управления температурой (если имеется). После надлежащей отладки контрольной температуры и индикатора влажности сначала введите трансформатор в эксплуатацию, а затем включите контрольную температуру и индикатор влажности.
◆ Перед вводом в эксплуатацию трансформатор следует трижды выключить без нагрузки при номинальном напряжении.
◆ После трех успешных включений без нагрузки можно вводить трансформатор с нагрузкой, постепенно увеличивая ее.
◆ Во время выключения без нагрузки, из-за большого пускового тока возбуждения, настройки защиты от перегрузки по току и быстроразрывного соединения должны быть точно согласованы.
◆ Перегрузка трансформатора должна осуществляться в соответствии с GB/T17211-1998 (IEC905) «Руководство по нагрузке сухих силовых трансформаторов», при этом необходимо тщательно контролировать показания вольтметра, амперметра, измерителя мощности и прибора измерения температуры для выявления любых неисправностей в трансформаторе, чтобы своевременно принять меры по разгрузке и предотвратить серьезную перегрузку трансформатора.
◆ Если во время работы трансформатора возникает ненормальный звук или срабатывает сигнализация о перегреве, следует обратить на это внимание и принять соответствующие меры.
Подробная информация о товаре

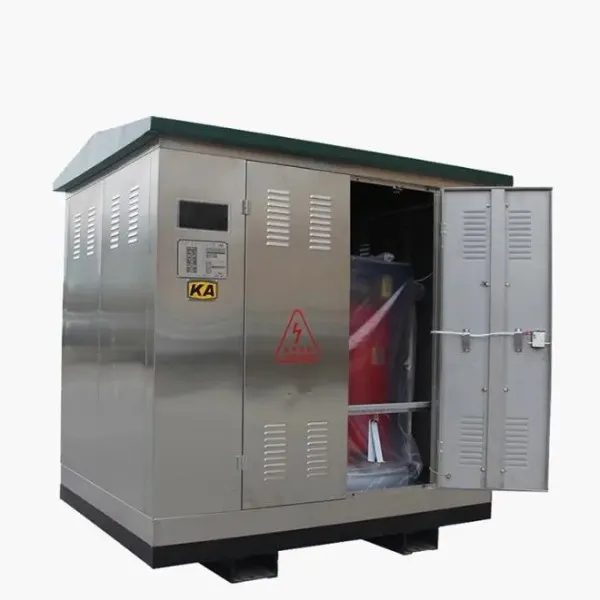

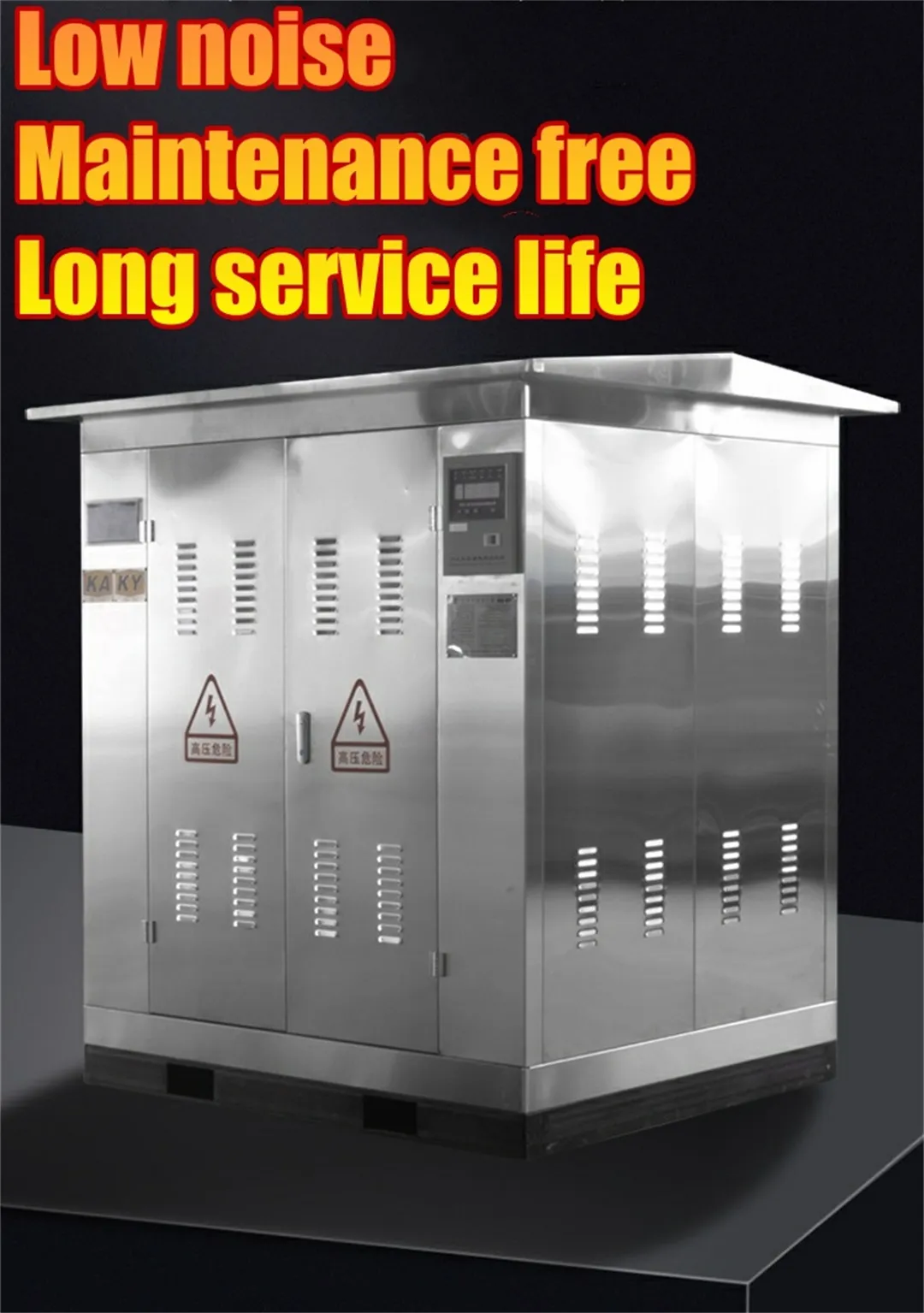

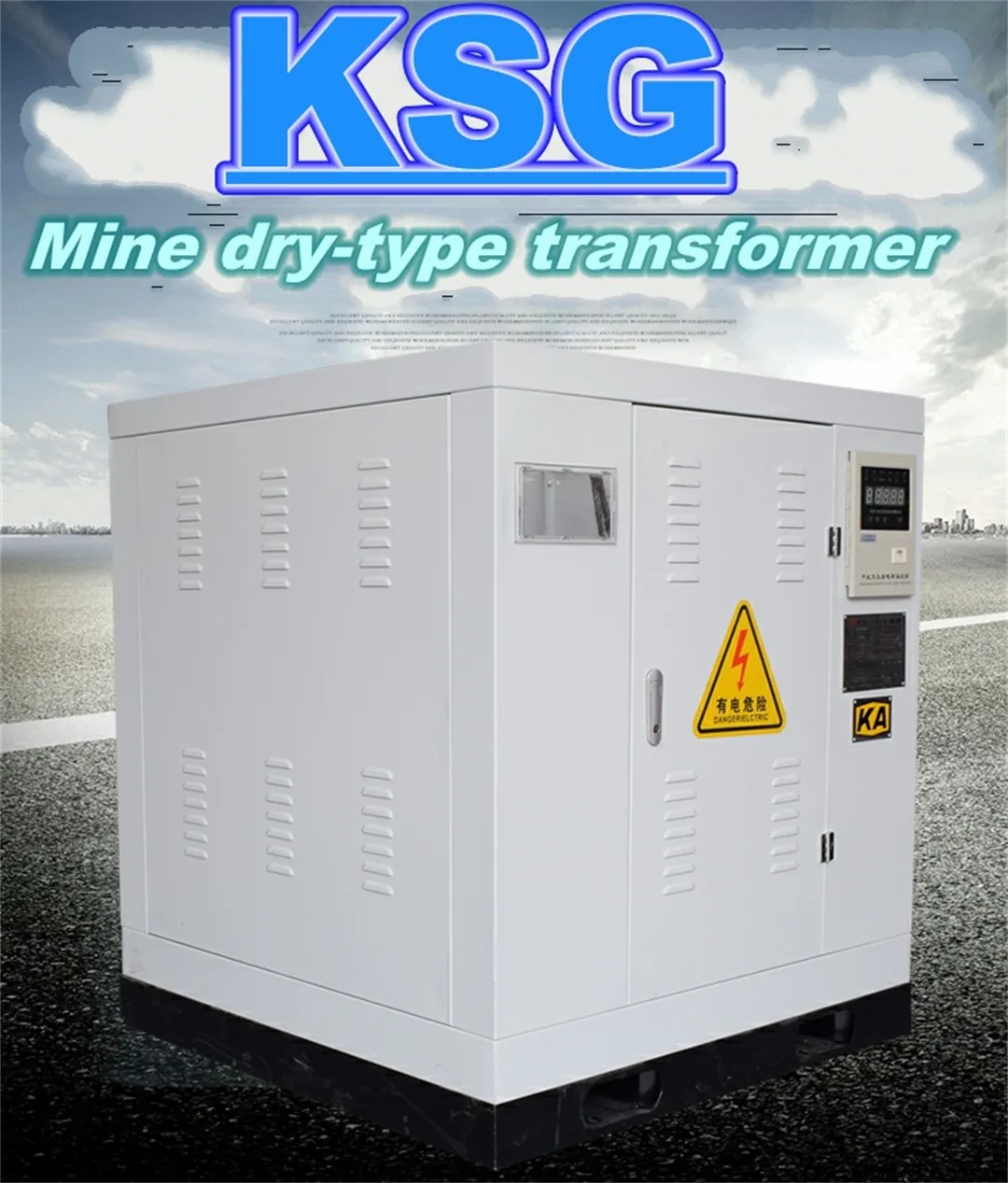

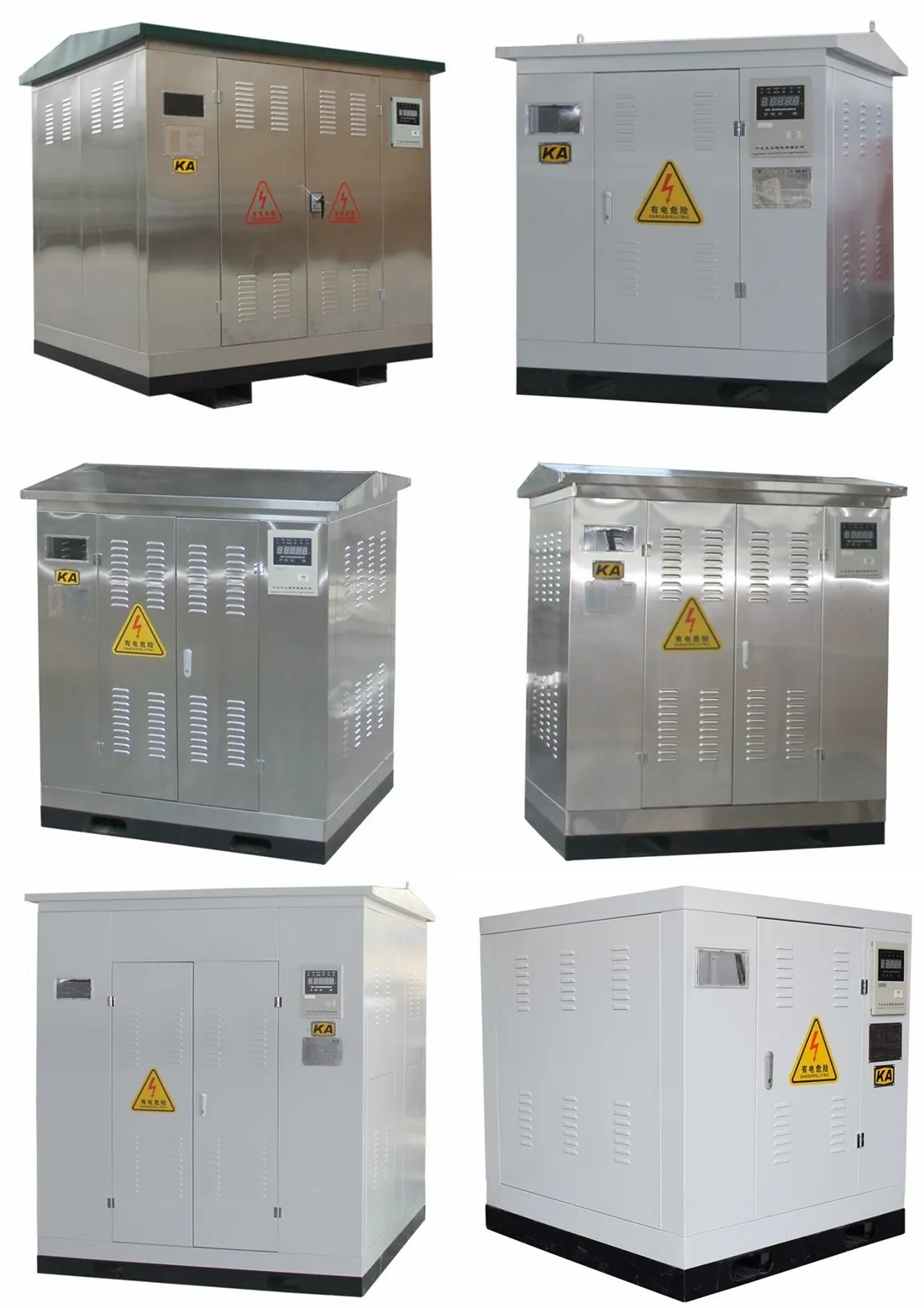

Реальные фотографии товаров

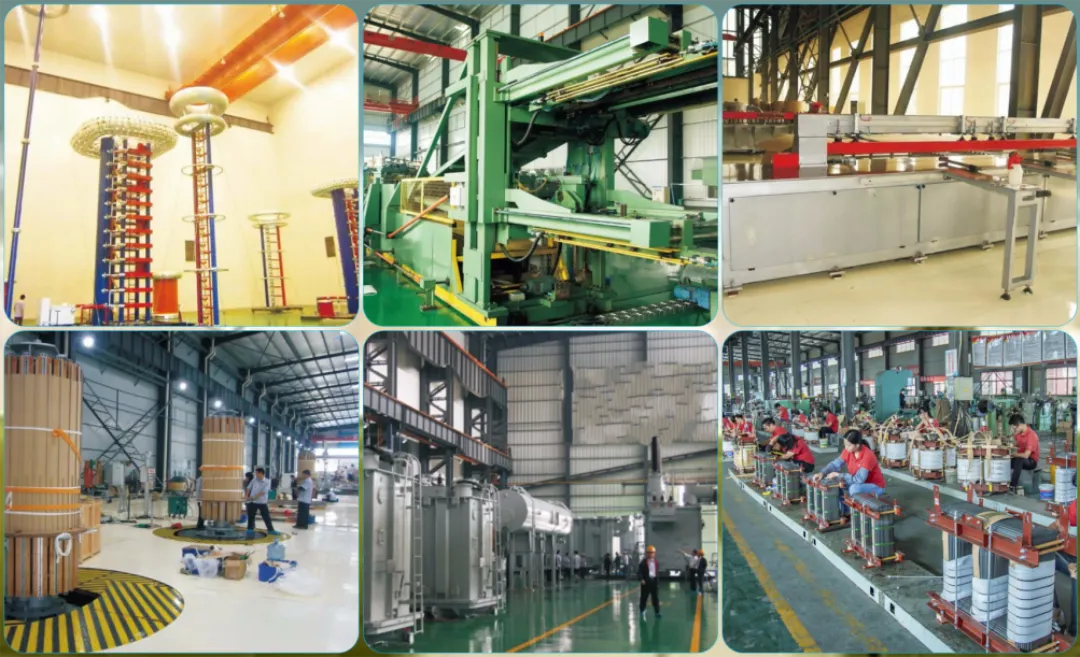

Уголок производственного цеха
