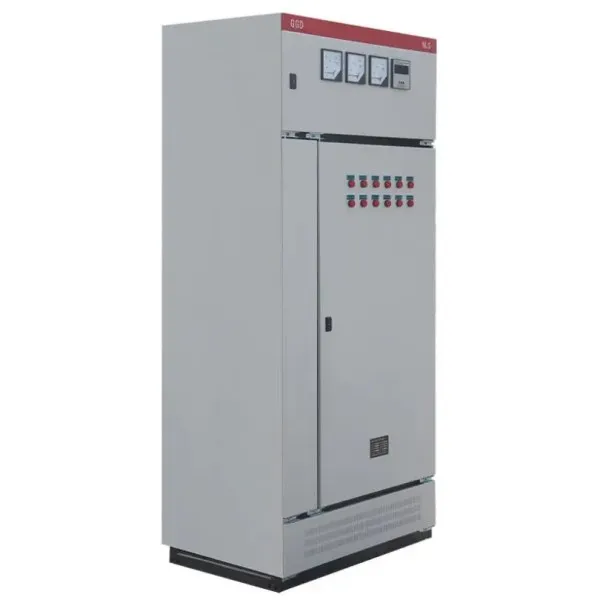

GGD 600A 1000A 2000A Низковольтное стационарное распределительное устройство для внутреннего прим
Низковольтный распределительный шкаф переменного тока GGD — это новый тип низковольтного распределительного шкафа, изготовленный в соответствии с требованиями Министерства энергетики, заказчика и соответствующих проектных ведомств, исходя из принципов безопасности, экономичности, рациональности и надежности.
Описание
маркер

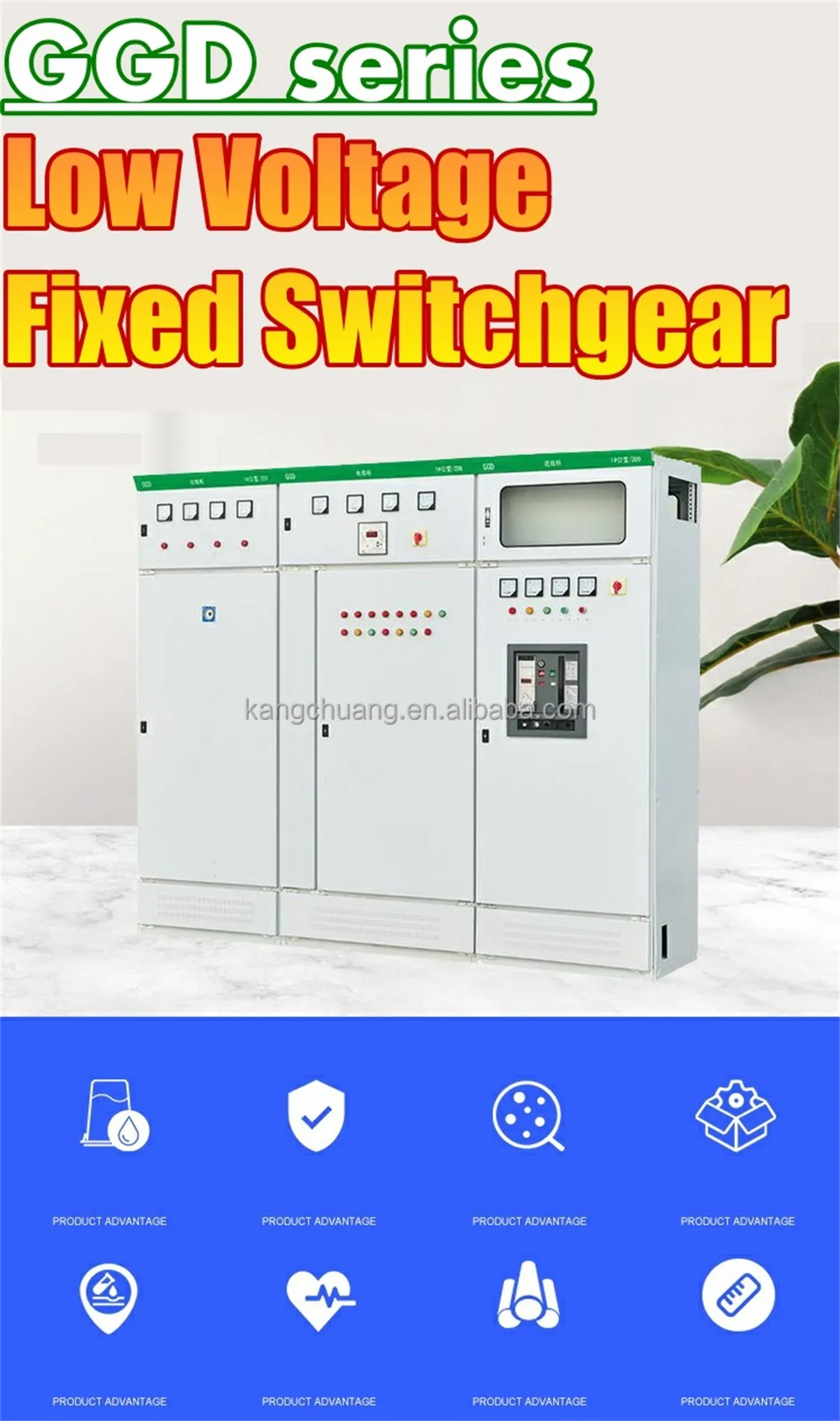

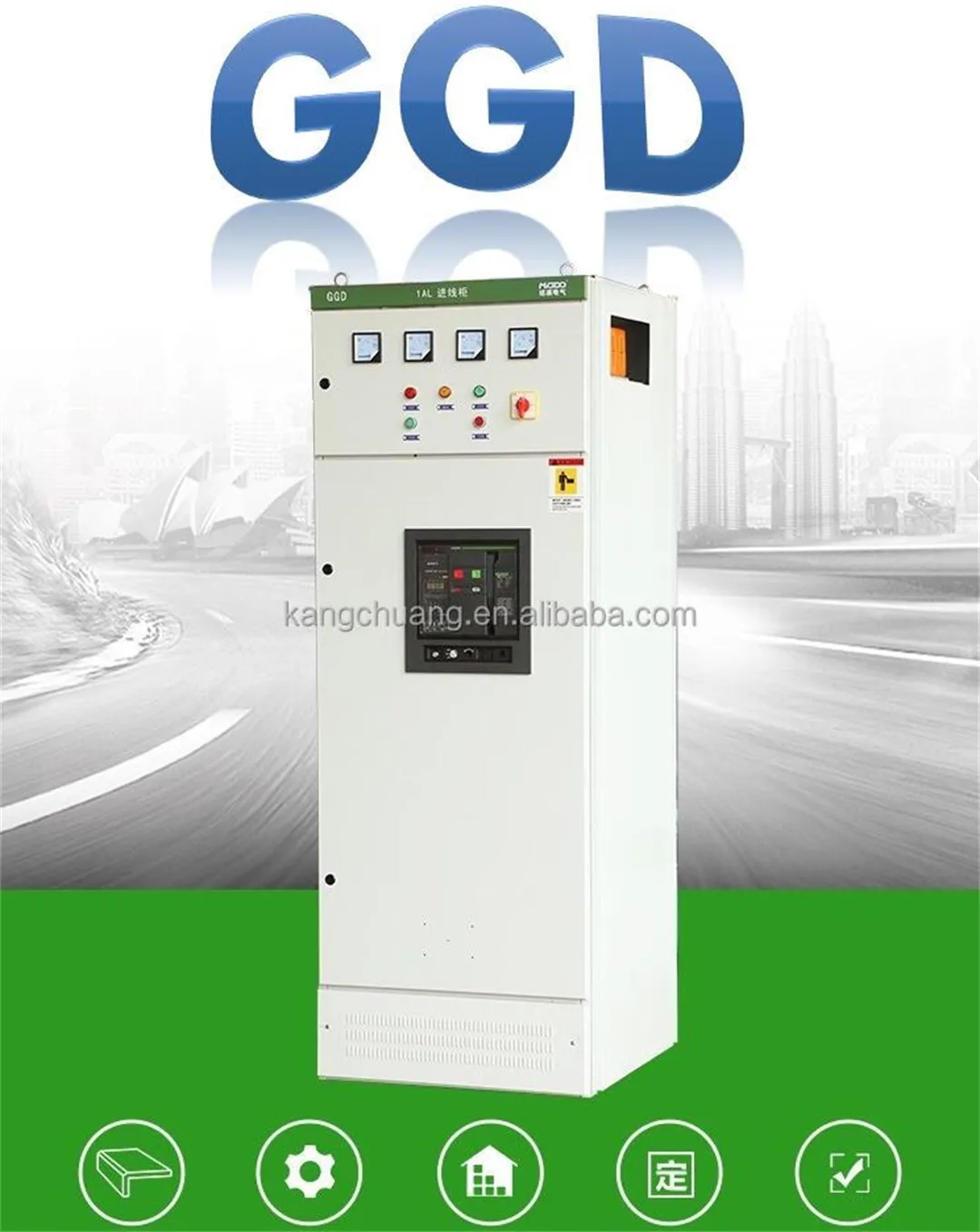

Описание продукта
Низковольтный распределительный шкаф переменного тока GGD — это новый тип низковольтного распределительного шкафа, изготовленный в соответствии с требованиями Министерства энергетики, заказчика и соответствующих проектных ведомств, исходя из принципов безопасности, экономичности, рациональности и надежности. К его особенностям относятся высокая отключающая способность, хорошая устойчивость к нагреву, гибкая электрическая схема, удобство комбинирования, систематичность, практичность и инновационная конструкция. Он может использоваться для замены низковольтных распределительных устройств в сборе.
Распределительный шкаф GGD для низковольтного электропитания соответствует требованиям стандарта IEC439 «Низковольтные распределительные устройства и устройства управления» и стандарта GB725117 «Низковольтные распределительные устройства и устройства управления — часть 1: типовые испытания и частичные типовые испытания».

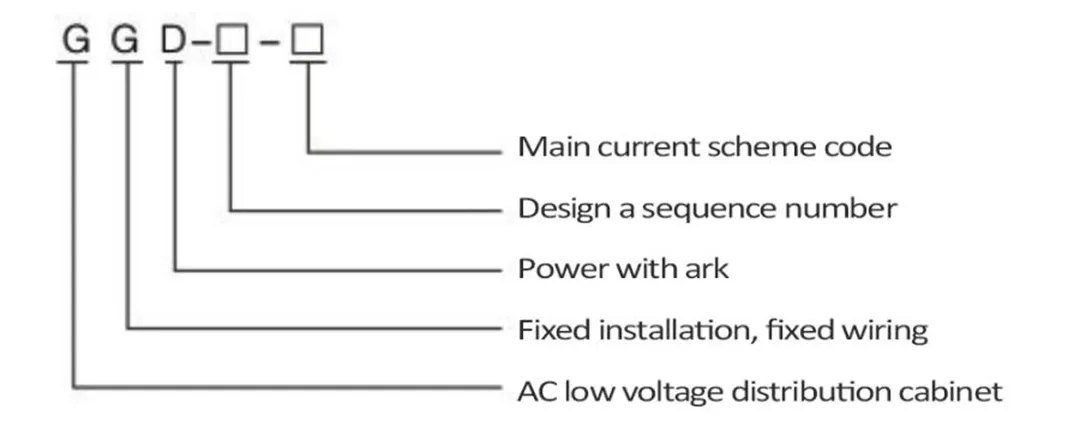

Описание модели

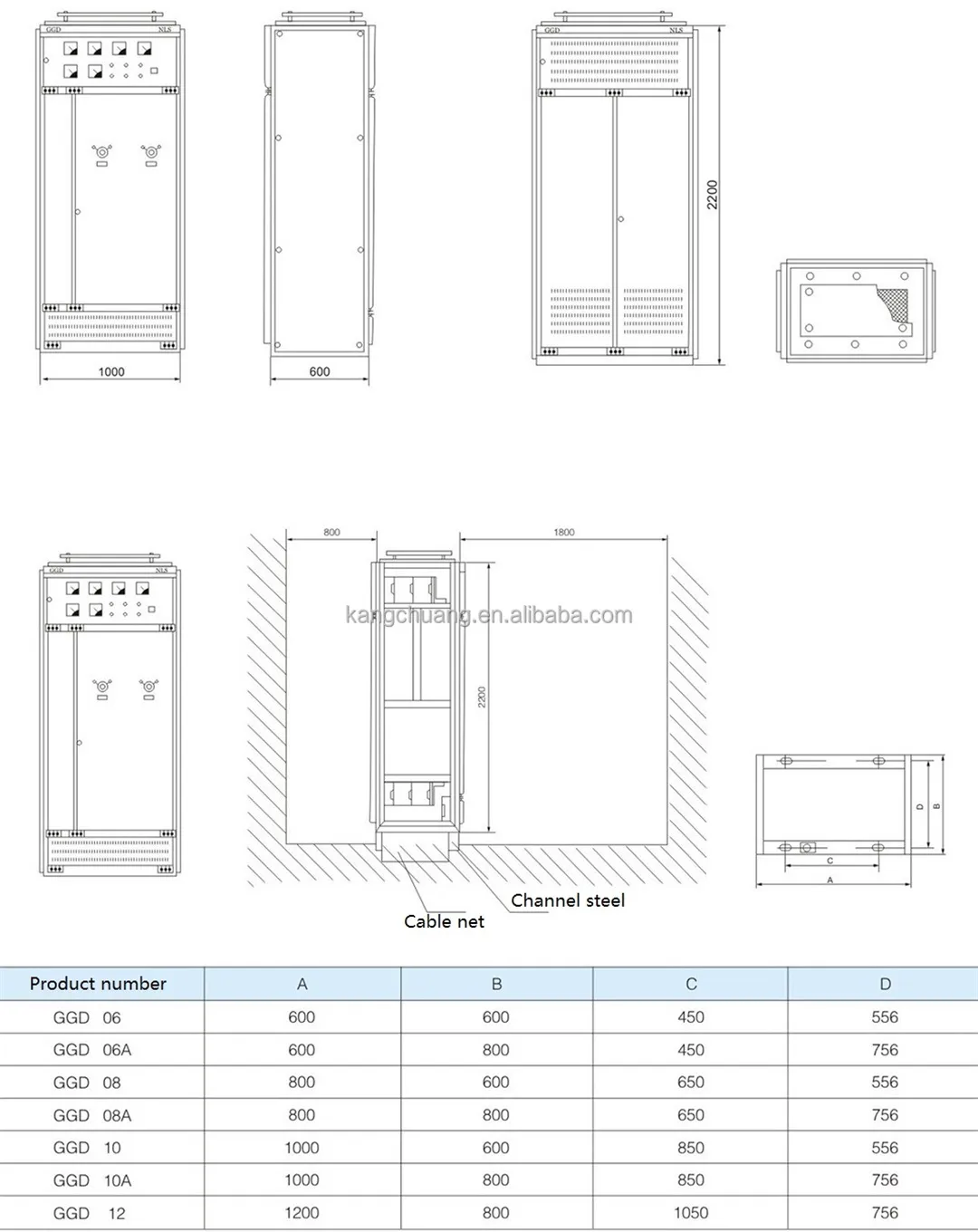

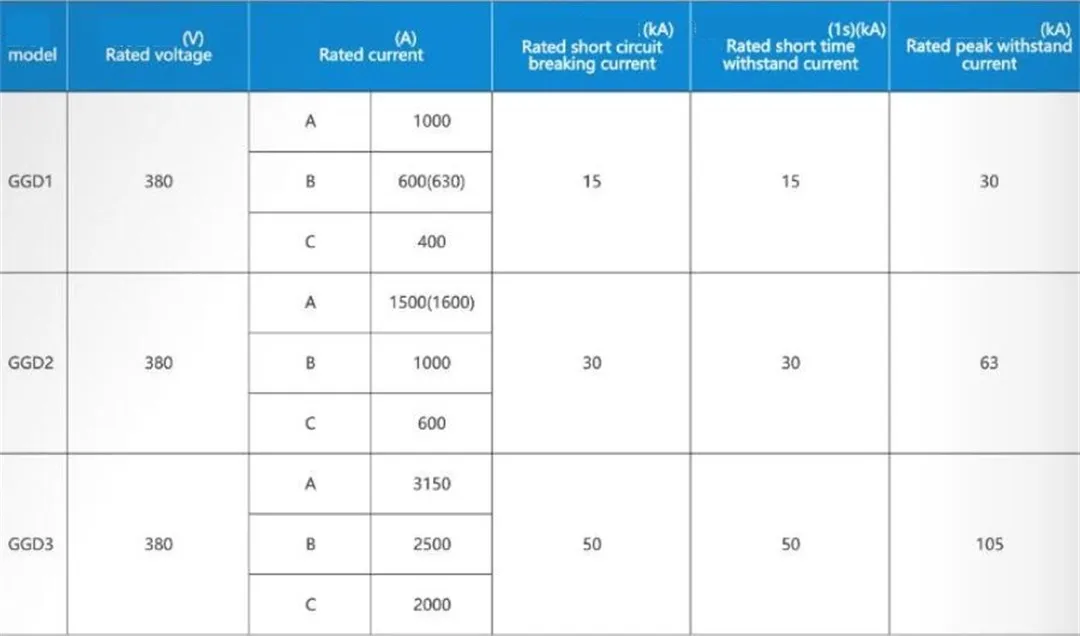

Технические параметры изделия и внешние габариты

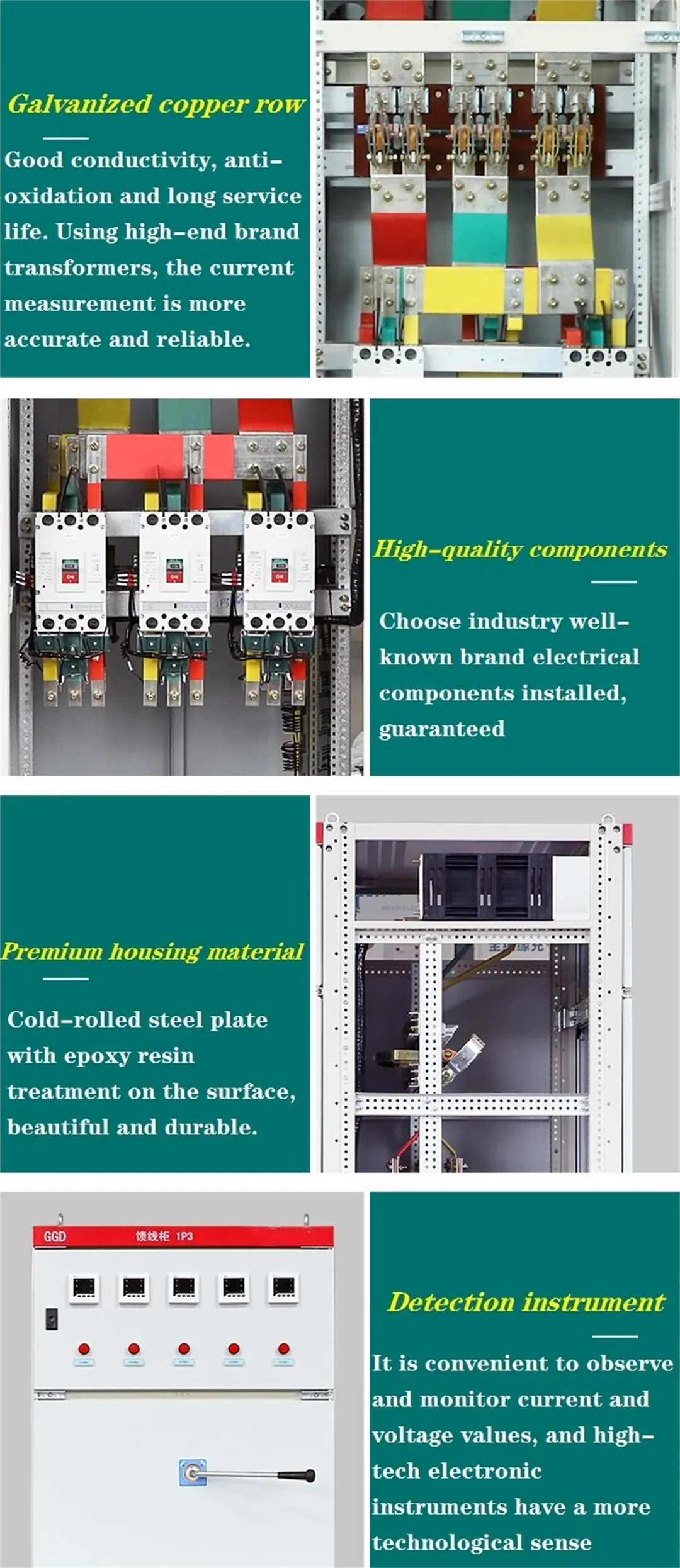

Особенности структуры продуктаc
Корпус распределительного шкафа переменного тока низкого напряжения GGD выполнен в виде универсального каркаса, сваренного из местных деталей из холодногнутой профильной стали 8MF (или модифицированной 8MF), а конструкционные и специальные детали поставляются назначенными производителями стали, что гарантирует точность и качество. Детали универсального шкафа спроектированы по модульному принципу с монтажными отверстиями диаметром 20 мм. Высокая коэффициент оборачиваемости позволяет осуществлять предпроизводство на заводе, сокращать сроки производства и повышать эффективность работы.
Конструкция шкафа GGD в полной мере учитывает проблему отвода тепла в процессе работы. На верхней и нижней частях шкафа имеется различное количество отверстий для отвода тепла. Когда электрические компоненты нагреваются, количество выделяемого тепла увеличивается, но тепло отводится сверху, а отверстия внизу постоянно обеспечивают приток холодного воздуха, формируя естественный путь вентиляции снизу вверх внутри герметичного шкафа и достигая цели отвода тепла.
В соответствии с требованиями к проектированию современных промышленных изделий, дизайн корпуса GGD Cabinet и размеры различных деталей выполнены по методу золотого сечения, что делает весь корпус красивым и элегантным.
Дверца шкафа соединена с фермой вращающейся подвижной цепью для удобства монтажа и демонтажа. На стороне складывания дверцы имеется резиновая планка в форме стержня, и при закрывании дверцы между ней и фермой обеспечивается определенное расстояние сжатия, чтобы предотвратить прямой удар дверцы о шкаф. Также повышен класс защиты дверцы.
Дверца прибора, на которой установлены электрические компоненты, соединена с фермой множеством отрезков мягкой медной проволоки; монтажные детали и ферма соединены винтами с накатанной головкой, образуя единую цепь защиты от замыкания на землю.
Покрытие выполнено из полиэфирной краски оранжевого цвета или эпоксидного порошка, обладающих высокой адгезией и приятными тактильными ощущениями. Весь корпус выполнен в матовом цвете, что предотвращает эффект головокружения и создает комфортную визуальную обстановку для дежурного персонала.
Верхнюю часть шкафа при необходимости можно разобрать для удобства сборки и регулировки основной шины на месте. Четыре угла в верхней части шкафа снабжены крепежными кольцами для подъема и транспортировки.
Класс защиты шкафа — IP30, клиенты могут выбрать между IP20 и IP40 в зависимости от условий эксплуатации.
Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.
Подробная информация о товаре

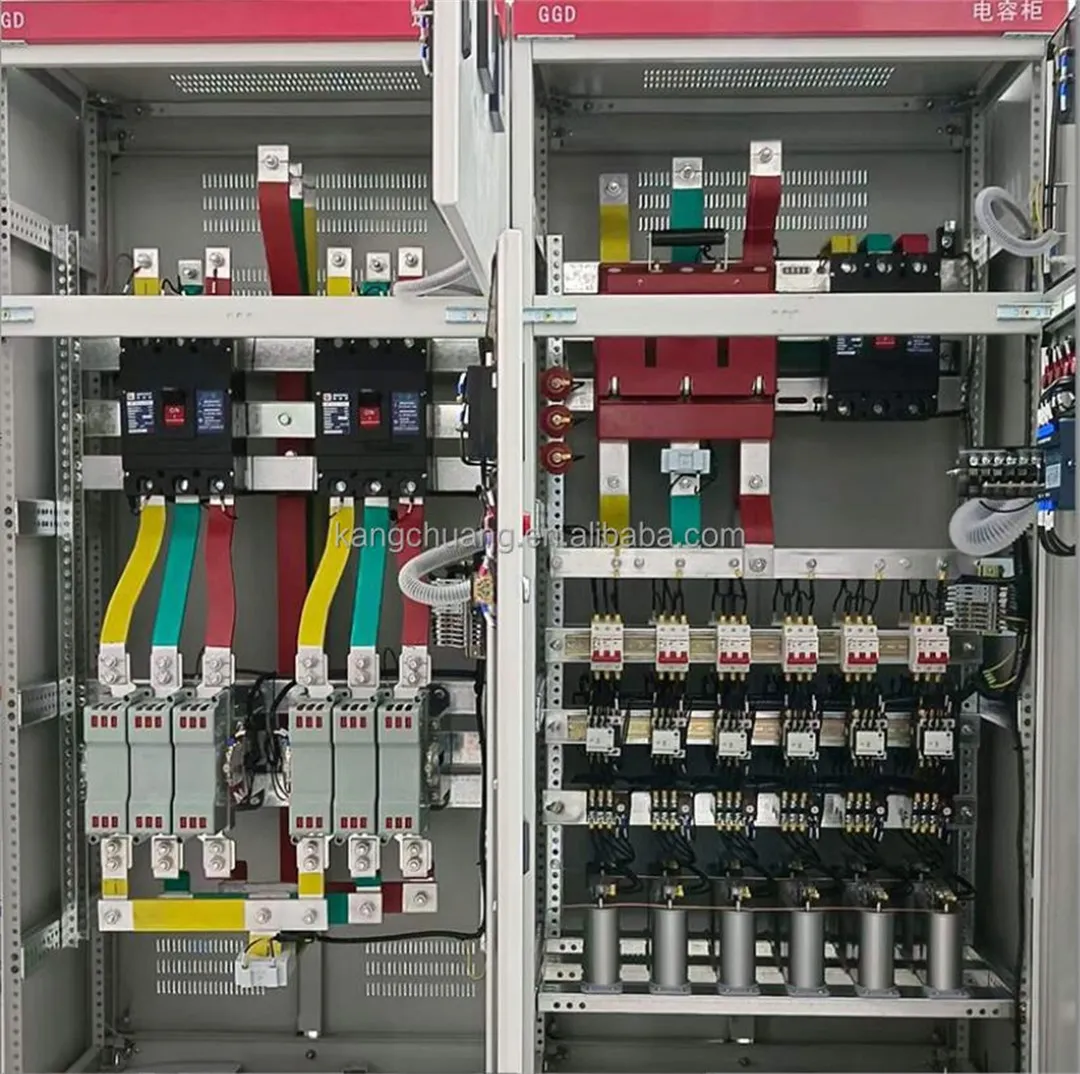

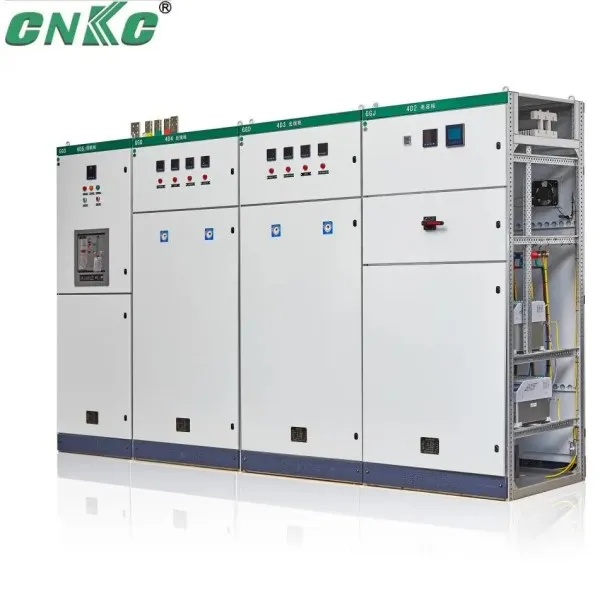

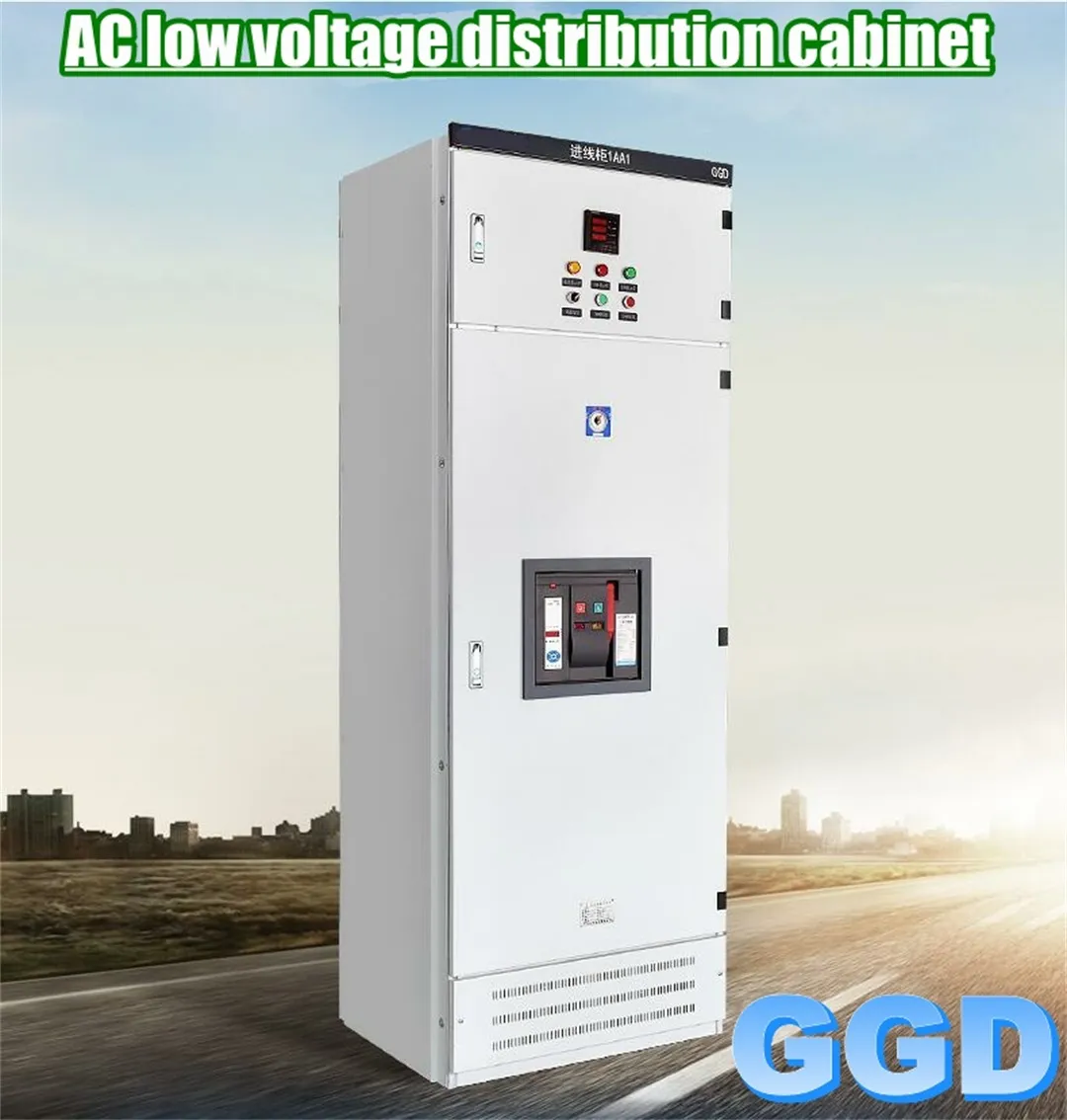

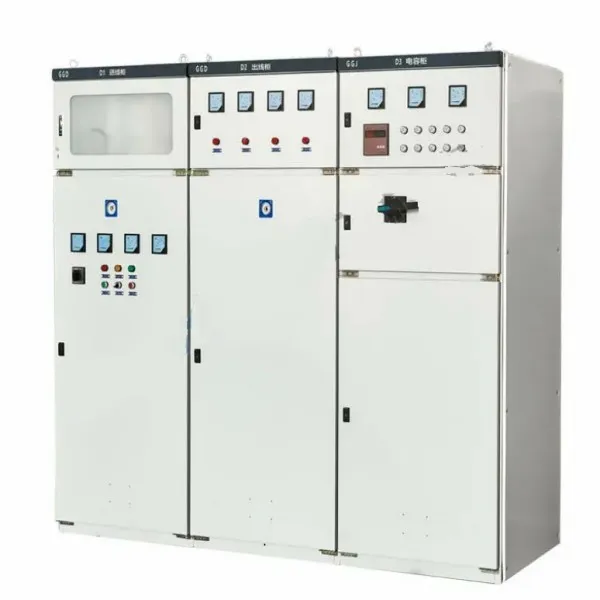

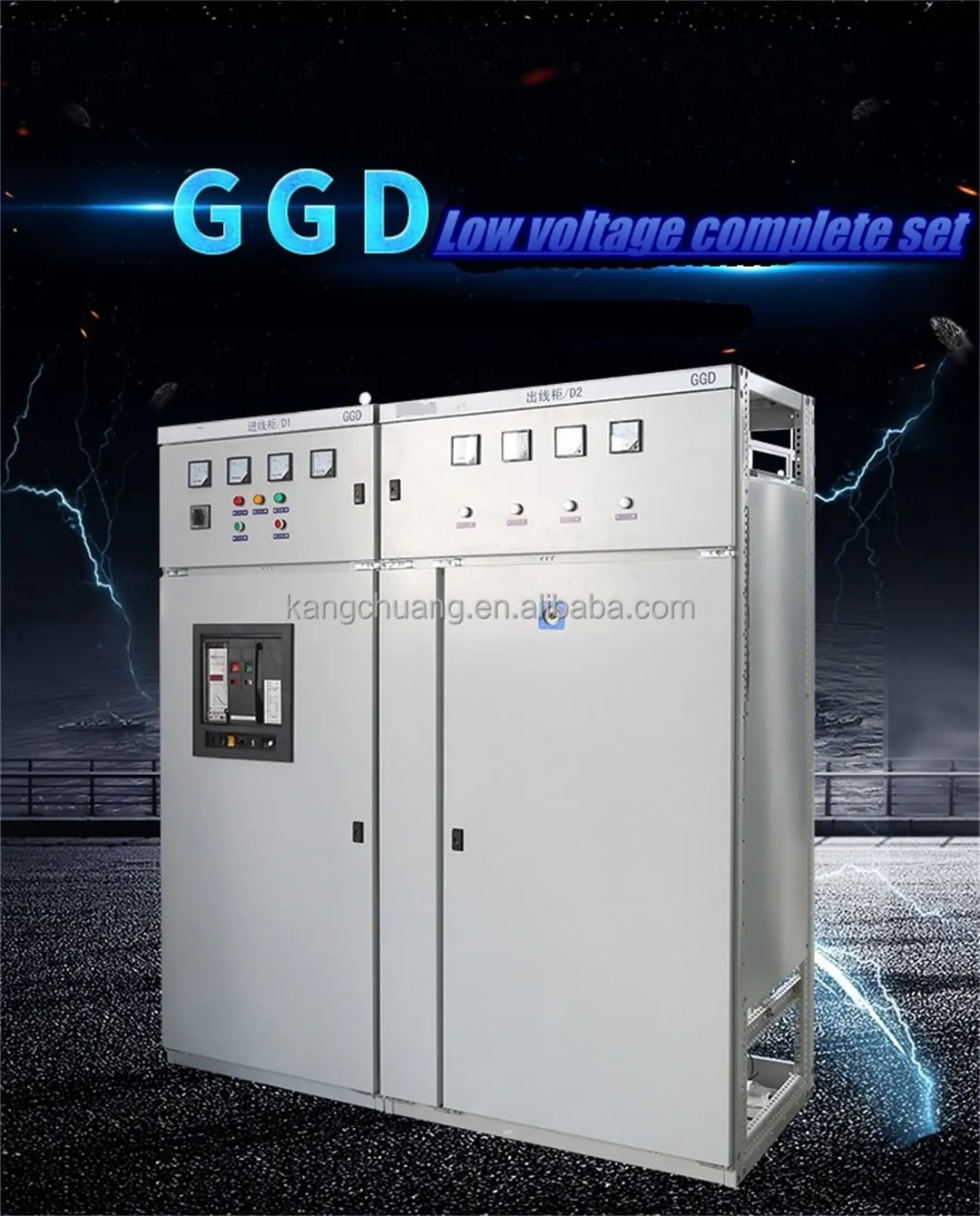

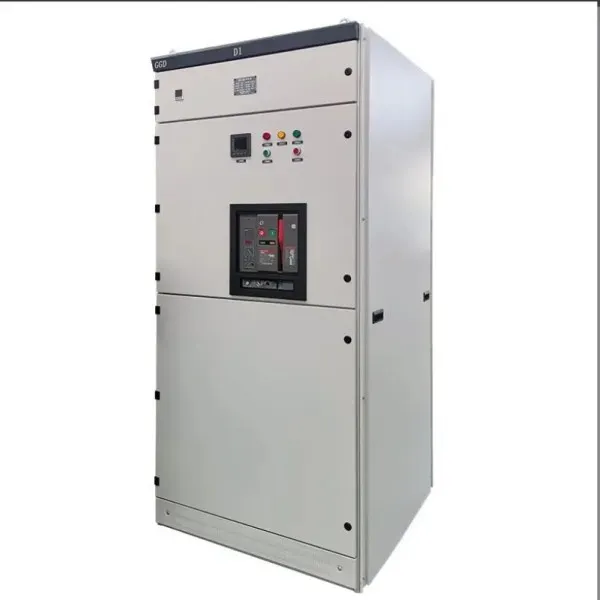

Реальные фотографии товаров
Уголок производственного цеха
Упаковка продукции

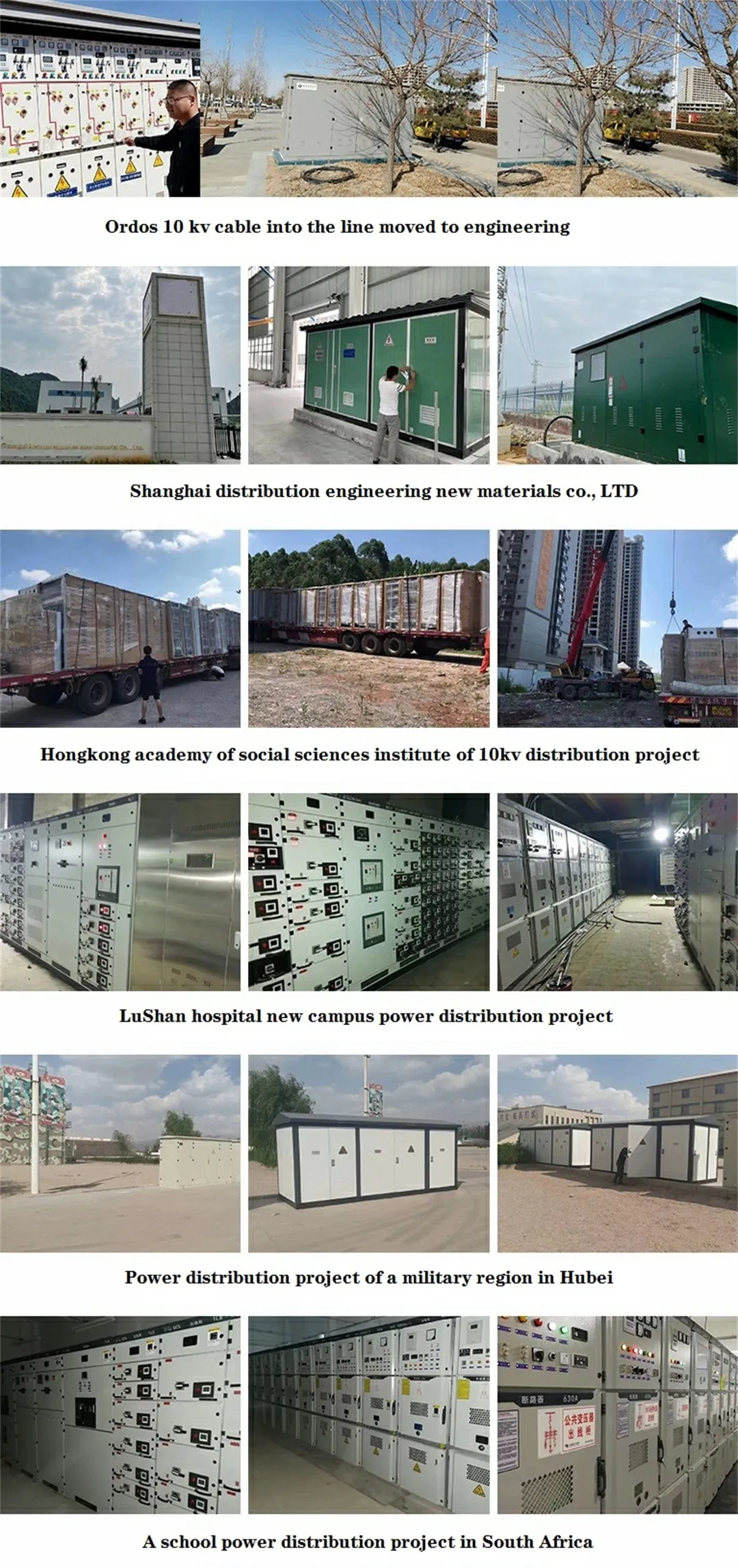

Пример применения продукта
