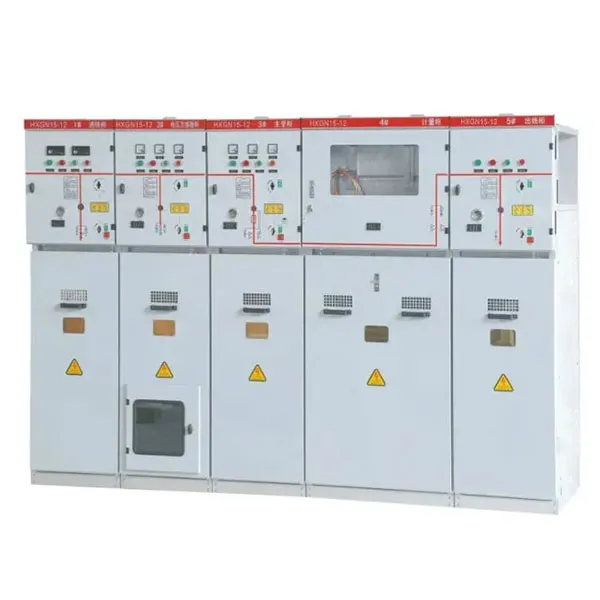

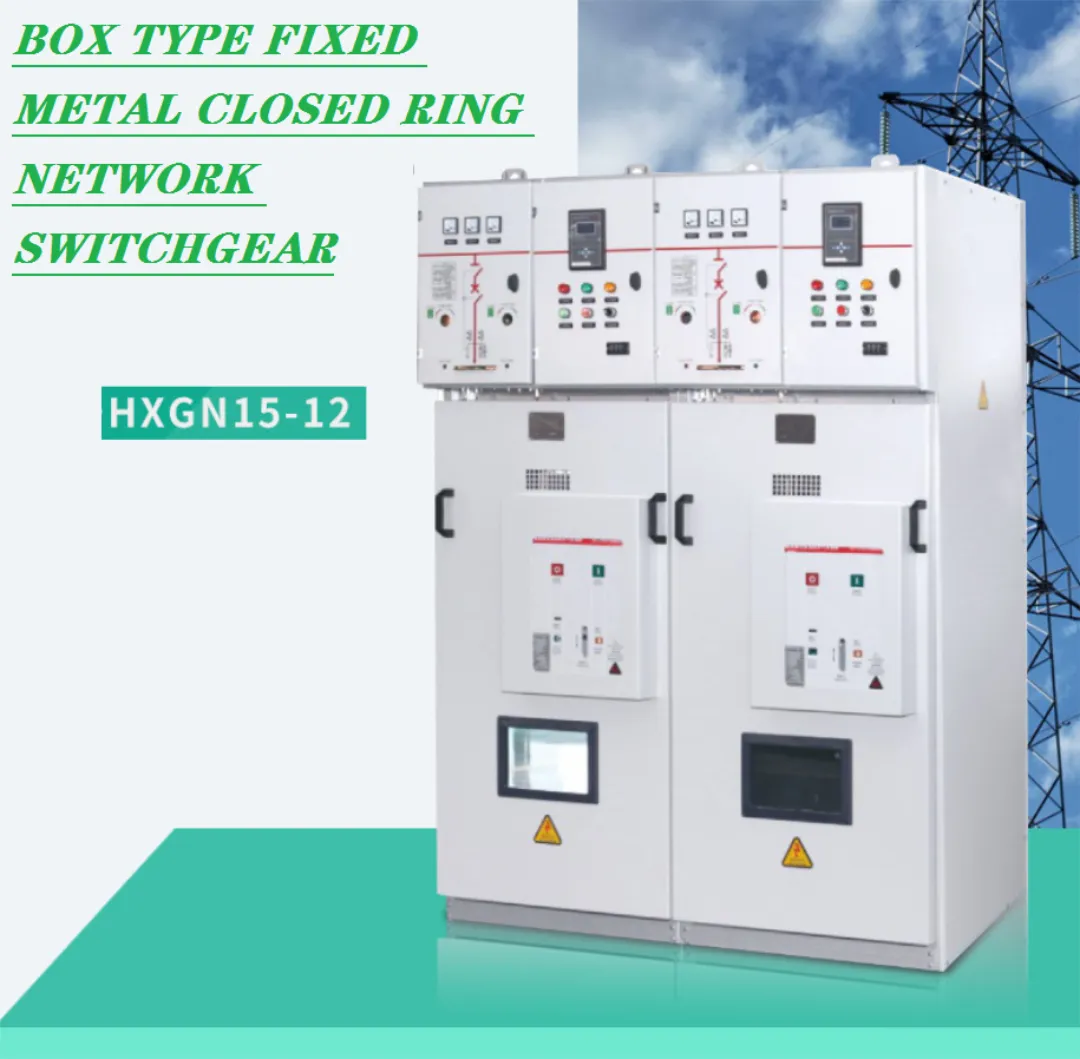

HXGN15 12 кВ 630 А Кольцевой сетевой шкаф Электрический шкаф управления Шкаф управления коммутатор
Шкаф для кольцевой сети высокого давления серии HXNG15-12 подходит для трехфазных систем распределения переменного тока 12 кВ 50 Гц и широко используется при строительстве и модернизации городских сетей, промышленных и горнодобывающих предприятий, высотных зданий и общественных сооружений и т. д. в качестве блока электроснабжения и оконечного оборудования кольцевой сети, выполняя функции распределения электроэнергии, управления и защиты электрооборудования.
Описание
маркер
Описание продукта
Шкаф для кольцевой сети высокого давления серии HXNG15-12 подходит для трехфазных систем распределения переменного тока 12 кВ 50 Гц и широко используется при строительстве и модернизации городских сетей, промышленных и горнодобывающих предприятий, высотных зданий и общественных сооружений и т. д. в качестве блока электроснабжения и оконечного оборудования кольцевой сети, выполняя функции распределения электроэнергии, управления и защиты электрооборудования.

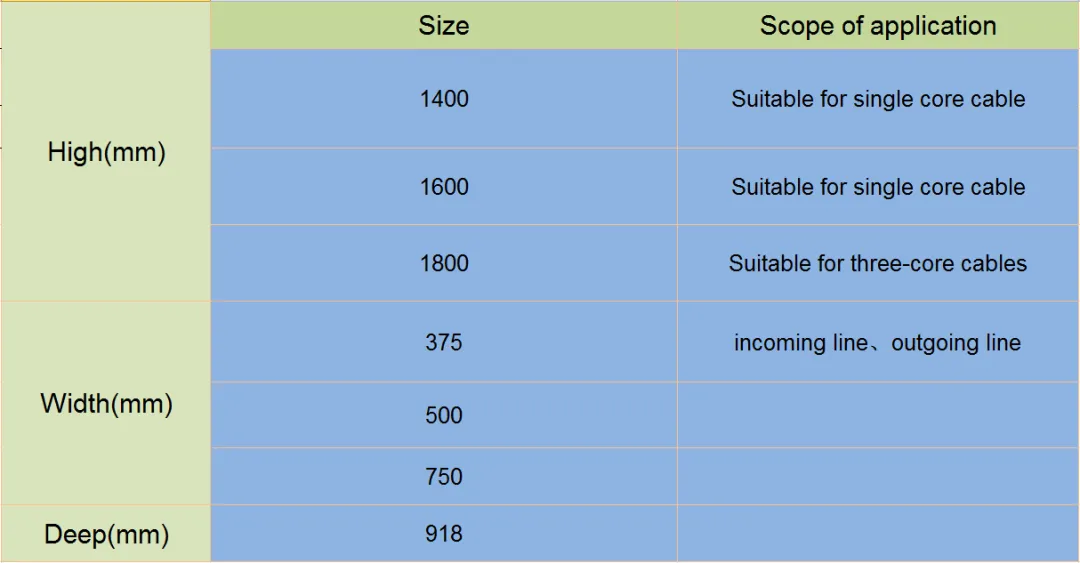

Описание модели

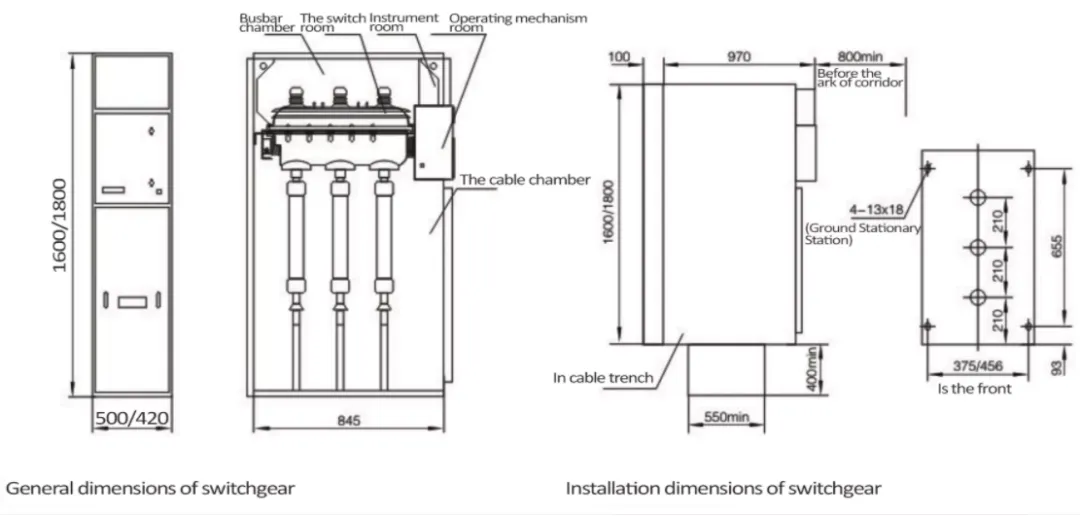

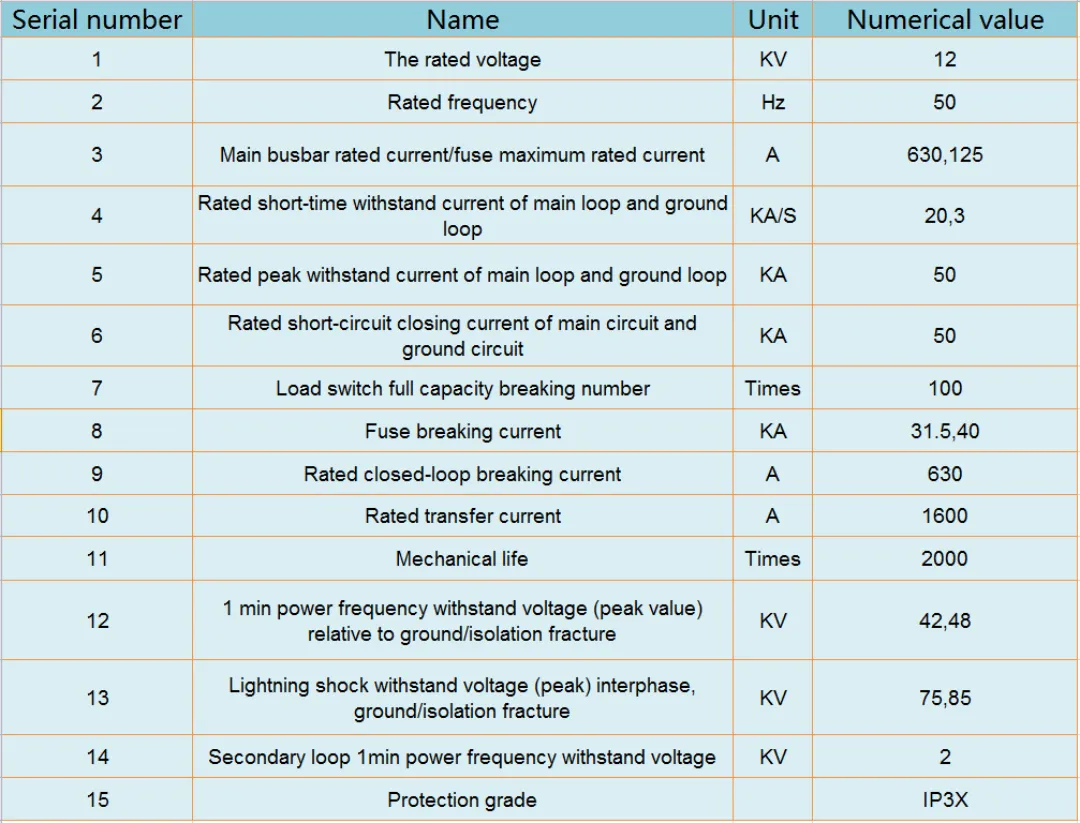

Технические параметры изделия и описание его структуры
Особенности структуры продукта
1. Красивый и компактный внешний вид, уровень защиты корпуса после установки шкафа превышает IP3X.
2. Верхний и нижний блоки модульные, что удобно для монтажа и обслуживания.
3. Каркас шкафа выполнен с использованием заклепочной конструкции, обеспечивающей его прочность.
4. Встроенная низковольтная камера позволяет устанавливать дополнительные компоненты, а также предусмотрена расширяемая приборная камера для установки дополнительных блоков вторичной защиты.
5. Предусмотрен канал сброса давления при монтаже.
6. Используется необслуживаемый выключатель нагрузки с газовой изоляцией SF6, что экономично и надежно.
7. Простота и удобство в эксплуатации.
8. Имеет полный комплект пятиуровневой системы блокировки с высокой монтажной надежностью.

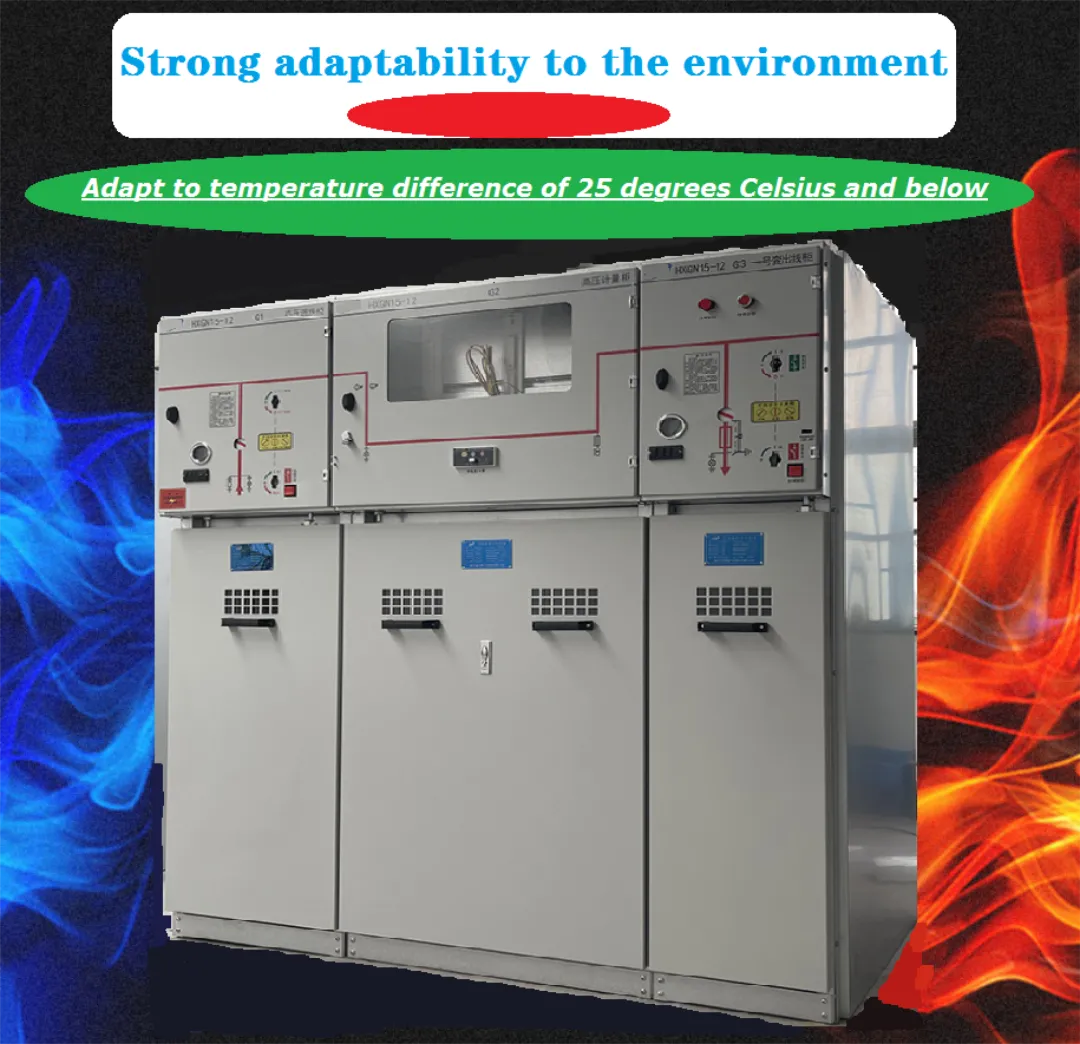

Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.

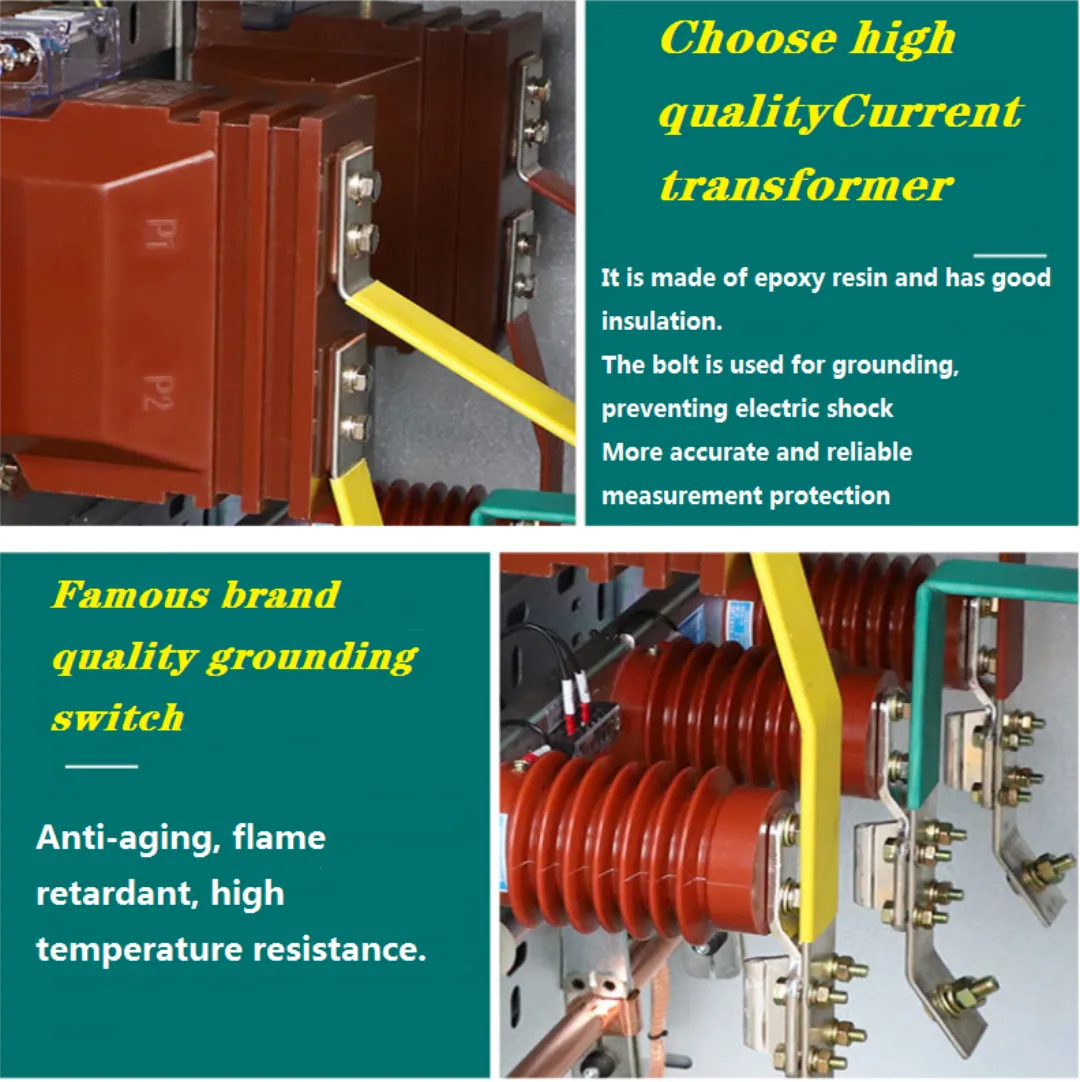

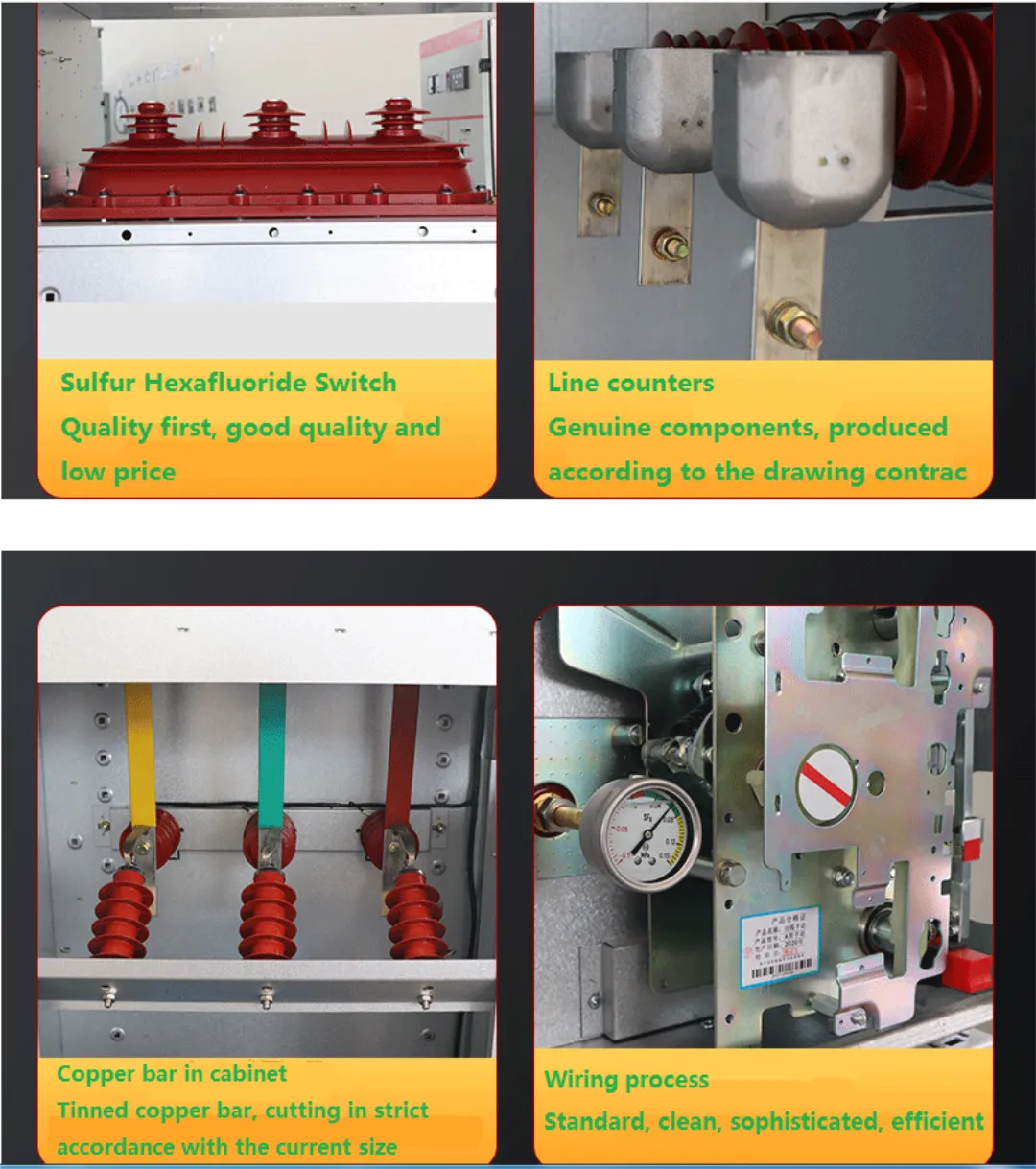

Подробная информация о товаре

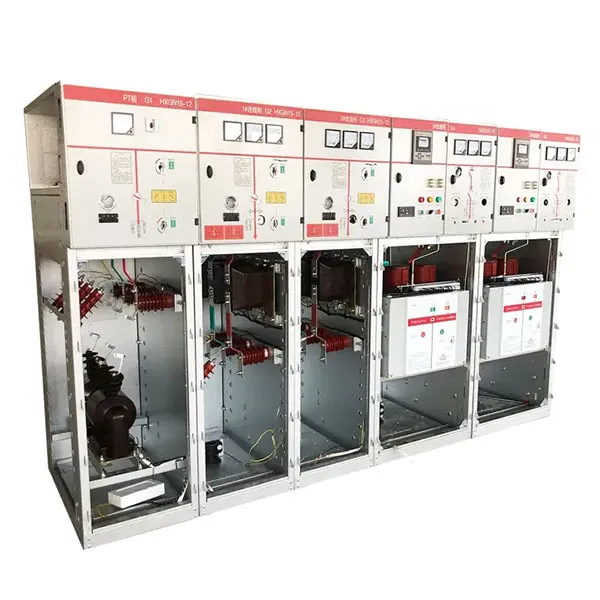

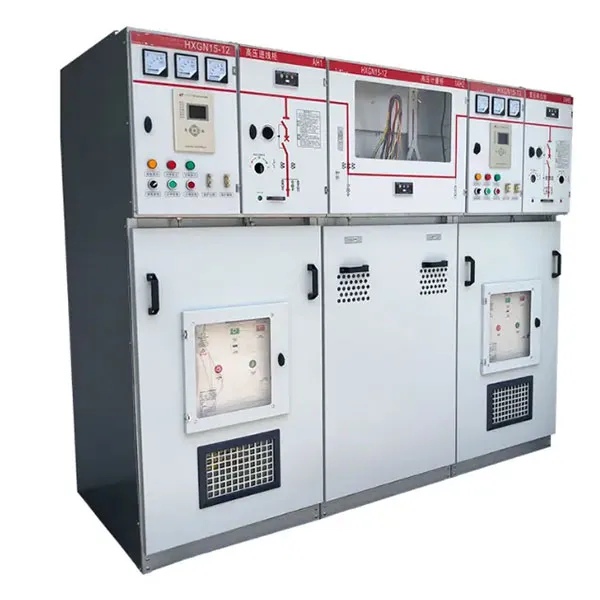

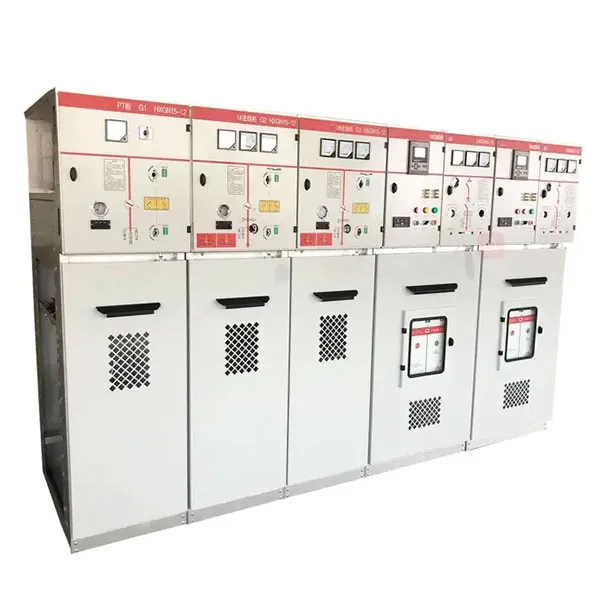

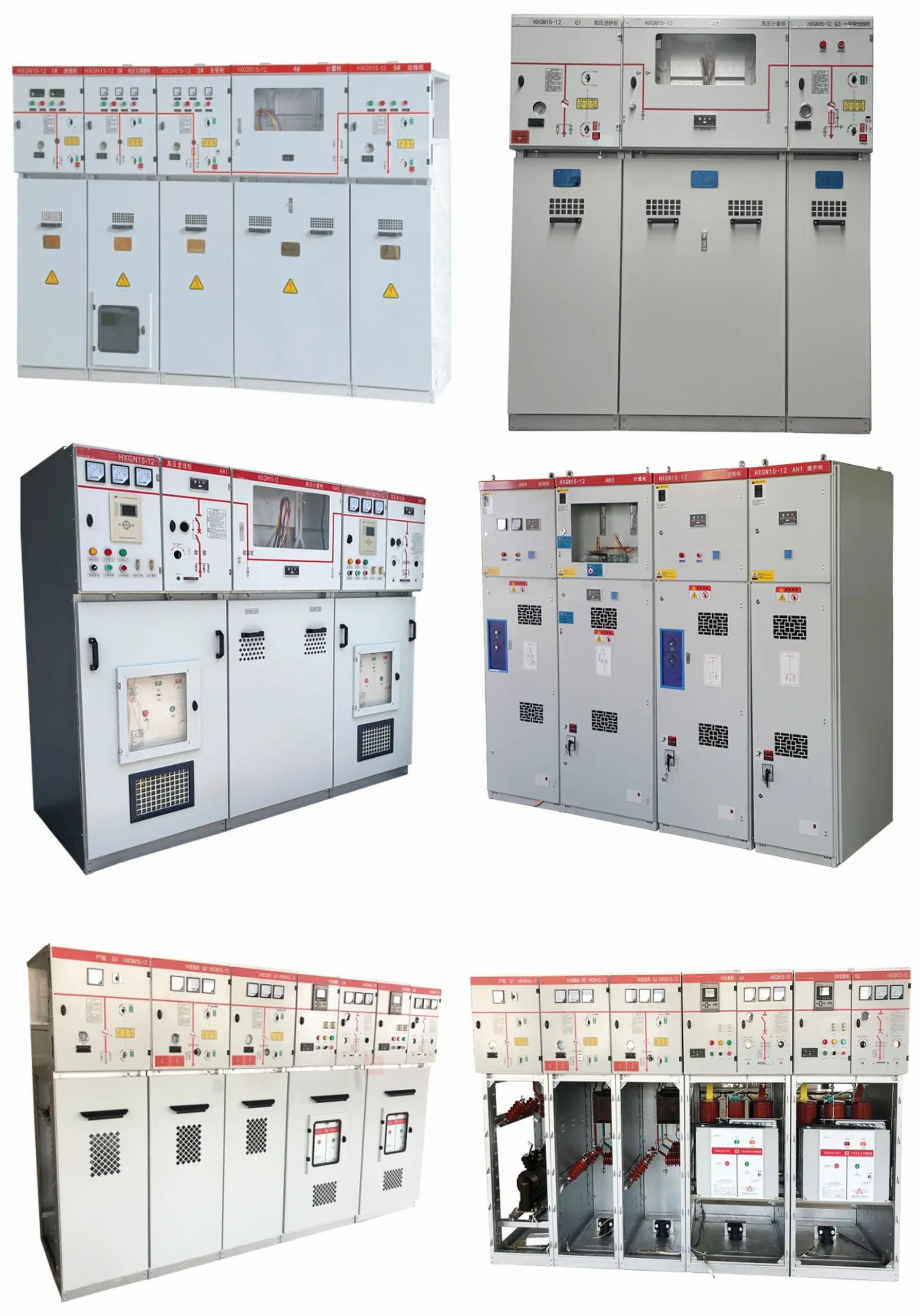

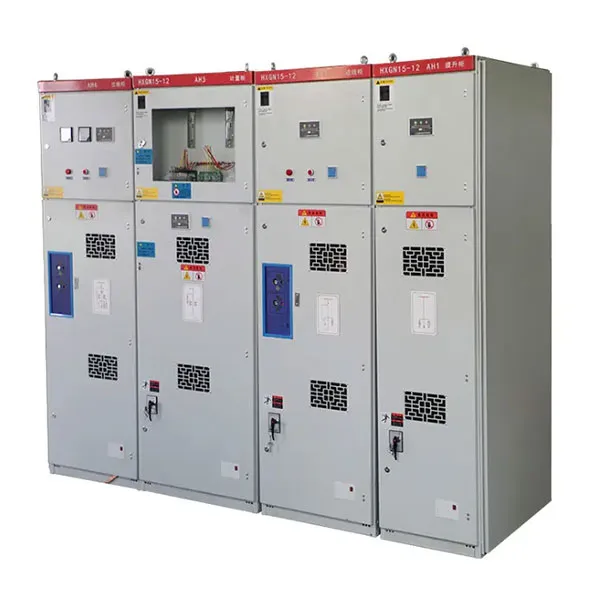

Реальные фотографии товаров

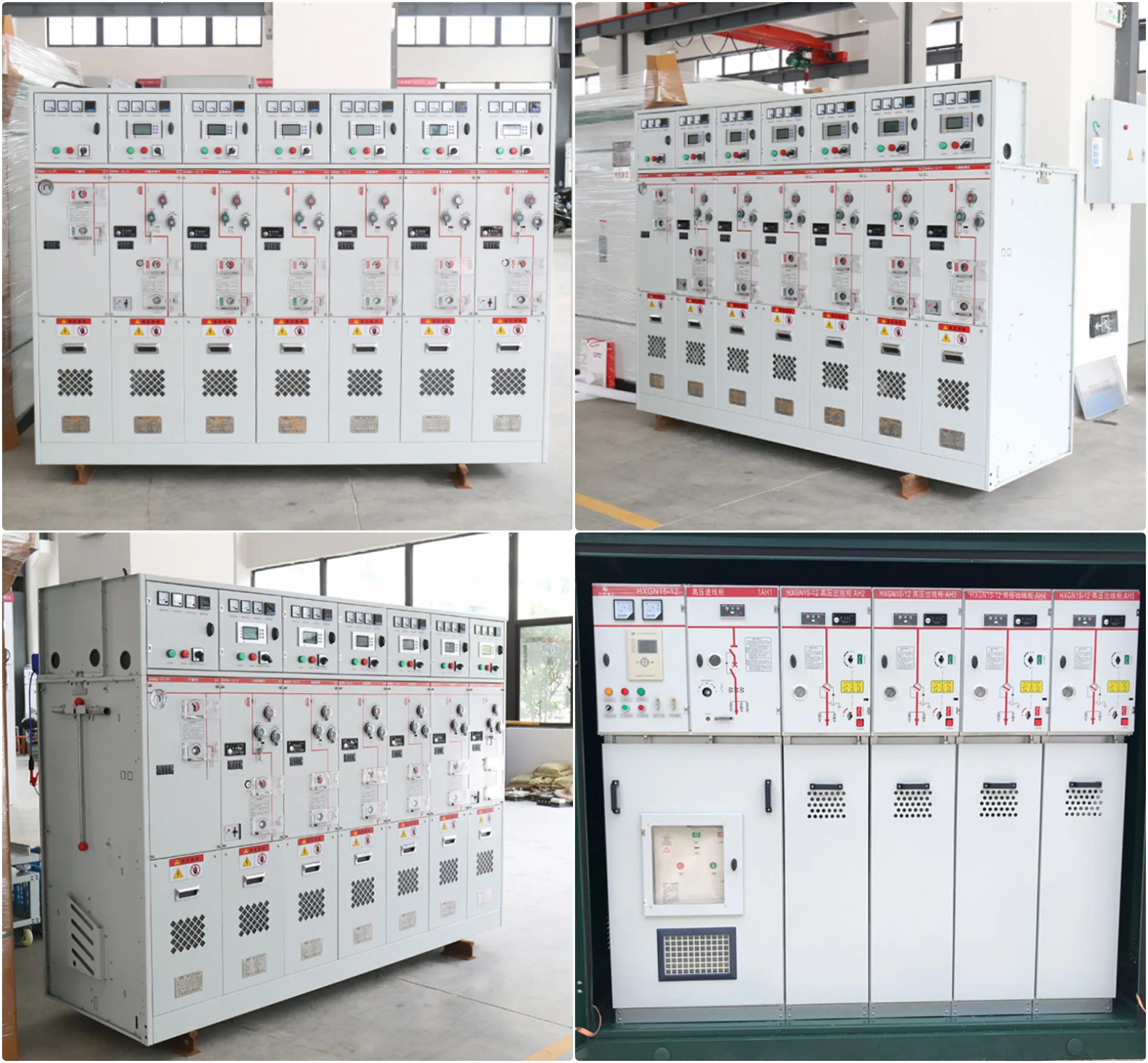

Уголок производственного цеха
Упаковка продукции
Пример применения продукта
