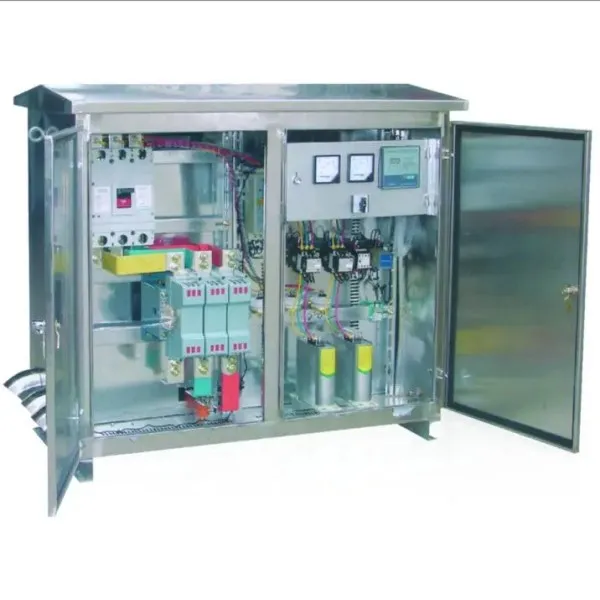

JP 400V 630A 30-400KVA Наружный низковольтный интегрированный распределительный щит (компенсацияуправлениеклеммыосвещение)
Распределительный трансформаторный шкаф с интегрированными функциями (JP-шкаф) разработан в соответствии с требованиями строительства и преобразования электросетей, а также опытом эксплуатации электросетей, в соответствии с принципами безопасности, экономичности, рациональности и надежности.
Описание
маркер
Описание продукта
Распределительный трансформаторный шкаф с интегрированными функциями (JP-шкаф) разработан в соответствии с требованиями строительства и преобразования электросетей, а также опытом эксплуатации электросетей, в соответствии с принципами безопасности, экономичности, рациональности и надежности. Он включает в себя функции распределения электроэнергии, управления, защиты, компенсации реактивной мощности. По требованию заказчика может быть добавлен новый тип наружной интегрированной распределительной коробки с множеством функций, таких как учет электроэнергии и защита от утечки. Изделие обладает преимуществами оригинальной и рациональной конструкции, высокого уровня защиты, удобства установки, ввода в эксплуатацию, технического обслуживания и проверки.
Изделие соответствует стандарту GB7251.1-1997 и прошло сертификацию 3C. Это идеальный низковольтный комплект для преобразования электросети. Распределительный трансформаторный шкаф с интегрированными функциями (JP-шкаф) подходит для систем передачи и распределения электроэнергии переменного тока 50 Гц, 0,5 кВ и номинальным напряжением ниже 0,4 кВ. Эта серия изделий объединяет автоматическую компенсацию реактивной мощности и распределение электроэнергии, а также интегрированную функцию измерения электроэнергии.
Новая модель низковольтного распределительного шкафа для внутреннего и наружного применения, обладающая такими функциями, как защита от утечки тока, перегрузки по току, перенапряжения и обрыва фазы, отличается компактными размерами, простотой установки, низкой стоимостью, защитой от кражи, высокой адаптивностью, устойчивостью к старению, точностью, отсутствием недоразумений с компенсацией и другими преимуществами. Это идеальный продукт для модернизации электросети. Распределительный шкаф
(JP cabinet) изготовлен из высококачественной нержавеющей стали 201/304. Он имеет простой внешний вид и прост в установке.
Стальная пластина обработана электростатическим напылением, что эффективно снижает световое загрязнение снаружи и увеличивает срок службы шкафа. Дверное полотно имеет пенополиуретановое покрытие, что делает его более прочным и предотвращает деформацию. Замок дверцы шкафа выполнен в американском стиле с регулируемым замком, что повышает защиту от кражи электроэнергии. С обеих сторон корпуса шкафа установлены треугольные железные подъемные кольца, что облегчает монтаж и отладку на строительной площадке.
Основные области применения: Широко используется на подстанциях, заводах, промышленных и горнодобывающих предприятиях, крупных электростанциях, нефтяных и химических предприятиях, крупных металлургических комбинатах, в электроэнергетических центрах высотных зданий, для компенсации реактивной мощности, учета электроэнергии, распределения электроэнергии и в других случаях.

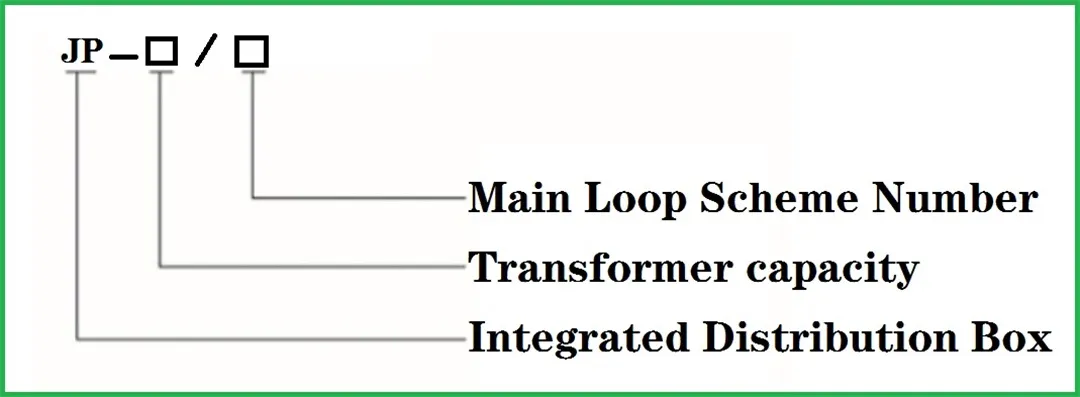

Описание модели

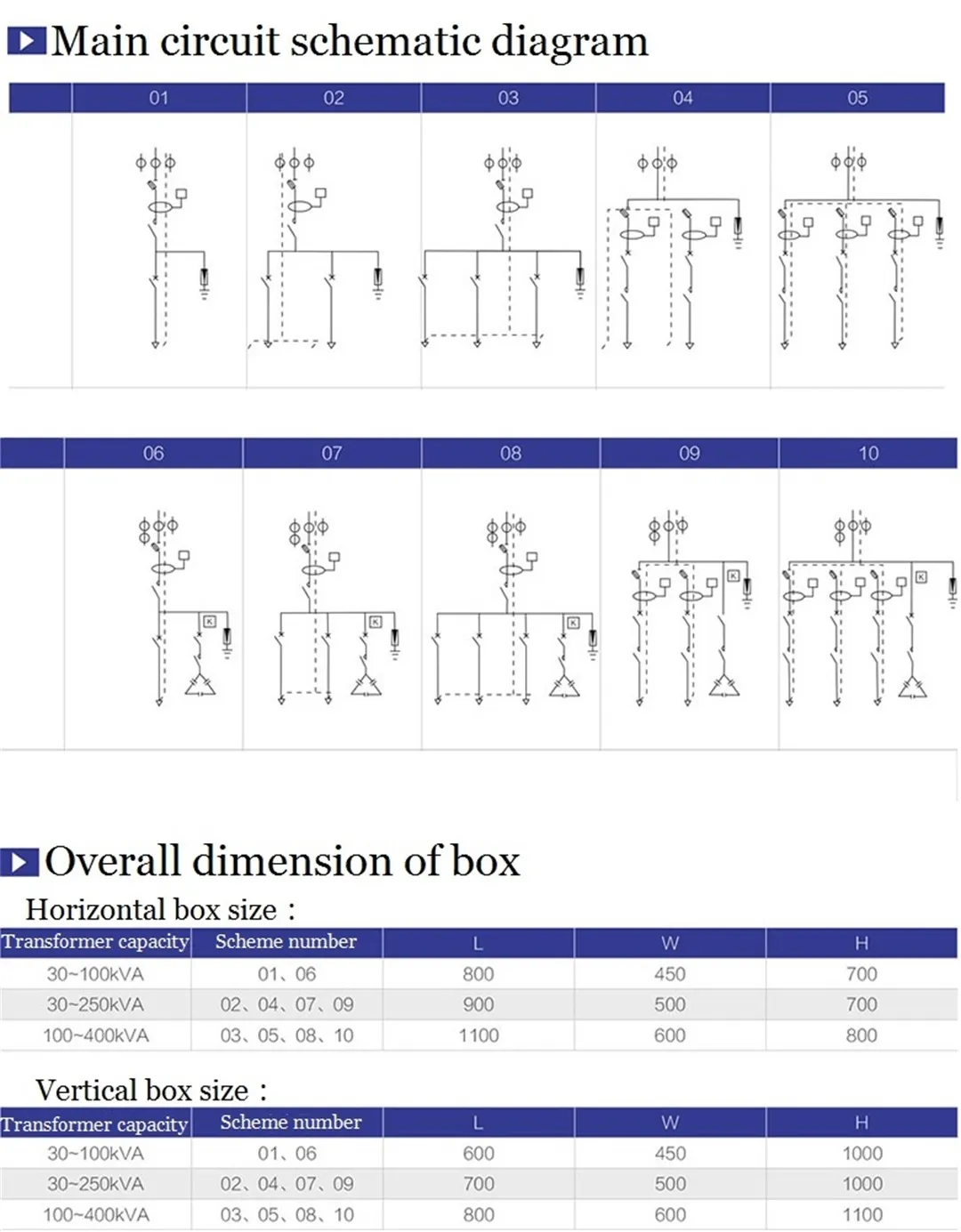

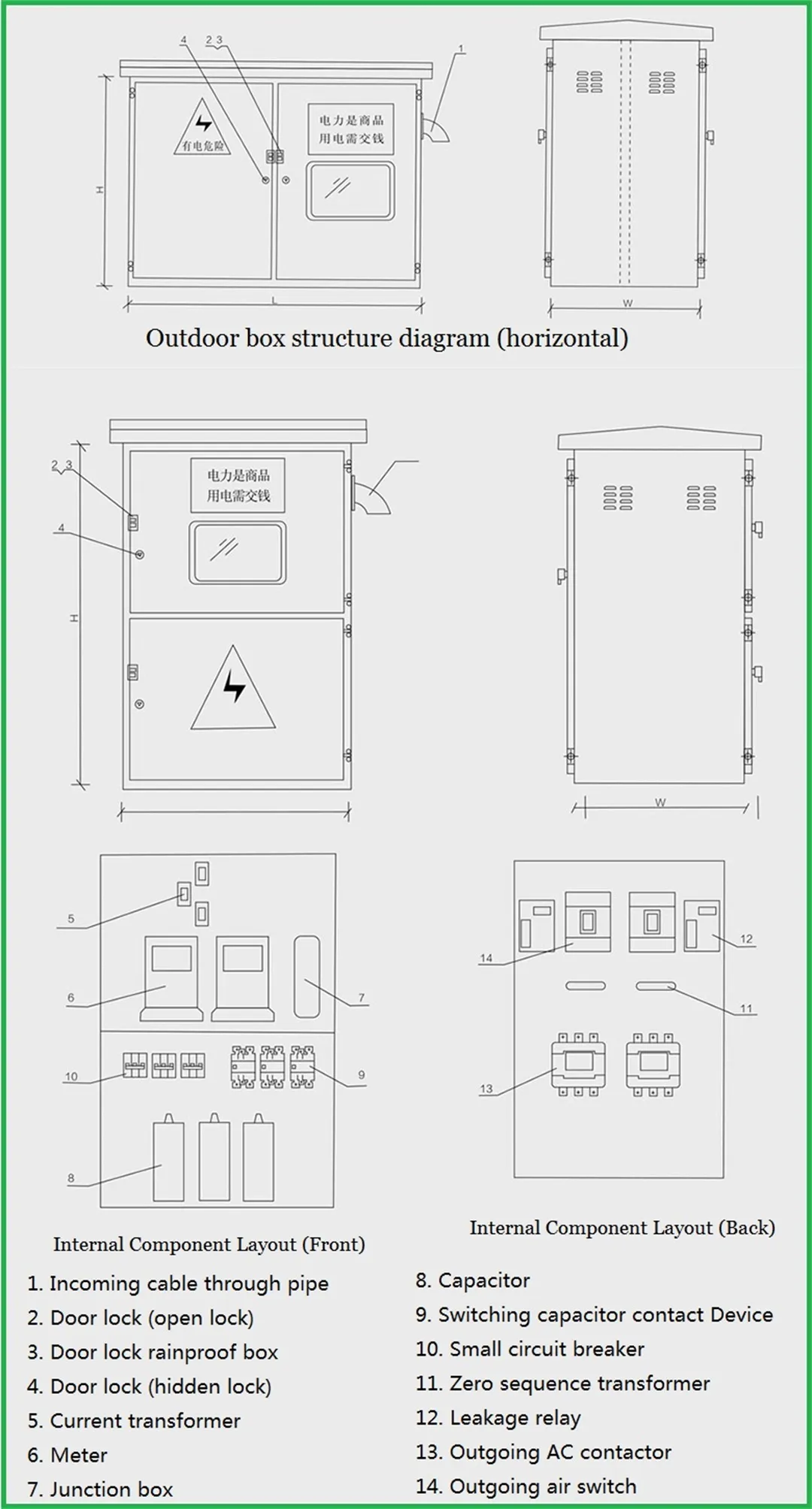

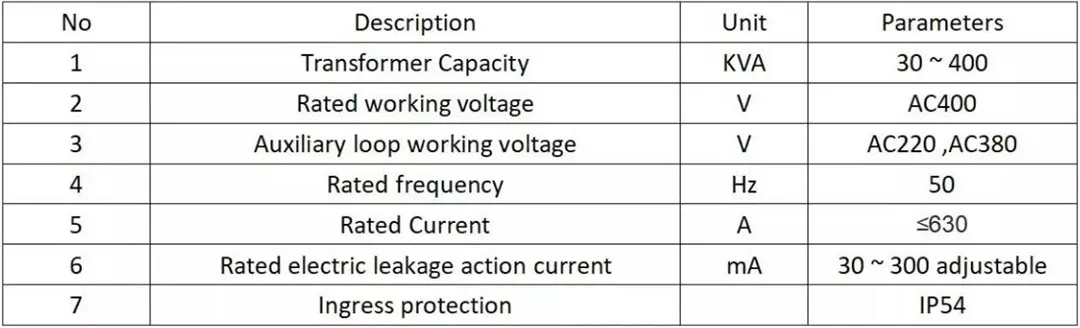

Технические параметры изделия и внешние габариты
Основные функции и конструктивные особенности изделия
Основные функции продукта
1. Функция распределения электроэнергии: полностью заменяет традиционную функцию распределительной коробки.
2. Функция учета: контроллер интегрирует прецизионные измерительные приборы, которые могут контролировать, записывать и сохранять различные показатели электроэнергии.
3. Функция компенсации: одновременно с распределением электроэнергии, при необходимости, автоматически выполняется компенсация реактивной мощности на линии.
4. Функция связи: благодаря собственному беспроводному коммуникационному модулю оператор может дистанционно управлять оборудованием (включая: считывание данных, настройку параметров, дистанционное ручное переключение и т. д.).
5. Функция отображения: полнофункциональный китайский интерфейс, позволяющий в режиме реального времени отображать три основных параметра электросети: напряжение, ток, гармоническое напряжение, гармонический ток, активную мощность, реактивную мощность, активную энергию, коэффициент мощности и рабочее состояние конденсатора.
6. Функция защиты: Устройство обладает совершенными функциями сигнализации и реагирования на такие события, как перенапряжение, пониженное напряжение, обрыв фазы, превышение стандартного тока нулевой последовательности (дисбаланс нагрузки) и превышение стандартного уровня гармоник, что обеспечивает безопасность оборудования.
7. Функция записи: Устройство может записывать напряжение, ток, активную мощность, реактивную мощность, коэффициент мощности, гармонические искажения, 3, 5, 7, 9, 111, 13, субгармоники и напряжение в режиме онлайн ежемесячно и ежедневно, фиксируя максимальные и минимальные значения, а также время их возникновения. Устройство может записывать все время работы, включая такие события, как включение и выключение устройств, ручное включение/выключение конденсаторов и т. д., предоставляя необходимую основу для анализа аварий. Процесс переключения конденсаторов компенсации реактивной мощности может быть записан, предоставляя пользователям наглядную информацию для детального понимания эффекта компенсации реактивной мощности.
Электрические характеристики изделия
1) Электрическая схема полностью учитывает особенности электросети и разработана с учетом безопасности, надежности и простоты использования, принимая во внимание особенности малых городов, а также подходит для промышленных и горнодобывающих предприятий.
2) С учетом особенностей сельских и городских электросетей, мы выбрали высокоэффективные контроллеры компенсации реактивной мощности, подходящие для требований преобразования электросети в соответствии с конкретными условиями, а также можем добавить устройства защиты от утечки по мере необходимости пользователя.
3) Исполнительный элемент переключения конденсаторов может быть выполнен с использованием электронного переключателя или специального контактора переменного тока в соответствии с требованиями пользователя.
4) Использование высокоэффективных самовосстанавливающихся низковольтных шунтирующих конденсаторов из металлизированной полипропиленовой пленки позволяет улучшить коэффициент мощности, сэкономить энергию и повысить качество электроснабжения.
5) Своевременное и быстрое реагирование, хороший эффект компенсации, надежная работа, а также возможность добавления защиты от утечки тока в соответствии с потребностями пользователя;
6) Функции защиты: от перенапряжения, перегрузки, пониженного напряжения, пониженного тока, короткого замыкания, обрыва фазы, переполнения нулевой последовательности и т. д.;
7) Функция автоматического режима работы: отключение после сбоя питания и автоматическое восстановление через 10 секунд после возобновления подачи электроэнергии;
8) Способствует повышению коэффициента мощности сети до уровня выше 0,95;
9) Изготовлен из нержавеющей стали или материала SMC, отлитого при высокой температуре и высоком давлении, обладает высокой прочностью, модулем упругости и хорошей ударопрочностью;
10) Вес на 1/3 меньше, чем у металлического корпуса аналогичной спецификации, что позволяет заменить металлический корпус и значительно сэкономить металлические материалы;
11) Отличная электрическая изоляция обеспечивает безопасность при использовании внутри и вне помещений;
12) Хорошая коррозионная стойкость и устойчивость к старению, возможность использования в различных сложных условиях, срок службы может достигать 20 лет.
13) Комбинированный корпус прост в установке, а гибкая комбинация позволяет удовлетворить потребности различных помещений.

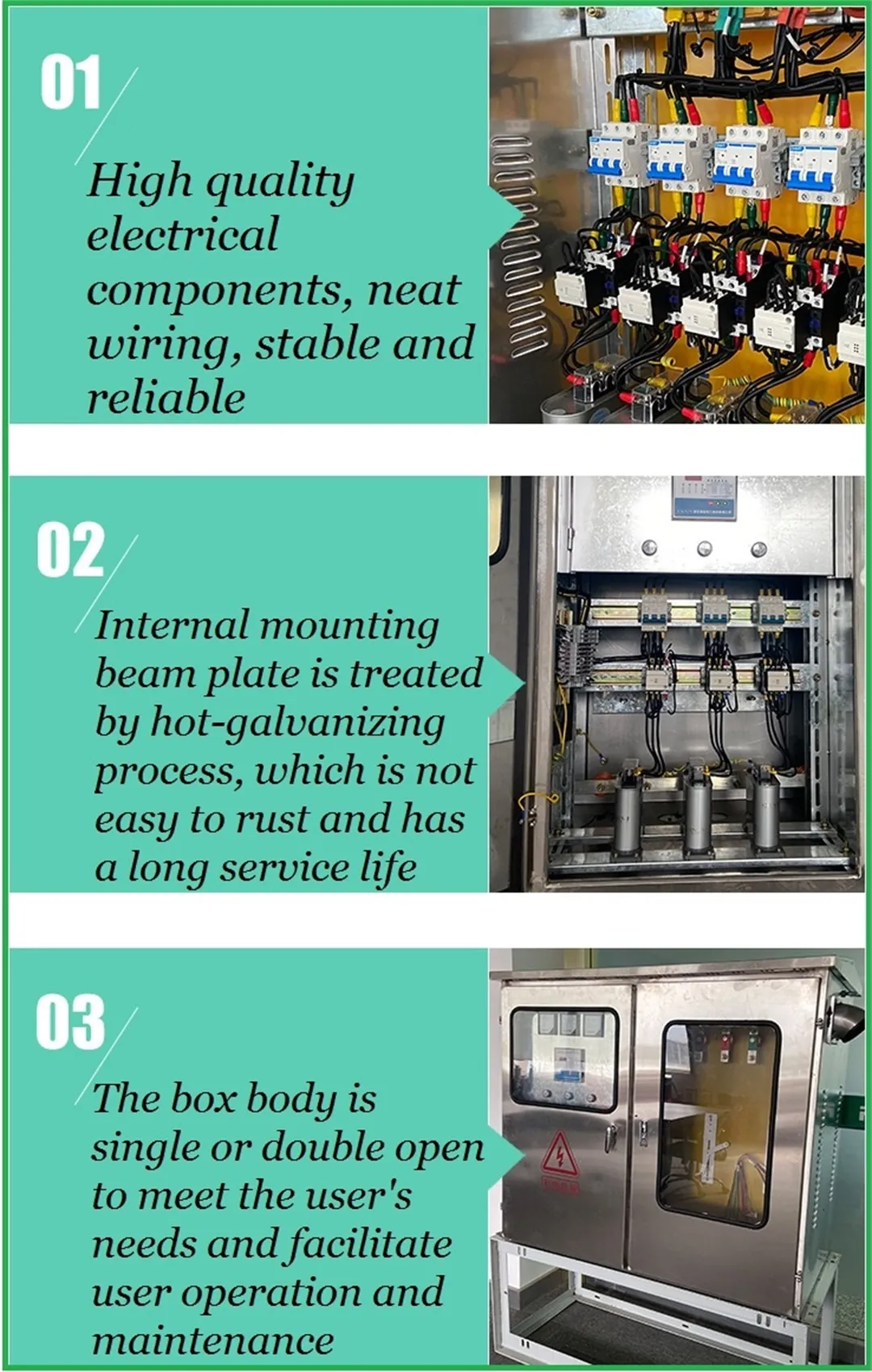

Конструкция корпуса
1. Каркас полностью собран из профильной стали и частично сварен. Его жесткость и несущая способность соответствуют требованиям к установке электрических компонентов. Металлические детали корпуса имеют антикоррозионное покрытие: гальванизацию или электростатическое напыление.
2. Основные шины расположены за верхней частью корпуса, а зажимы для шин используются в качестве блочной конструкции, обладающей высокой механической прочностью и изоляционной прочностью, и выдерживающей эффективное значение 15 кА и пиковое значение 30 кА.
3. Корпус изготовлен из нержавеющей стали, обладающей антикоррозионными свойствами. По краям двери добавлены резиновые вставки. При закрытии двери вставки между дверью и корпусом имеют определенный ход сжатия, предотвращая прямое столкновение двери и корпуса и повышая уровень защиты двери.
4. Дверца прибора, оснащенная электрическими компонентами, соединена с корпусом многожильными отожженными медными проводами, а монтажные элементы в шкафу соединены с корпусом заземляющими винтами с насечкой, образуя полную цепь защиты от замыкания на землю.
5. Уровень защиты корпуса соответствует IP44.
Условия окружающей среды
1. Температура окружающего воздуха не должна превышать +40°C, не должна быть ниже -25°C, а средняя температура за 24 часа не должна превышать +35°C.
2. При наружной установке и использовании высота места эксплуатации не должна превышать 2500 м.
3. Относительная влажность окружающего воздуха не должна превышать 50% при максимальной температуре +40°C, при этом допускается относительно высокая относительная влажность при более низкой температуре (например, 90% при +20°C). Возможны кратковременные эффекты конденсации.
4. При установке оборудования наклон к вертикальной плоскости не должен превышать 5 градусов.
5. Оборудование следует устанавливать в месте без сильной вибрации и ударов, а также в месте, где электрические компоненты не подвержены коррозии.
Подробная информация о товаре

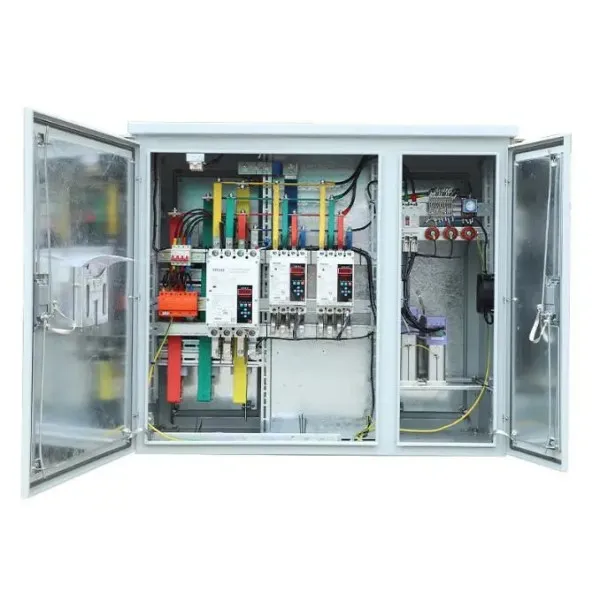

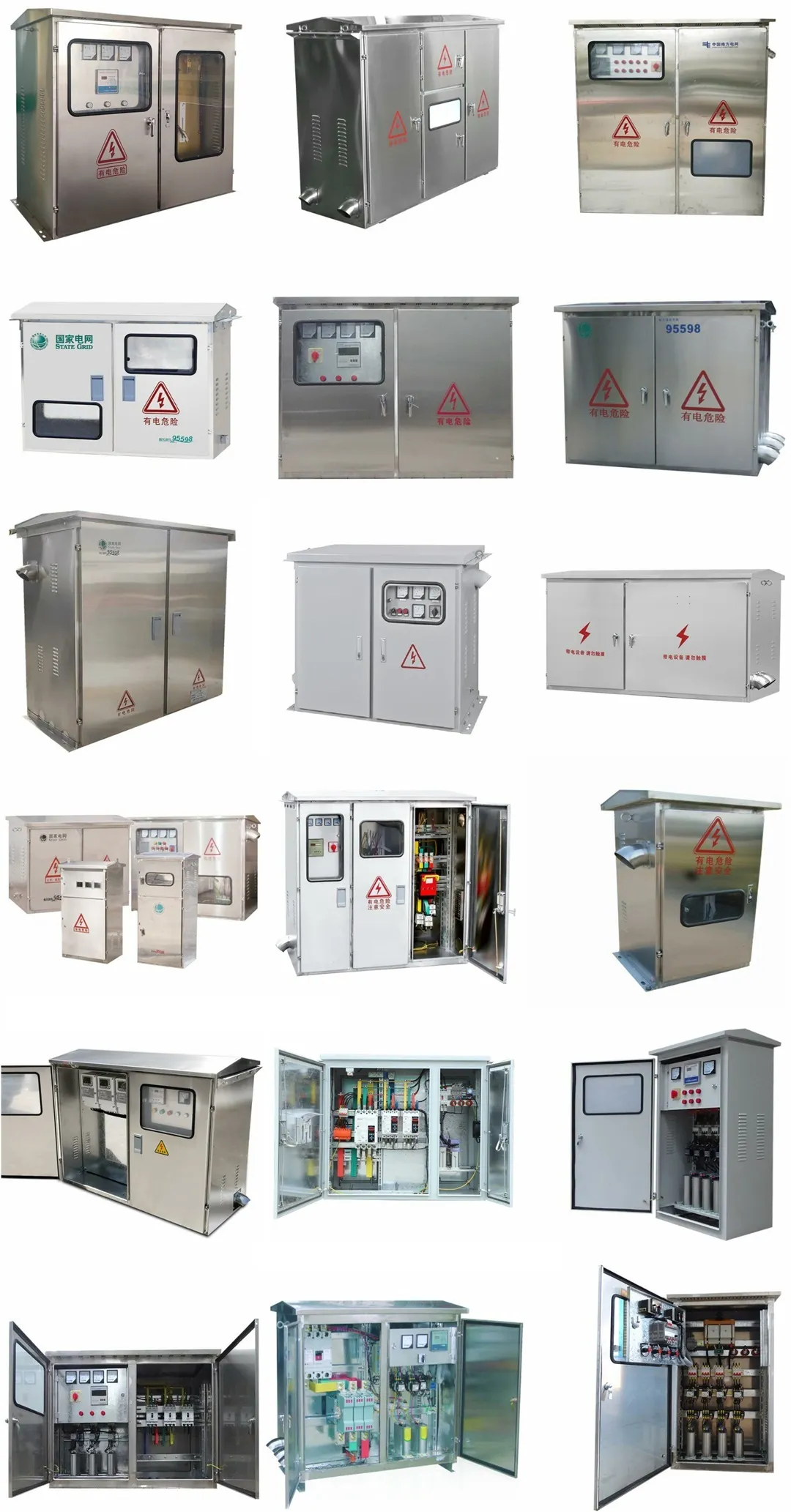

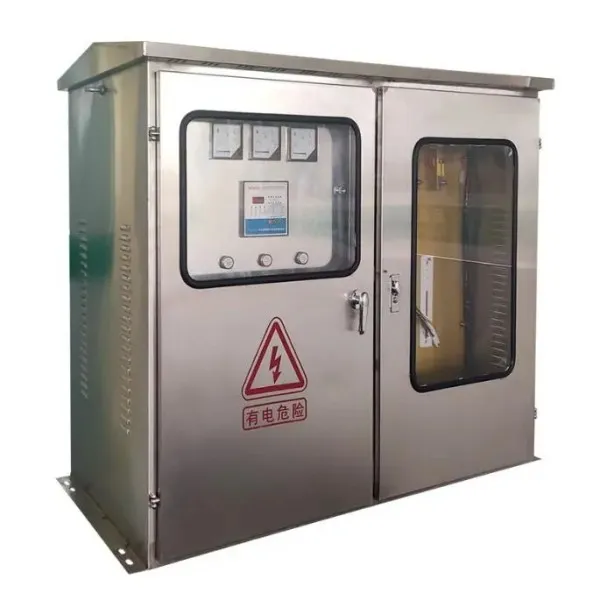

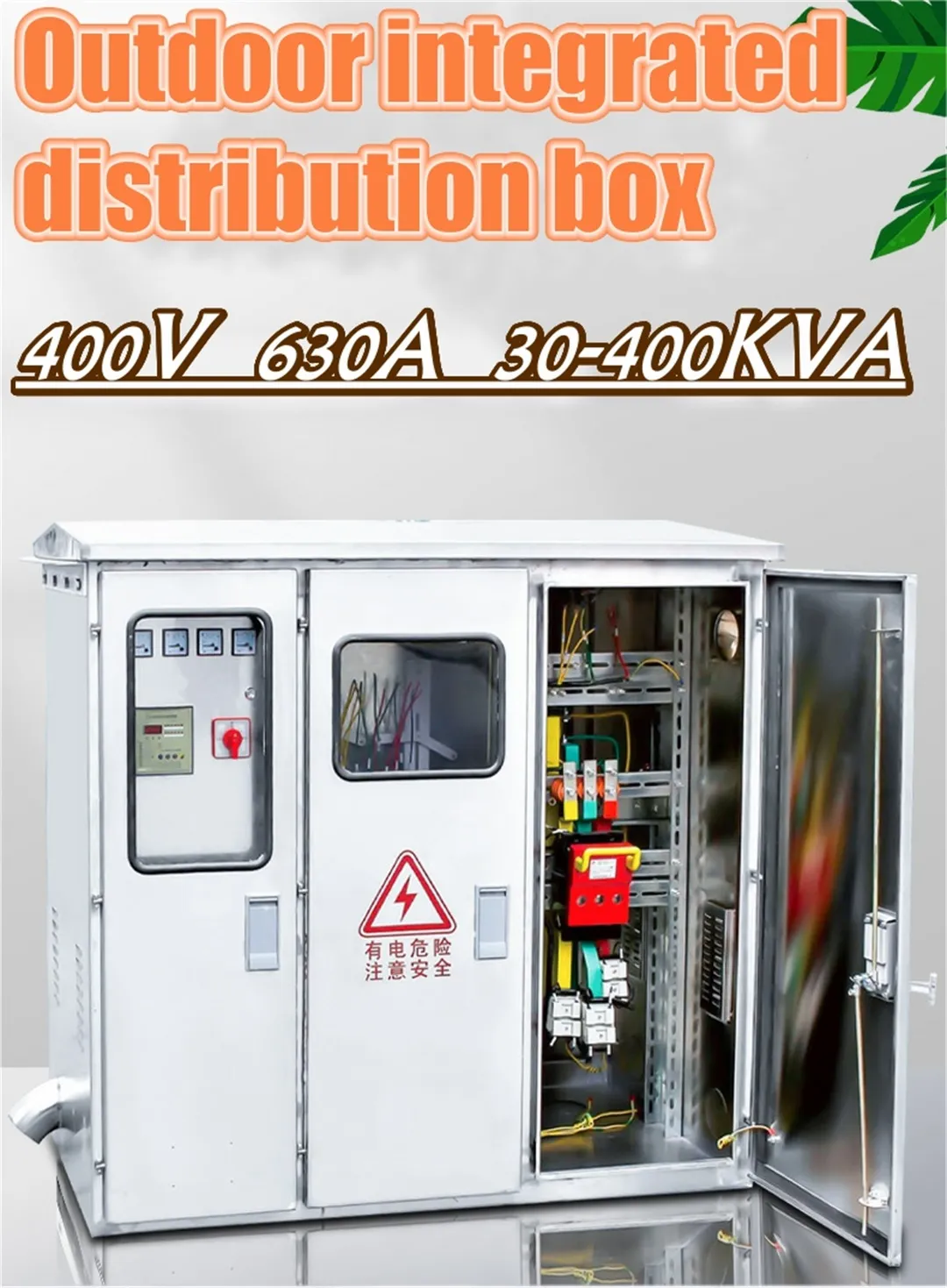

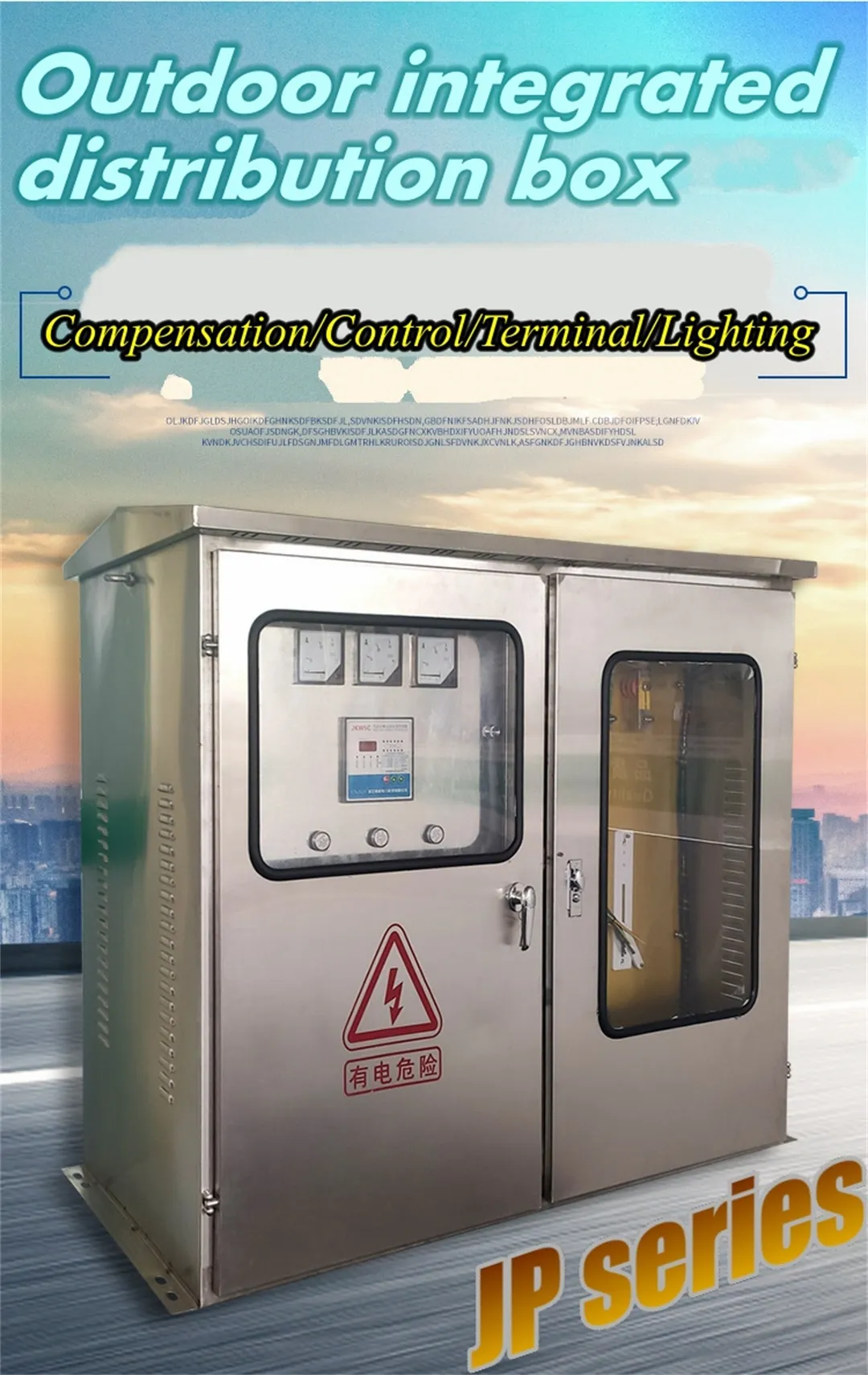

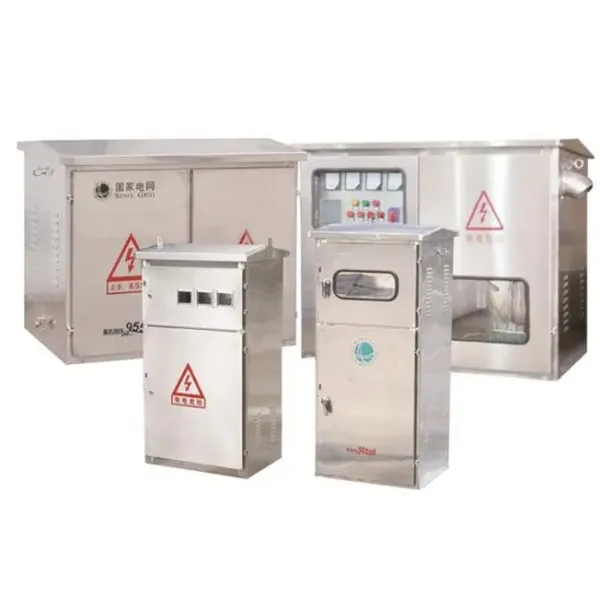

Реальные фотографии товаров

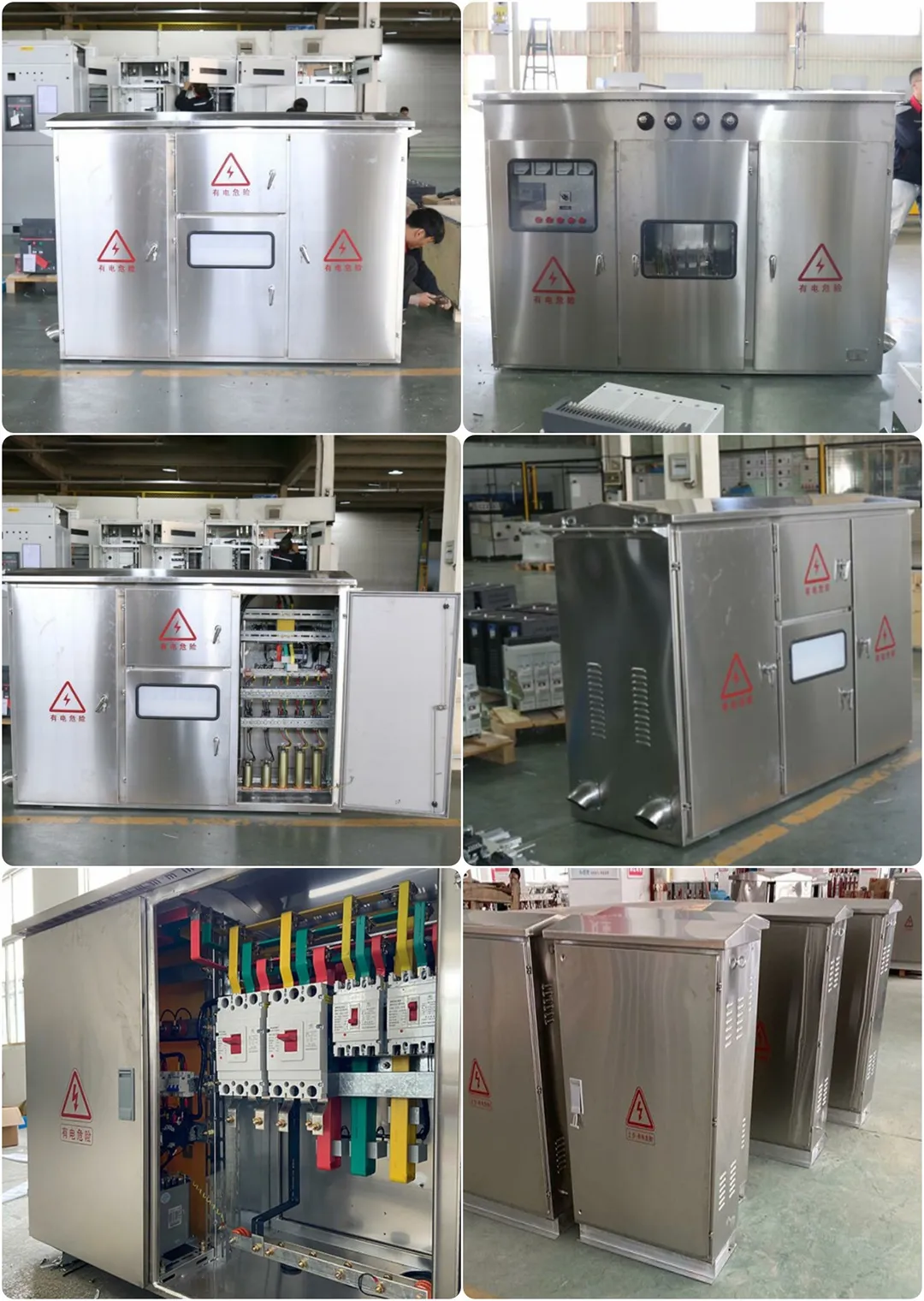

Уголок производственного цеха
Упаковка продукции

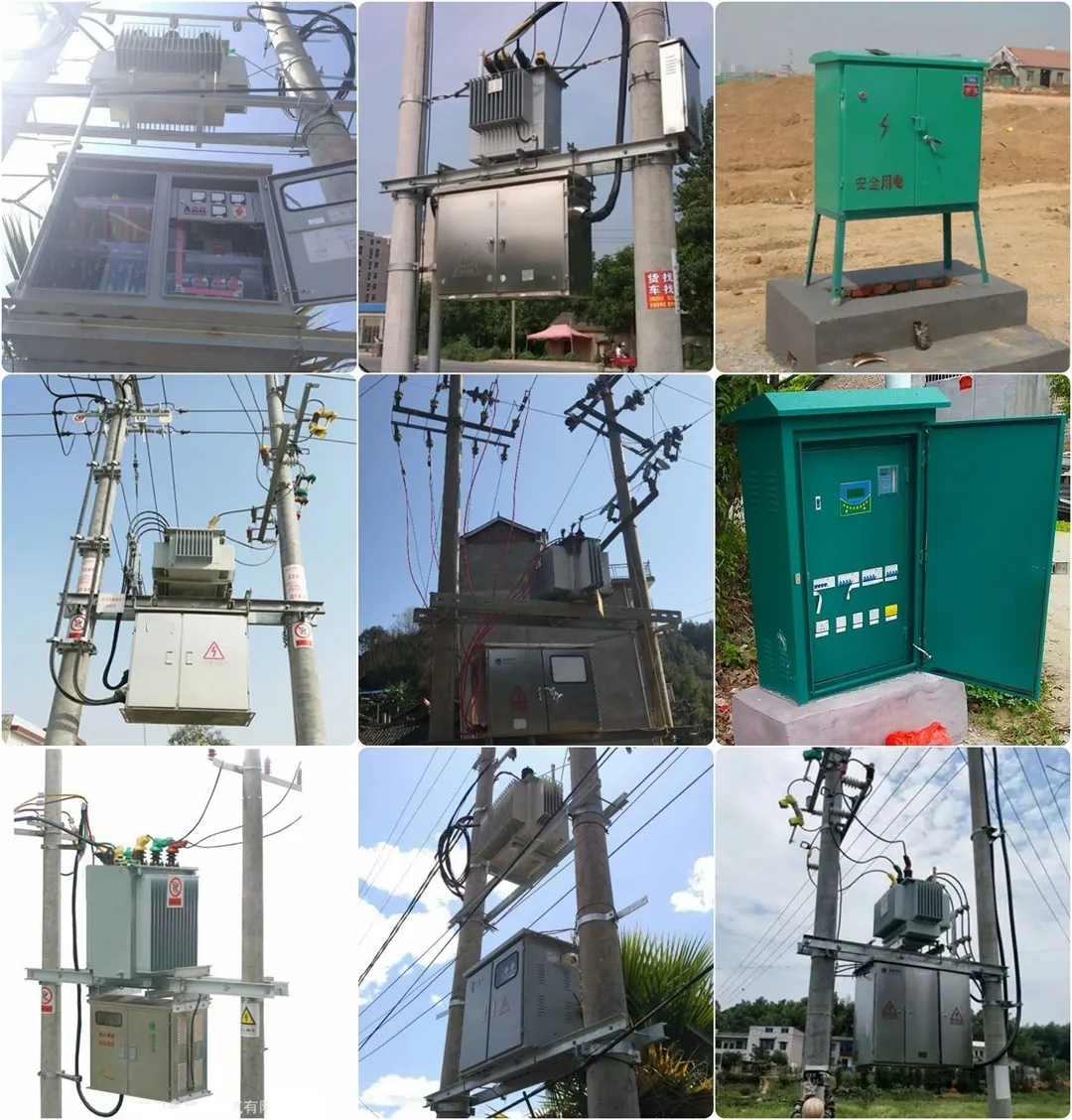

Пример применения продукта
