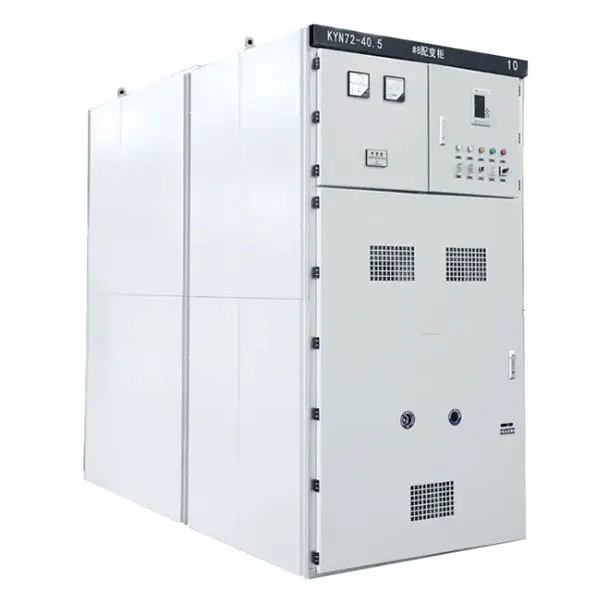

KYN61 40,5 кВ 1250 А 1600 А 2000 А Бронированное съемное высоковольтное распределительное устро
KYN61-40.5(Z) — бронированное съемное распределительное устройство переменного тока в металлическом корпусе, представляющее собой полный комплект устройств распределения электроэнергии внутри помещений с трехфазным переменным током частотой 50 Гц и номинальным напряжением 40,5 кВ.
Описание
маркер
Описание продукта
KYN61-40.5(Z) — бронированное съемное распределительное устройство переменного тока в металлическом корпусе, представляющее собой полный комплект устройств распределения электроэнергии внутри помещений с трехфазным переменным током частотой 50 Гц и номинальным напряжением 40,5 кВ. Используется на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях для приема и распределения электроэнергии, контроля, защиты и мониторинга воздействия на цепи, а также в местах с частой эксплуатацией. Распределительное устройство соответствует стандартам GB3906-2006, GB/T11022-1999 и DL/T 404-2007.

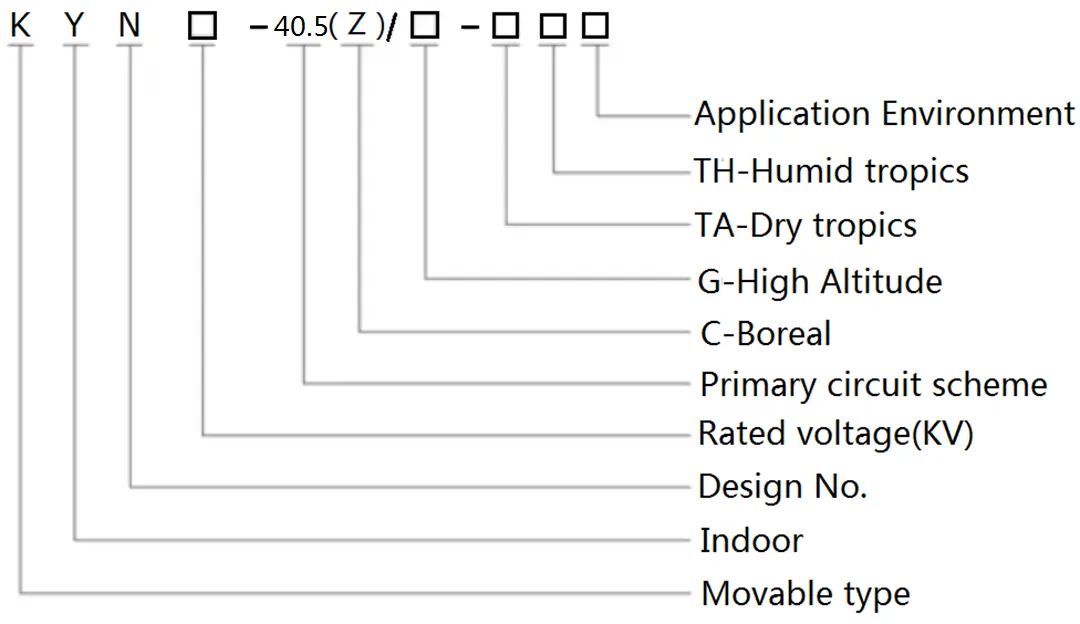

Описание модели

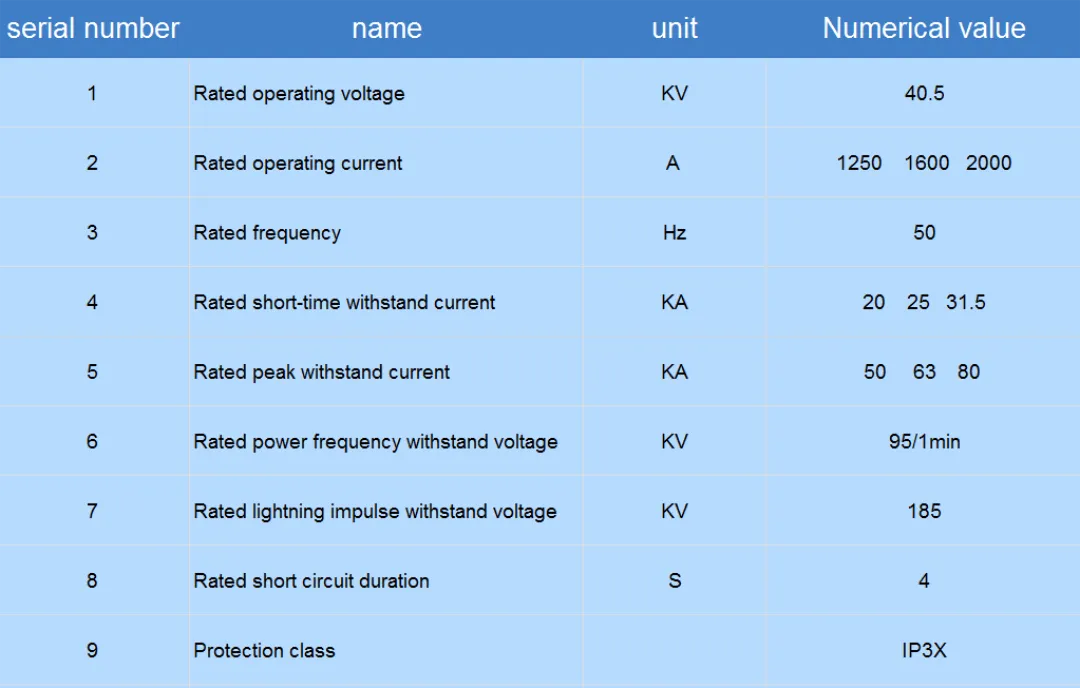

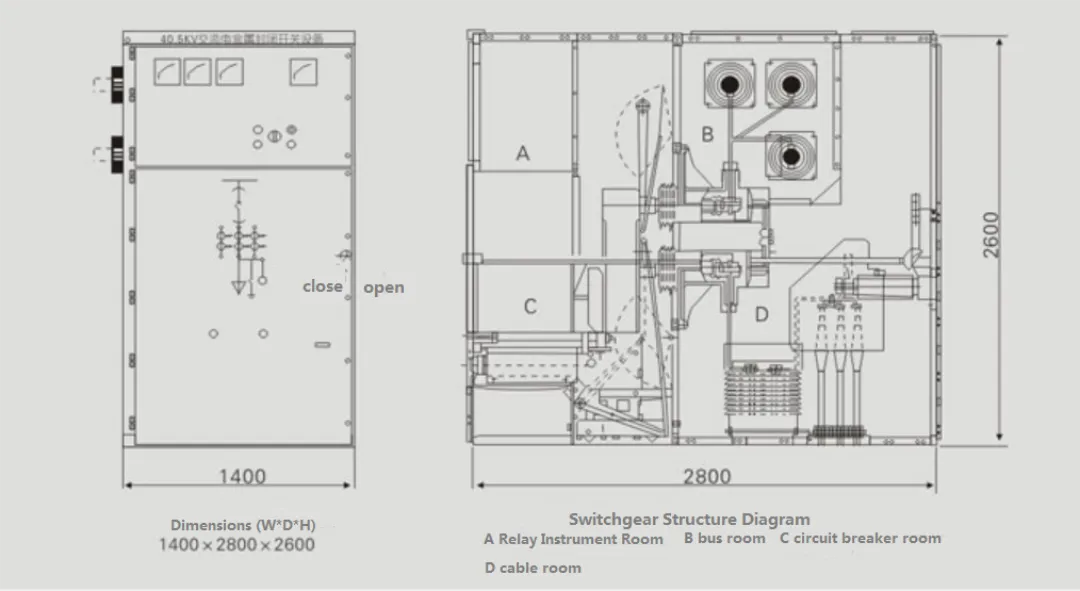

Технические параметры изделия и внешние габариты
Технические параметры вакуумного выключателя

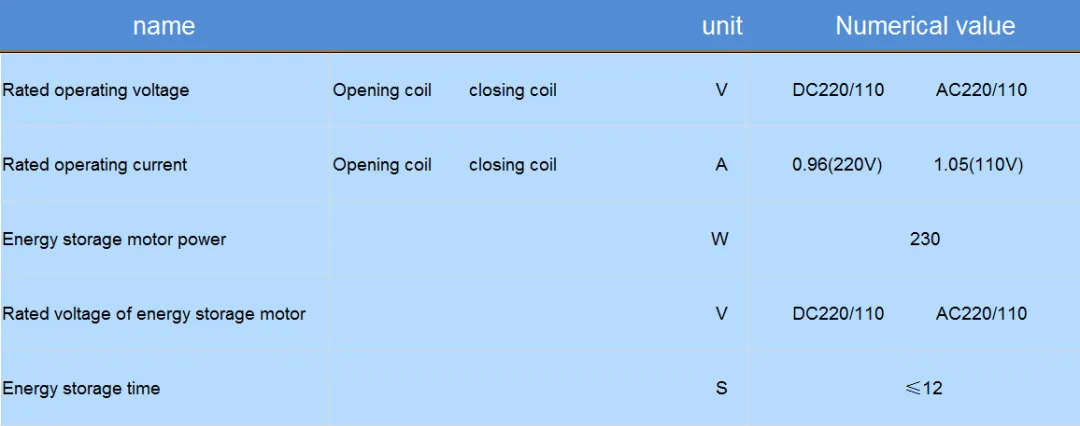

Технические параметры механических систем с пружинным приводом
Технические параметры вакуумного распределительного шкафа
Особенности структуры продукта
1. Конструкция шкафа выполнена в сборном виде, а автоматический выключатель имеет напольную конструкцию на тележке;
2. Используется новый вакуумный автоматический выключатель с комбинированной изоляцией, отличающийся простотой замены и хорошей совместимостью;
3. В раме тележки установлен механизм подачи с винтовой гайкой, что позволяет легко перемещать тележку и предотвращает ошибки при работе и повреждение конструкции;
4. Все операции можно выполнять при закрытой дверце шкафа;
5. Блокировка главного выключателя, тележки и дверцы шкафа с выключателями осуществляется с помощью принудительной механической блокировки, что соответствует функции «пятиуровневой защиты»;
6. Достаточно места в кабельном отсеке для подключения нескольких кабелей;
7. Быстрозаземляющий выключатель для заземления и замыкания цепей короткого замыкания;
8. Степень защиты наружного корпуса IP3X, степень защиты дверцы тележки при открытом состоянии IP2X.
9. Изделие соответствует стандартам GB3906-2006, DL/T 404-2007 и международному стандарту IEC298.
Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.
Подробная информация о товаре

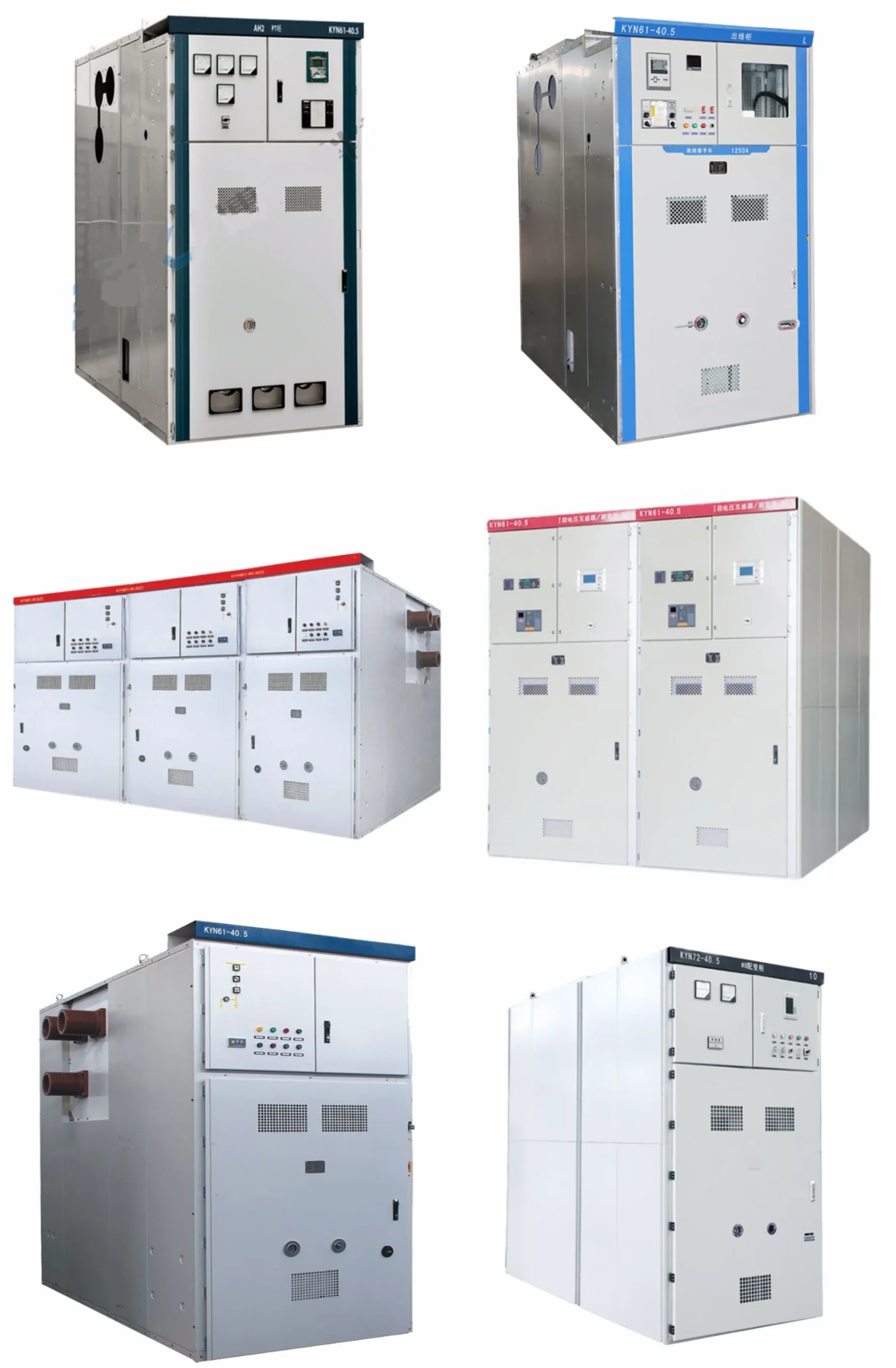

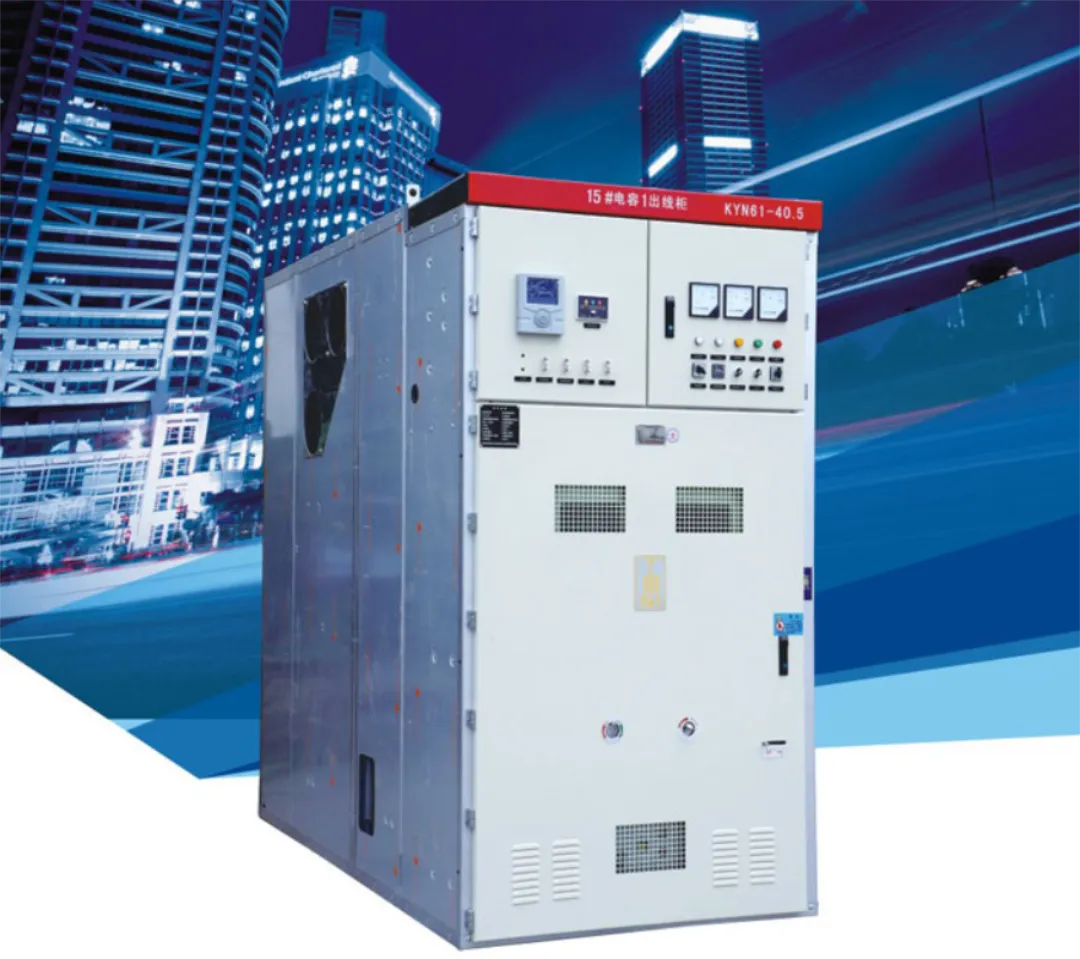

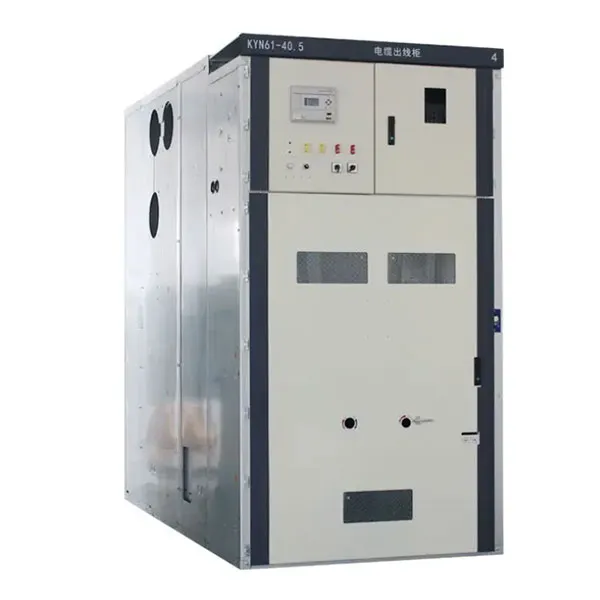

Реальные фотографии товаров
Уголок производственного цеха

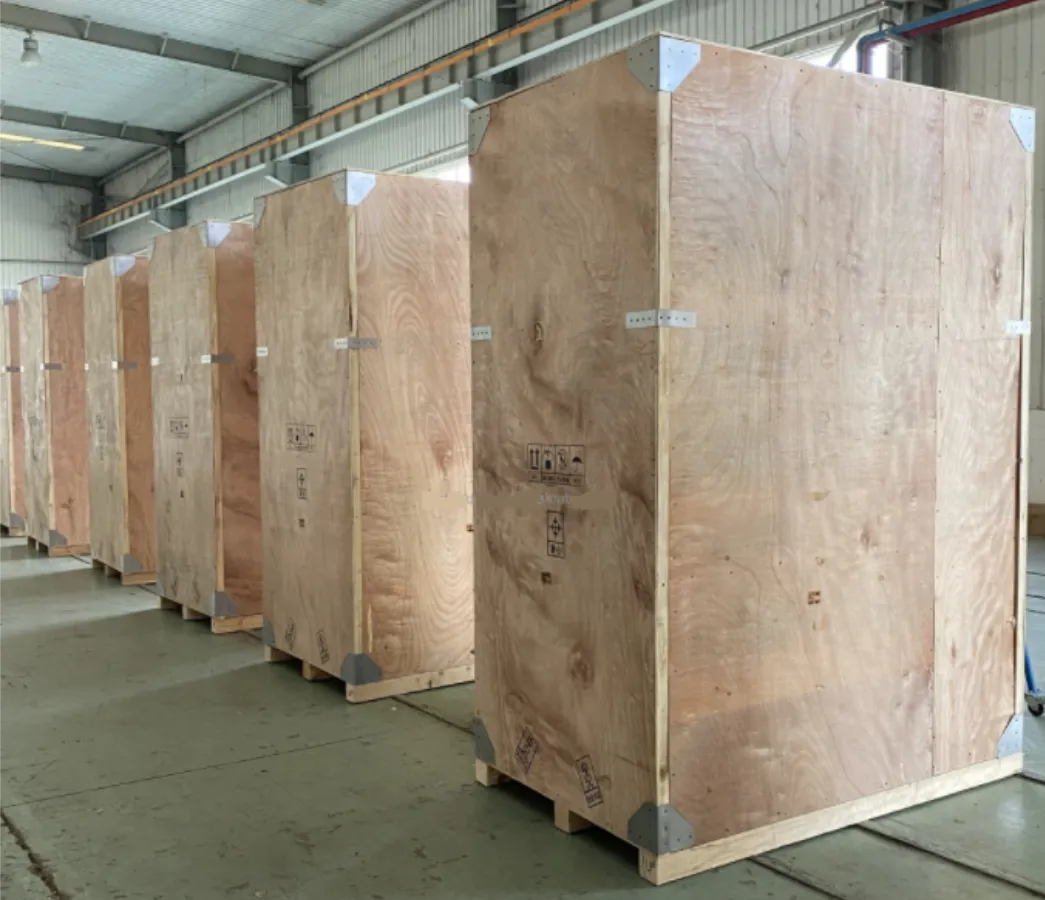

Упаковка продукции
Пример применения продукта
