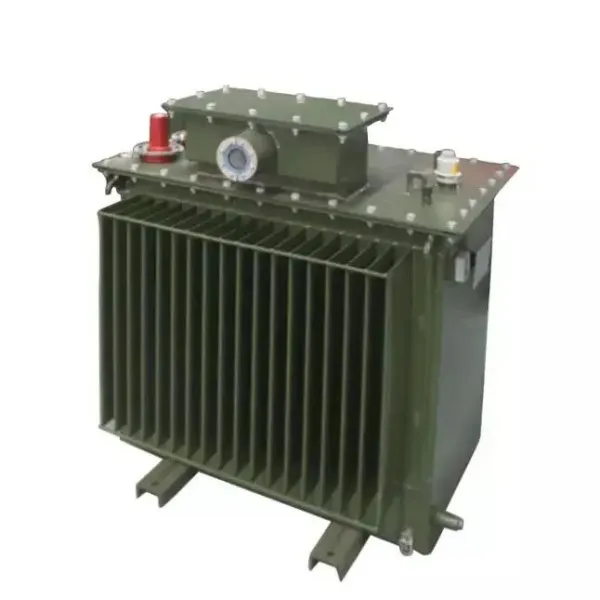

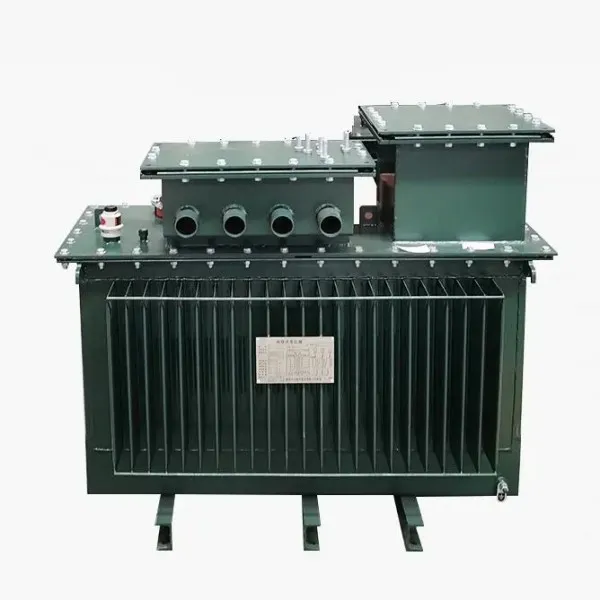

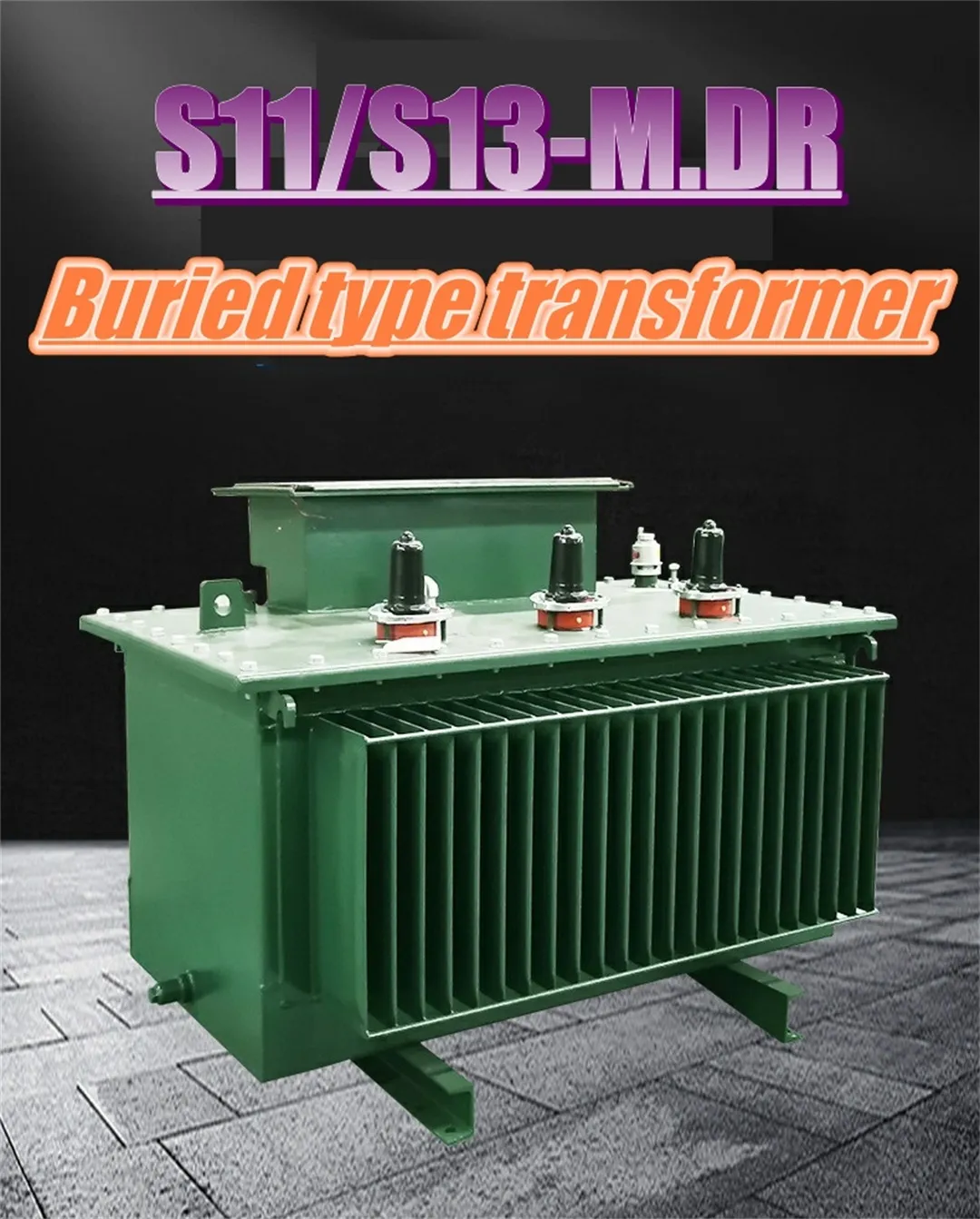

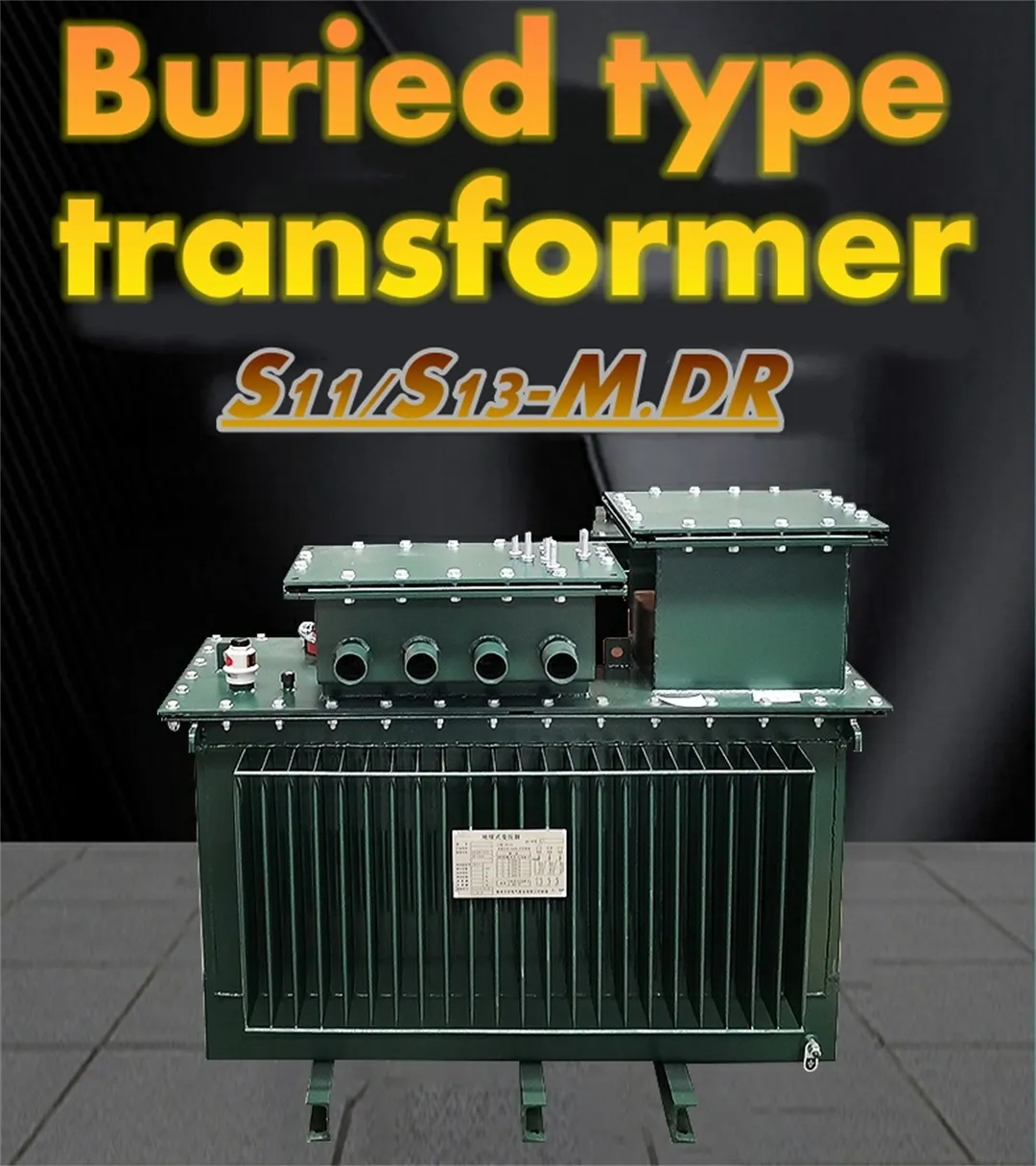

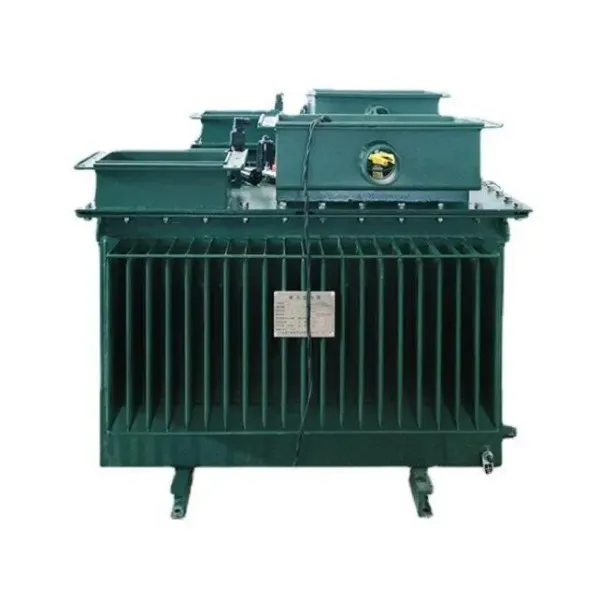

S11S13-MRD 6.310KV 30-1600KVA Предварительно установленный интеллектуальный трехфазный силовой трансформатор для подз

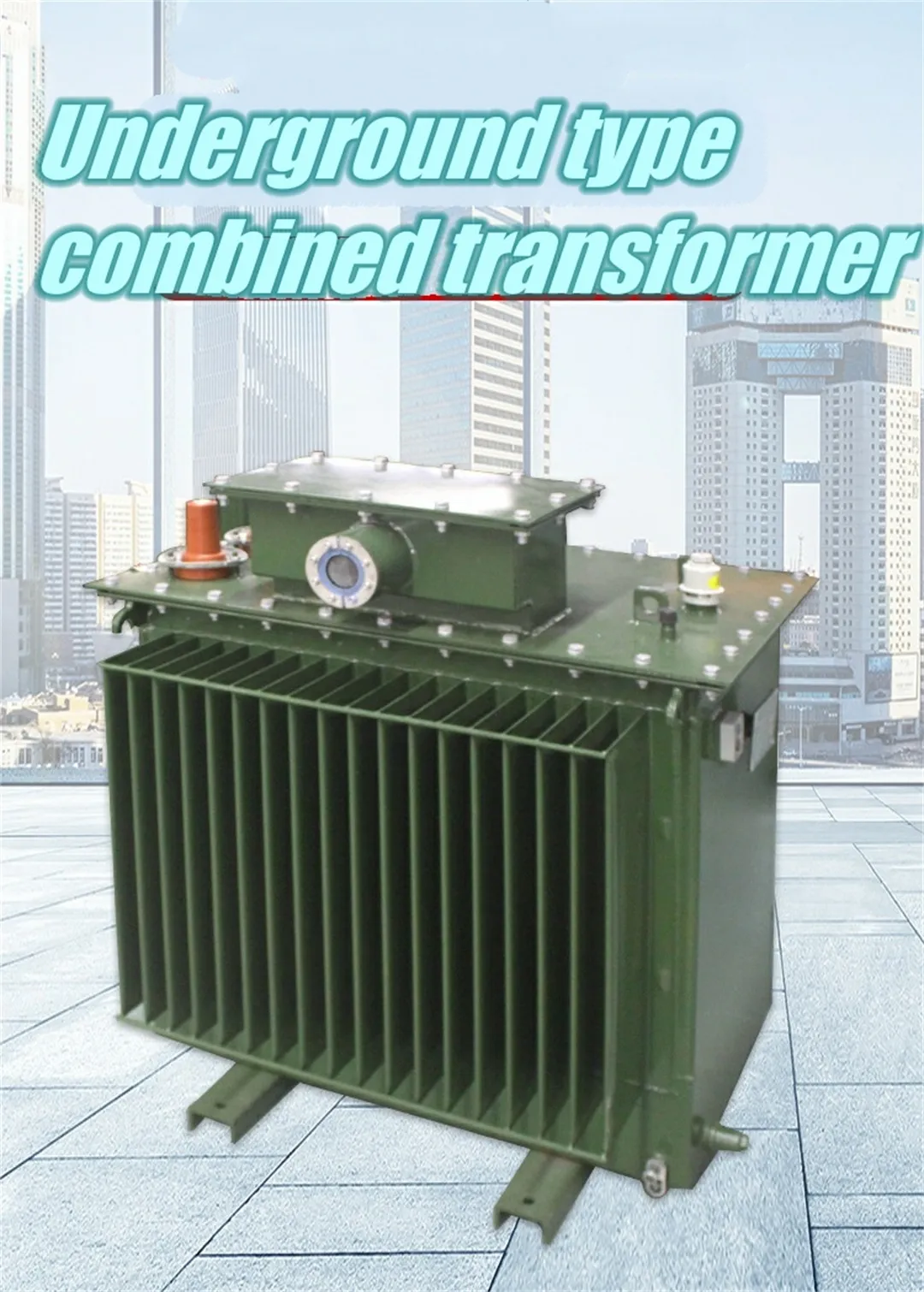

Подземный трансформатор — это тип трансформатора, объединяющий сам трансформатор и соответствующее вспомогательное оборудование, устанавливаемый под наружной опорной плоскостью без прямого контакта с общественным пространством и допускающий погружение в воду для работы в течение определенного периода времени.
Описание
маркер
Описание продукта
Подземный трансформатор — это тип трансформатора, объединяющий сам трансформатор и соответствующее вспомогательное оборудование, устанавливаемый под наружной опорной плоскостью без прямого контакта с общественным пространством и допускающий погружение в воду для работы в течение определенного периода времени.
Он подходит для городской среды (установка в подвалах или цокольных этажах), особенно в густонаселенных центральных городах. Конструкция подземных трансформаторов и низковольтных информационных щитов соответствует концепции городского экологического дизайна и украшает окружающую среду. Благодаря небольшой площади, удобству установки и отсутствию необходимости в техническом обслуживании, он широко используется в городских системах распределения электроэнергии, на парковках, эстакадах, в аэропортах, портах, тоннелях, туристических достопримечательностях и других местах с ограниченной площадью, в системах распределения электроэнергии и в местах со строгими требованиями к площади и высоте.
Конструкция изделия полностью герметична, а корпус изготовлен из коррозионностойкой нержавеющей стали, что обеспечивает высокую коррозионную стойкость и водонепроницаемость, степень защиты IP68. Данная модель может быть установлена в колодце с плохой городской дренажной системой. Даже при погружении в воду устройство продолжает работать в обычном режиме, что значительно расширяет круг его применения.

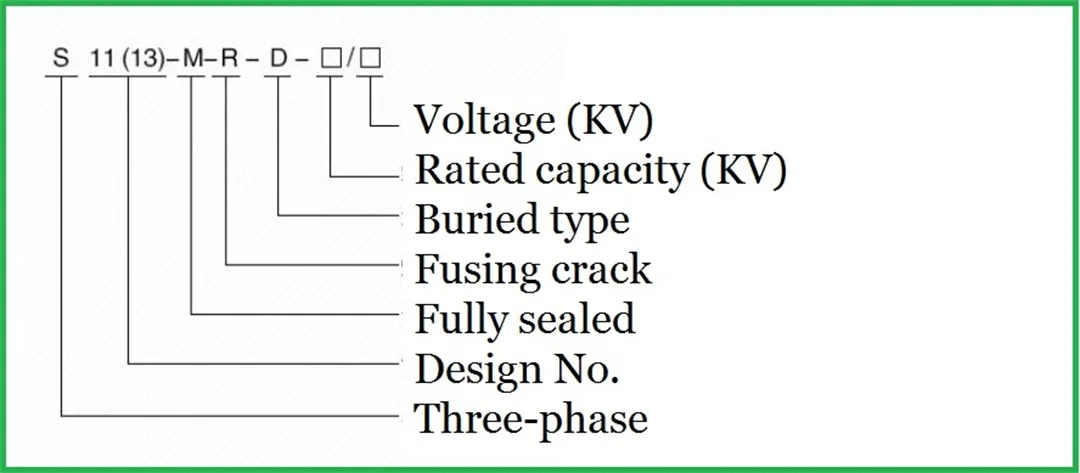

Описание модели

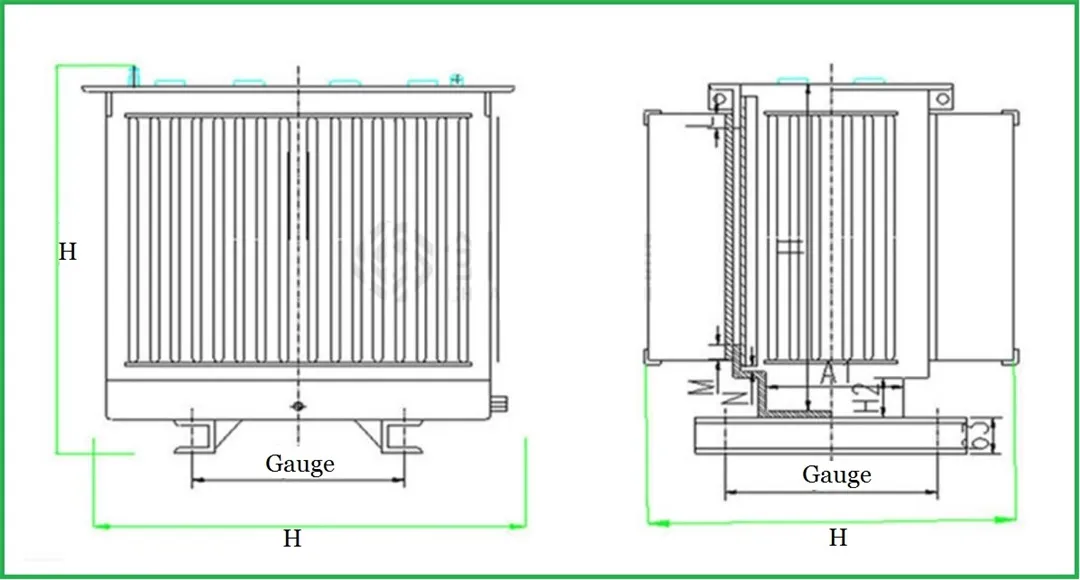

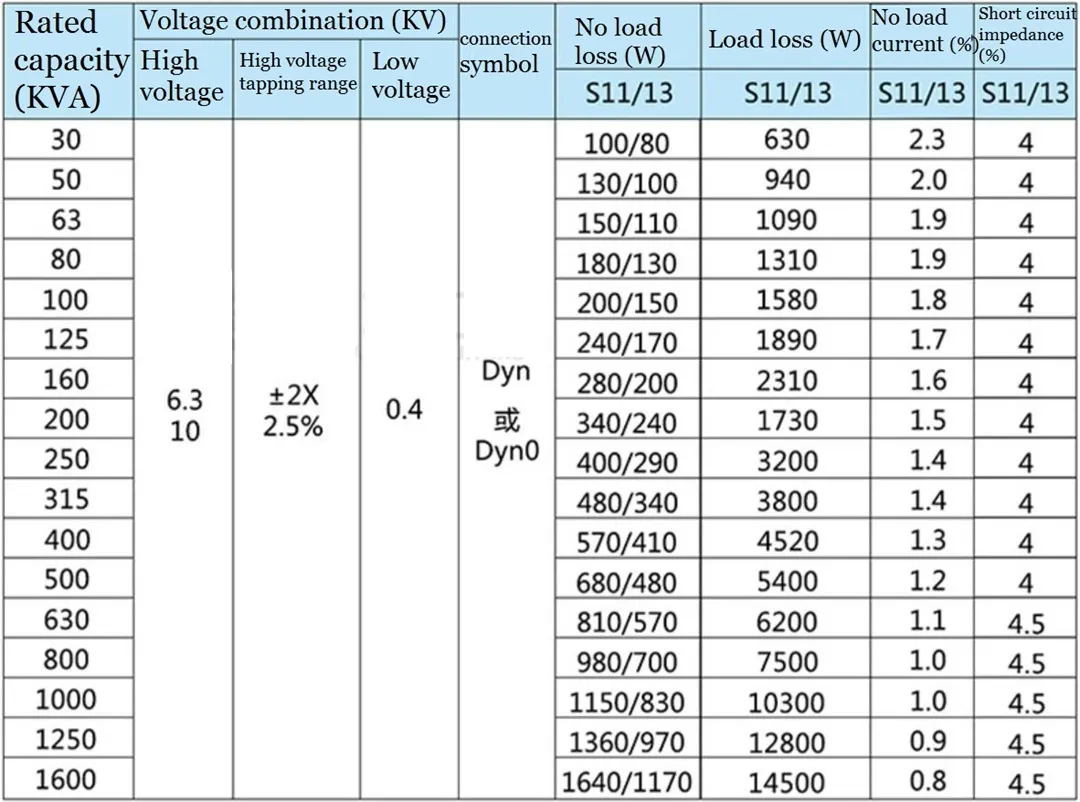

Технические параметры
Характеристики продукта
1. s11 Подземный трансформатор может быть установлен гибко и непосредственно закопан в землю. Оборудование управления электроснабжением занимает меньше места, а надземная часть может быть озеленена и благоустроена.
2. Небольшая мощность и плотное расположение точек подключения. В больших городских зданиях на первом этаже может быть один трансформатор или возможность переключения. В случае отказа отдельного оборудования влияние отключения электроэнергии на техническое обслуживание незначительно; в сельской местности маломощный подземный трансформатор устанавливается непосредственно под столбом, что позволяет нескольким домохозяйствам иметь один трансформатор, снижая потери в линиях и кражи, а также эффективно повышая надежность электроснабжения.
3. Применяется передовая международная технология производства, уровень шума низкий даже при работе машины на полной нагрузке, что соответствует стандартам охраны окружающей среды Китая. Благодаря «защите окружающей среды» создан современный городской квартал без визуального и экологического загрязнения, благоустроенная городская среда. В настоящее время при реконструкции и строительстве городов, новом сельском строительстве и жилищном строительстве от энергетического ведомства требуется максимально сократить площадь размещения электрооборудования, не нарушая при этом ландшафтный эффект городской застройки.
4. s11 Подземные трансформаторы могут заменить первоначальные придорожные распределительные трансформаторные подстанции для обеспечения электроснабжения в условиях разрозненного городского электроснабжения. Это делает городские дороги чистыми, красивыми, безопасными и надежными, снижает количество аварий, связанных с отключениями электроэнергии в дождливые и снежные дни, и сокращает затраты на техническое обслуживание.

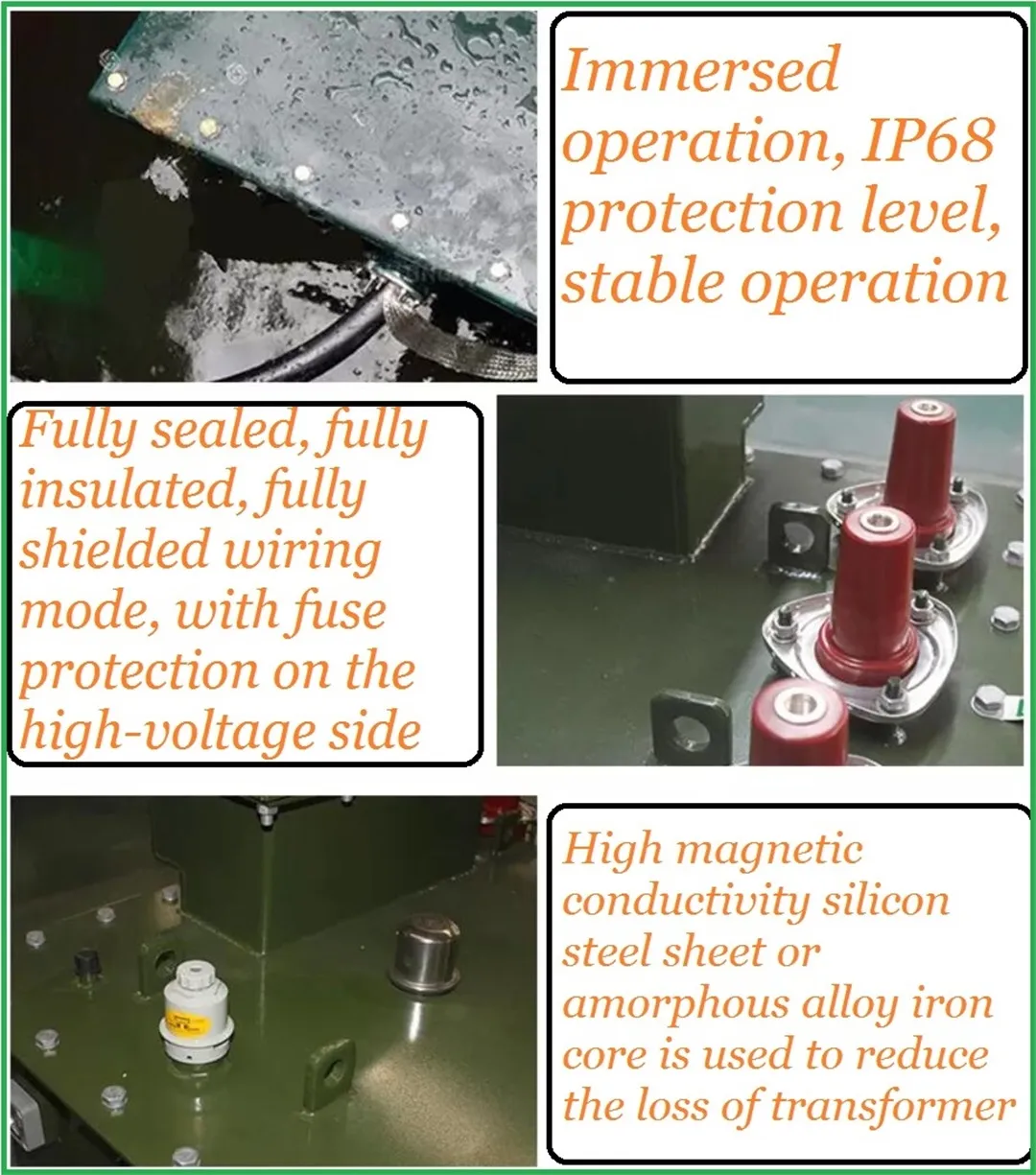

Основные функции и описание продукта
Основные функции и характеристики подземных трансформаторов серии S11-M.RD
1. Для подключения высоковольтной линии используется двухсторонний (один вход и один выход) трехфазный штекерный высоковольтный кабельный соединитель;
2. Для подключения низковольтной линии используется трехфазный штекерный низковольтный кабельный соединитель;
3. Высоковольтная сторона оснащена токоограничивающей защитой с предохранителем;
4. Корпус бака изготовлен из нержавеющей стали;
5. Степень защиты IP68. Трансформатор может быть полностью погружен в воду на некоторое время;
6. Предельный уровень повышения температуры при работе в котловане должен соответствовать требованиям GB1094.2-1996.
Описание подземного трансформатора серии S11-M.RD
1. Крышка выполнена из стальной пластины толщиной 4 мм, шарнир — из круглого стального профиля диаметром 10 мм.
2. По бокам имеется кирпичная кладка, а внутренняя поверхность покрыта цементным раствором.
3. Для заливки бетона на месте следует использовать железобетон после облицовки.
4. Размер зазора между валом и землей должен обеспечивать, чтобы длина встроенного трансформатора составляла +200 мм, ширина — +200 мм, а высота — +600 мм.
Подробная информация о товаре

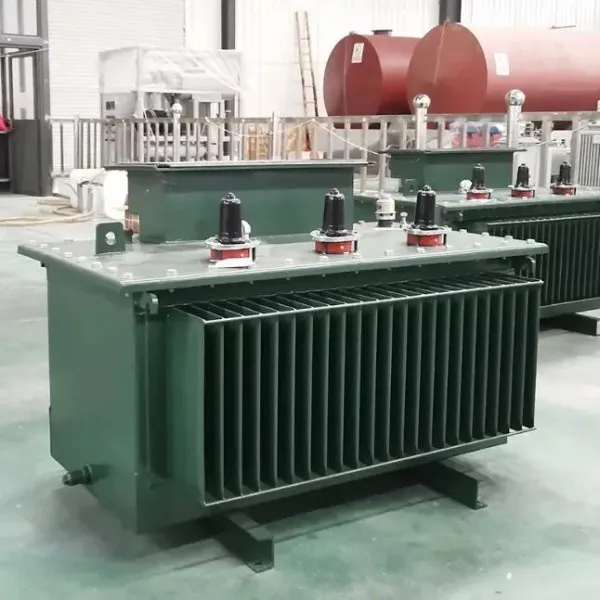

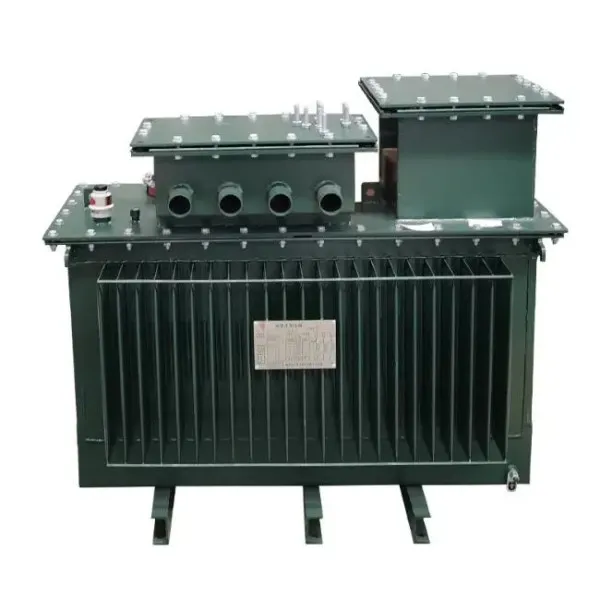

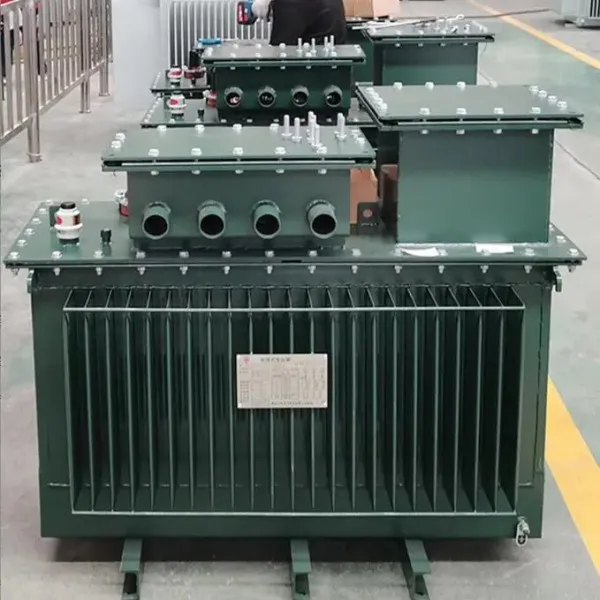

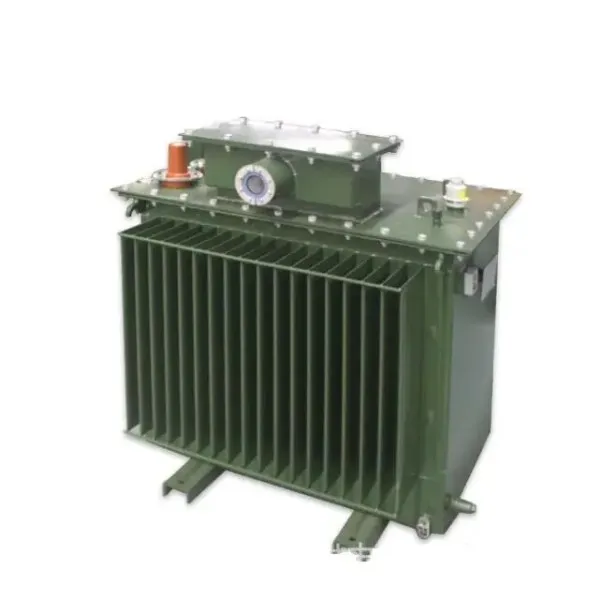

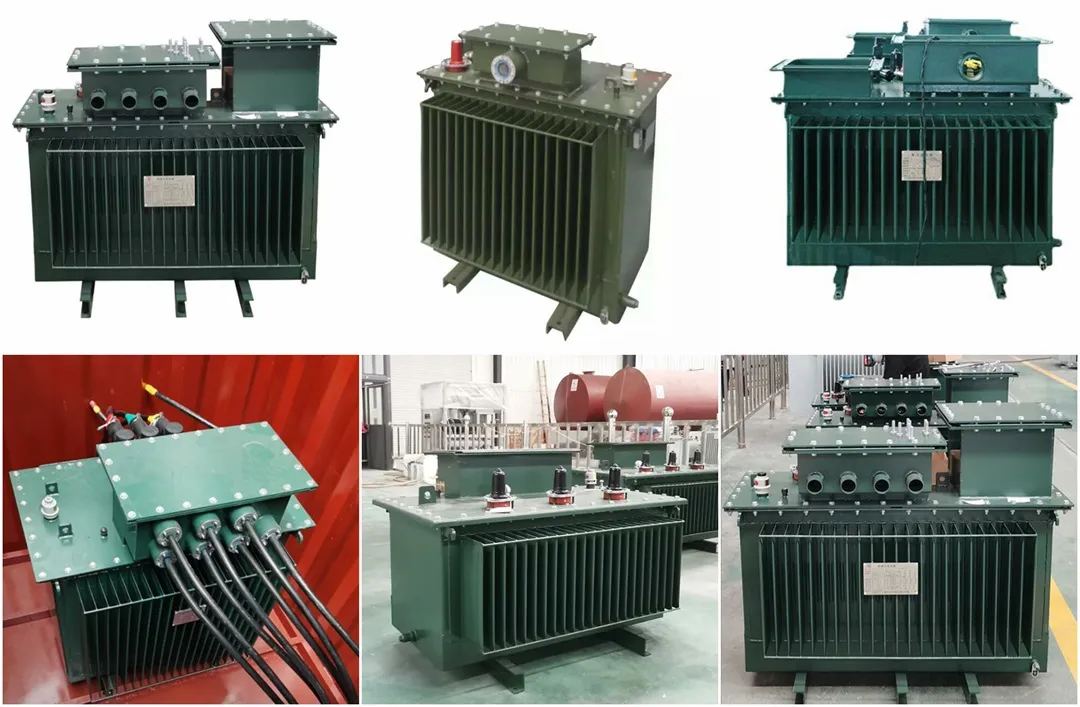

Реальные фотографии товаров

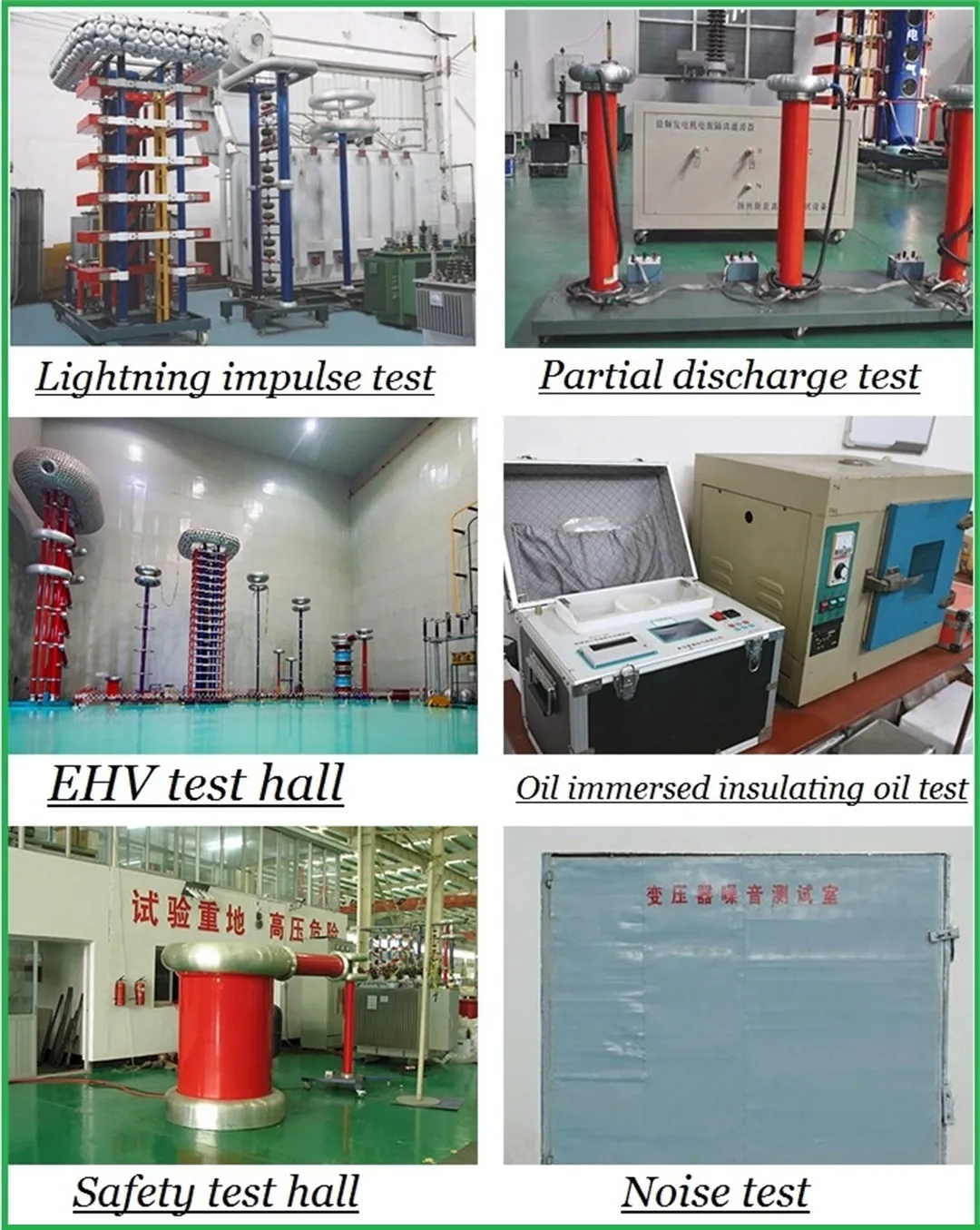

Уголок производственного цеха
Упаковка продукции

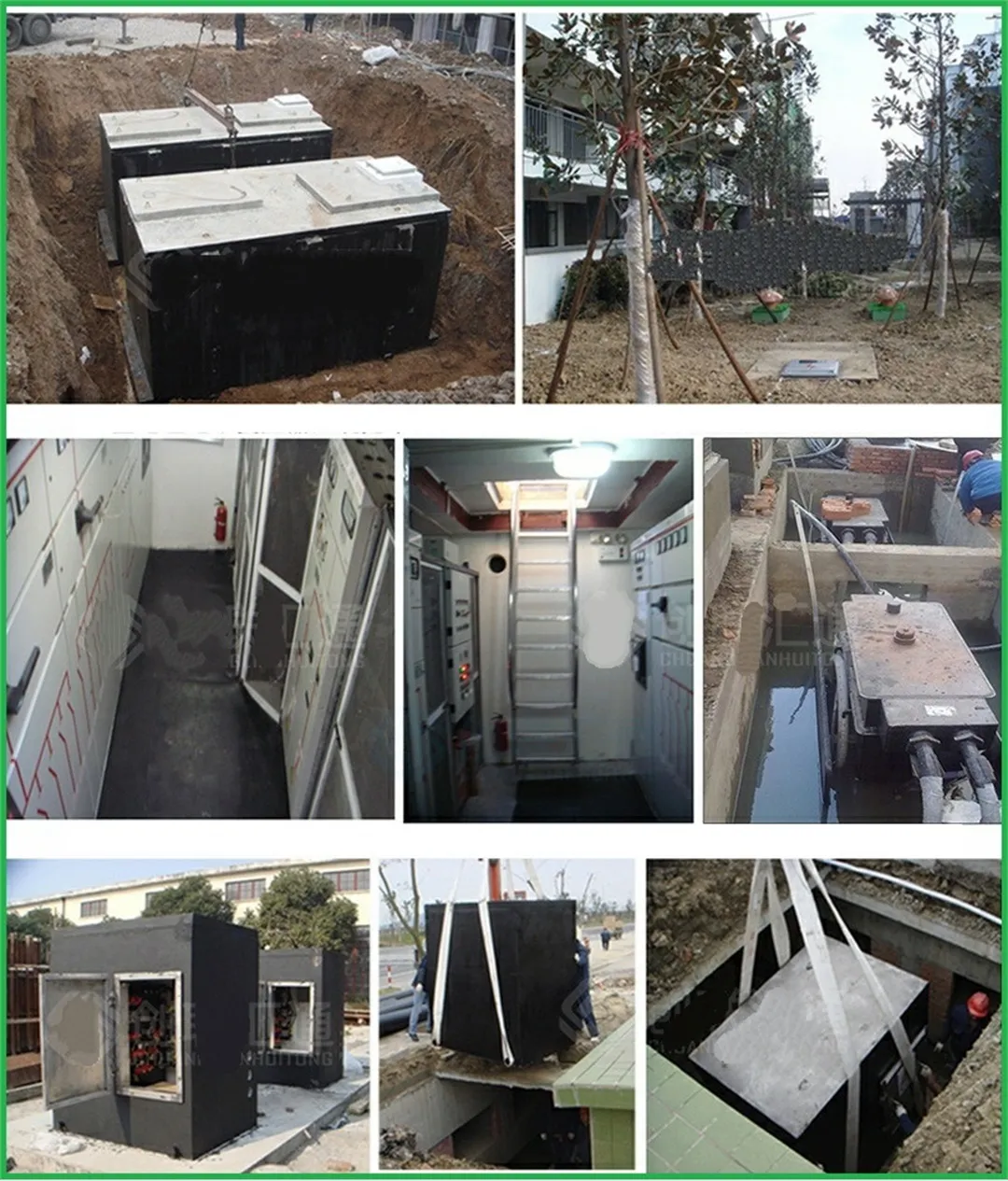

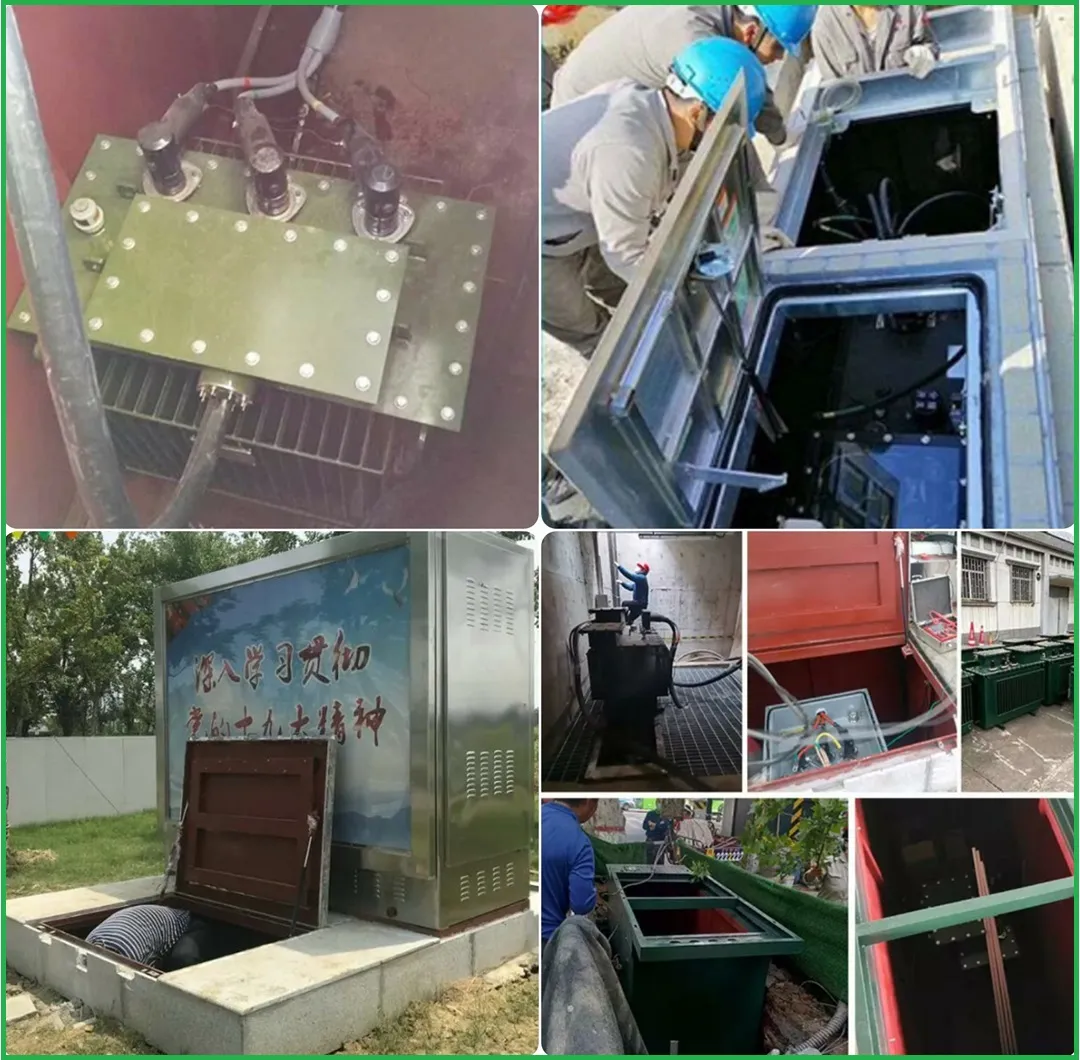

Пример применения продукта
