SMC 3800V 100-1000A, низковольтный интегрированный интеллектуальный распределительный щит из стекловолок
Распределительная коробка для низковольтных кабелей предназначена для использования в системах распределения электроэнергии низкого напряжения с частотой 50 Гц и номинальным напряжением 220/380 В в промышленных и гражданских зданиях для освещения и защиты от утечки тока, перегрузки и т.д. Коробка изготовлена из полиэстера, армированного стекловолокном (SMC).
Описание
маркер
Описание продукта
Распределительная коробка для низковольтных кабелей предназначена для использования в системах распределения электроэнергии низкого напряжения с частотой 50 Гц и номинальным напряжением 220/380 В в промышленных и гражданских зданиях для освещения и защиты от утечки тока, перегрузки и т.д. Коробка изготовлена из полиэстера, армированного стекловолокном (SMC). Она обладает множеством преимуществ, таких как экологичность, привлекательный внешний вид, отсутствие светового загрязнения, высокая изоляция, химическая коррозионная стойкость, огнестойкость и теплоизоляция, хорошая прочность, инновационный и компактный механизм, удобная сборка, а также уникальная влагозащитная и вентилируемая конструкция. Данный продукт может быть гибко спроектирован в соответствии с требованиями потребителей электроэнергии и проектных отделов, а также принципами безопасности, экономичности, рациональности и надежности. Изделие обладает такими характеристиками, как высокая отключающая способность, хорошая динамическая и термическая стабильность, гибкая электрическая схема, удобство комбинирования, высокая практичность, оригинальная конструкция, высокий уровень защиты и т.д.
Оно может широко использоваться в трехфазных низковольтных системах передачи и распределения электроэнергии в общественных местах, таких как электростанции, предприятия горнодобывающей промышленности, придорожные зоны, жилые районы с садами, высотные здания, аэропорты, ключевые строительные и реконструкционные объекты, в качестве определенного типа оборудования, распределяющего электроэнергию другим потребителям и оборудованию по кабелям.
Технические параметры изделия
◆ Номинальное рабочее напряжение: AC3800V
◆ Номинальная рабочая частота: 50 (60) Гц
◆ Номинальное напряжение изоляции: AC800V
◆ Номинальный рабочий ток: 100A, 200A, 400A, 630A, 800A, 1000A
◆ Номинальная прочность на короткое замыкание: 50 кА
◆ Степень защиты корпуса: IP44
Особенности конструкции изделия и меры предосторожности при установке
Особенности низковольтной кабельной распределительной коробки
1. Конструкция коробки может быть выполнена в двух вариантах: с использованием композитного материала SMC и с использованием металлической пластины.

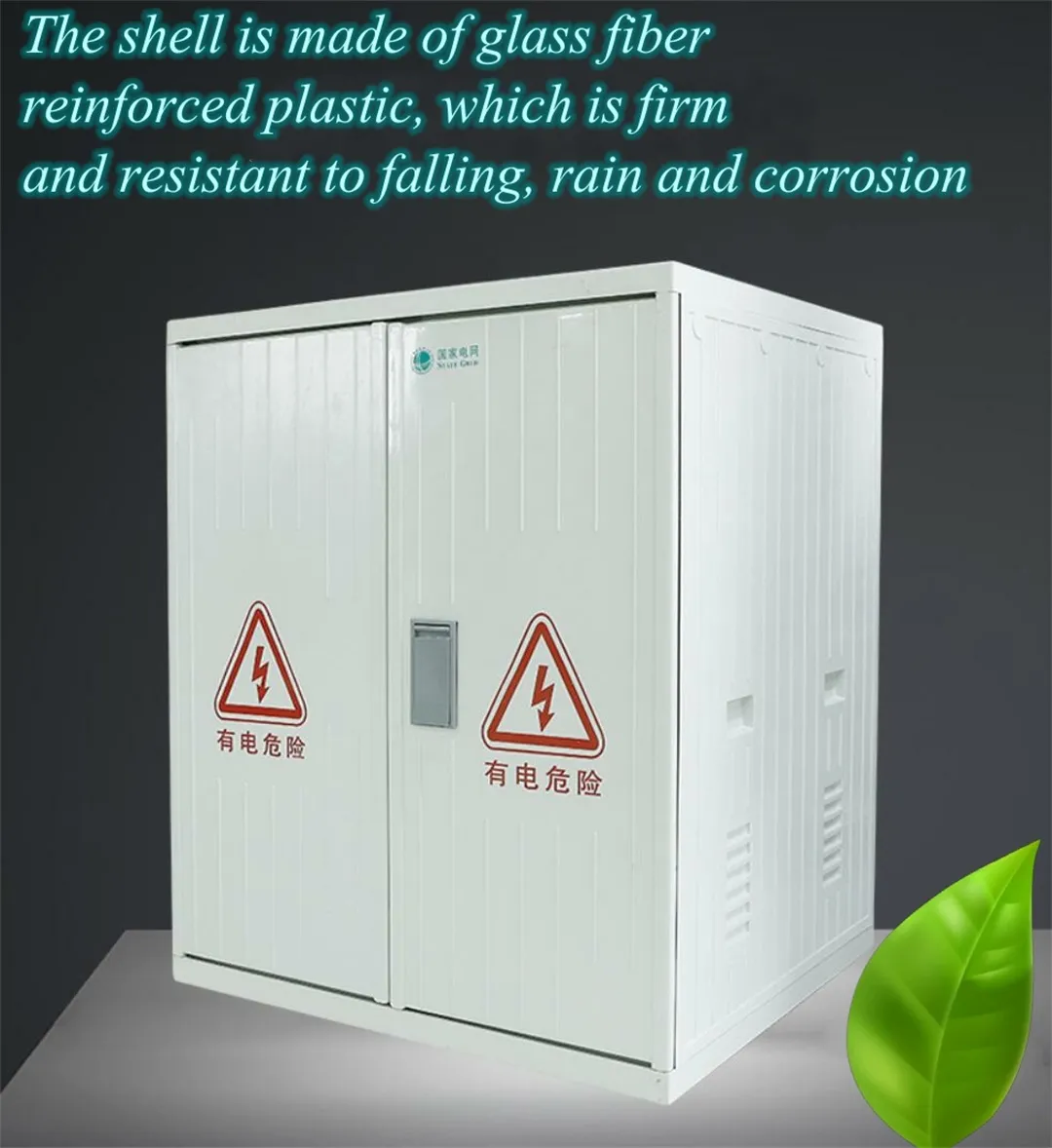

2. Коробка, изготовленная с использованием композитного материала SMC, представляет собой цельную конструкцию из стекловолокна, армированного полиэфирной смолой, и легко собирается с помощью простых инструментов. Поверхность коробки из композитного материала SMC имеет литую
кромку, предотвращающую приклеивание мелких рекламных листовок.
3. Металлическая коробка изготовлена из нержавеющей стали, алюминия с цинковым покрытием или обычной стали. Коробка формируется методом гибки и нанесения наружного пластикового порошка. Конструкция компактна, а внешний вид привлекателен.
4. Используется сборное кабельное разъемное устройство, обладающее превосходными характеристиками: полная изоляция, полная герметизация, полная водонепроницаемость, не требует технического обслуживания, безопасна и надежна. Кабельные разъемные устройства выпускаются в различных вариантах, имеют полные технические характеристики, серийную комплектацию, а также удобны в разборке и сборке.
5. Кабельная распределительная коробка имеет модульную конструкцию и каркасную сборку, шины и фидеры изолированы и закрыты.
6. Входящие и исходящие линии должны быть изолированными закрытыми разъединителями. Входящие и исходящие линии должны быть автоматическими выключателями в пластиковом корпусе. Входящие и исходящие линии должны быть изолированными закрытыми разъединителями. Входящие и исходящие линии должны быть ножевыми предохранителями.
Входящие и исходящие линии с полосовыми выключателями (с защитой от предохранителей) не имеют выключателей, а исходящие и исходящие линии являются ножевыми предохранителями. Входящие и исходящие линии не оборудованы выключателями.
7. Предоставляется множество способов разветвления, типов коробок и способов монтажа, и пользователи могут выбирать из гибких решений,
отвечающих потребностям распределительной сети и пользователей.
Монтаж, использование и меры предосторожности при работе с низковольтной кабельной распределительной коробкой
1. Убедитесь, что метод монтажа и подключения кабельной распределительной коробки и кабельного соединения правильный, что вы знакомы с процессом монтажа кабельного разъема и что последовательность соединения компонентов внутри кабельной распределительной коробки и кабельного соединения соответствует указаниям производителя.
Срок службы и нормальная работа кабельной распределительной коробки будут напрямую зависеть от соблюдения требований к монтажу.
2. Перед началом эксплуатации кабельной распределительной коробки проверьте, надежно ли заземляющий провод каждого ответвленного кабеля подключен к заземляющему клеммнику коробки. При этом корпус коробки должен быть напрямую соединен с заземляющей сеткой или иметь очевидную точку заземления.
3. После завершения установки кабельной распределительной коробки необходимо провести совместное тестирование кабельных компонентов в соответствии с соответствующими стандартами и условиями испытаний.
Условия окружающей среды
◆ Температура окружающей среды: максимальная температура: +40℃, минимальная температура: -30℃.
◆ Скорость ветра: около 34 м/с (не более 700 Па).
◆ Влажность: среднесуточная относительная влажность не более 95%, среднемесячная относительная влажность не более 95%.
◆ Виброустойчивость: горизонтальное ускорение не более 0,4 м/с², вертикальное ускорение не более 0,15 м/с².
◆ Наклон места установки: не более 3°.
◆ Условия установки: окружающий воздух не должен быть значительно загрязнен коррозионными, легковоспламеняющимися газами, водяным паром и т. д., а также не должно быть сильной вибрации в месте установки.
◆ Примечание: При заказе данного продукта, выходящего за рамки вышеуказанных условий, пожалуйста, проконсультируйтесь с нашей компанией.
Подробная информация о товаре

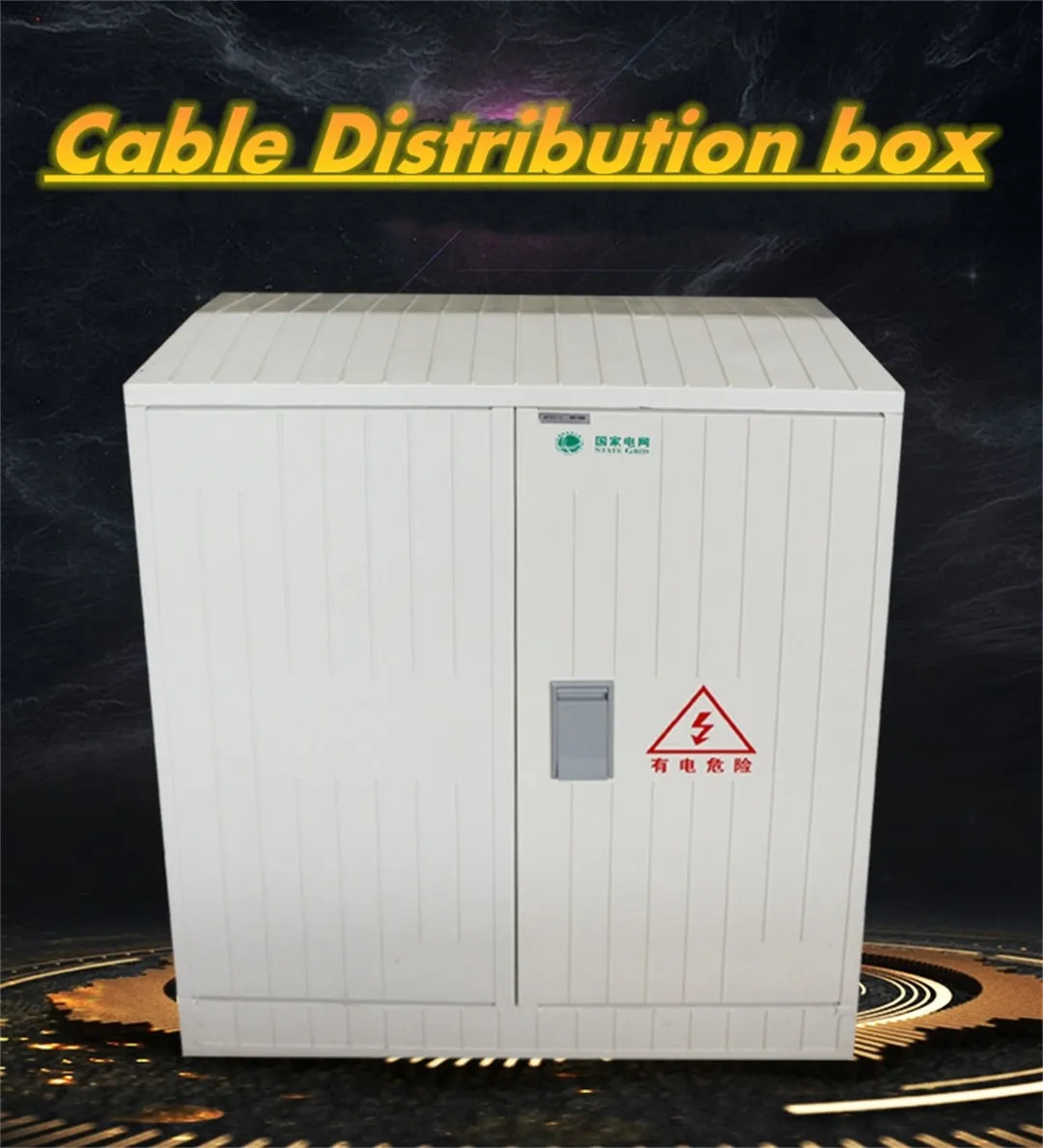

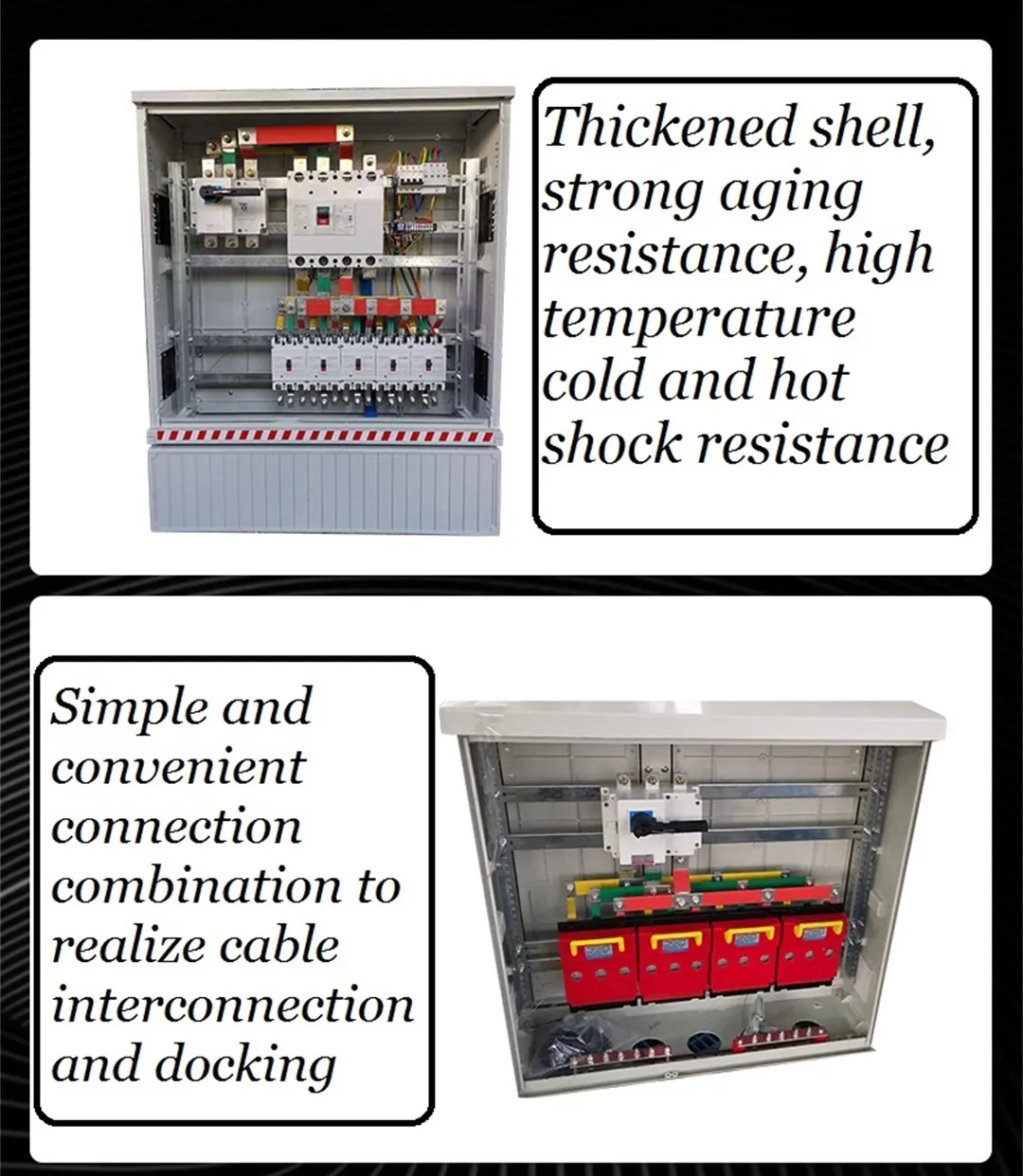

Реальные фотографии товаров
Уголок производственного цеха
Упаковка продукции
Пример применения продукта
