XGN2 3,6 кВ 7,2 кВ 12 кВ 630-2500 А Внутренние распределительные устройства коробчатого типа с
Распределительное устройство XGN2-12 коробчатого типа с фиксированным металлическим корпусом (далее – распределительное устройство) используется для приема и распределения электроэнергии в трехфазных системах переменного тока 3,6, 7,2, 12 кВ с частотой 50 Гц, подходит для частого использования. Его шинная система представляет собой одинарную шину (с возможностью создания одинарной шины с обходом и двойной шинной структуры).
Описание
маркер

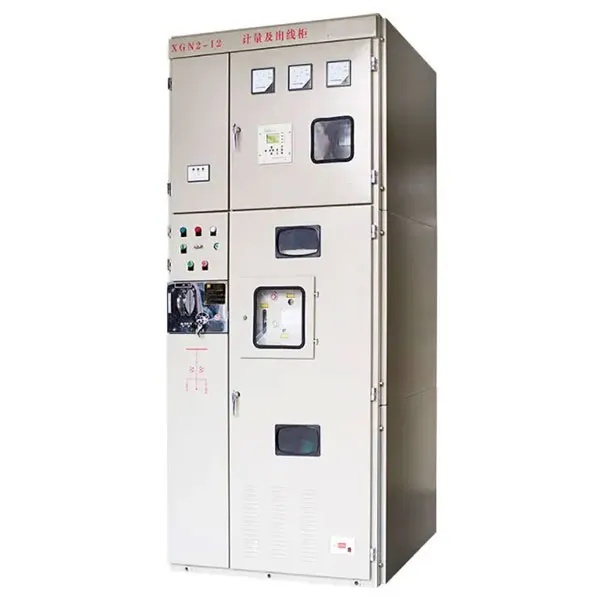

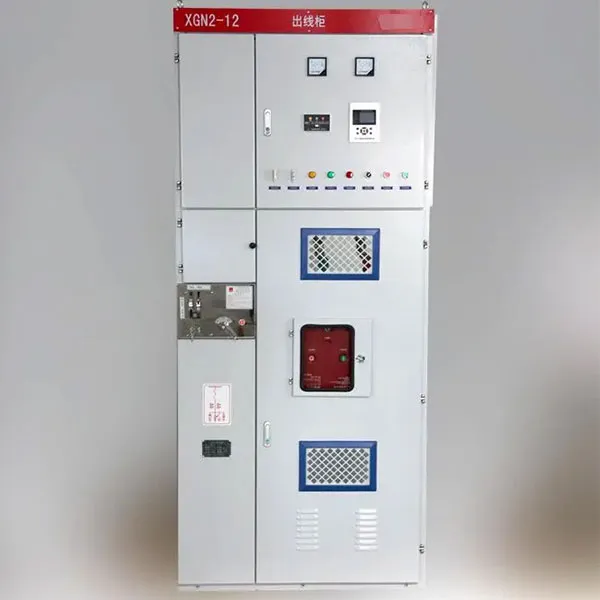

Описание продукта

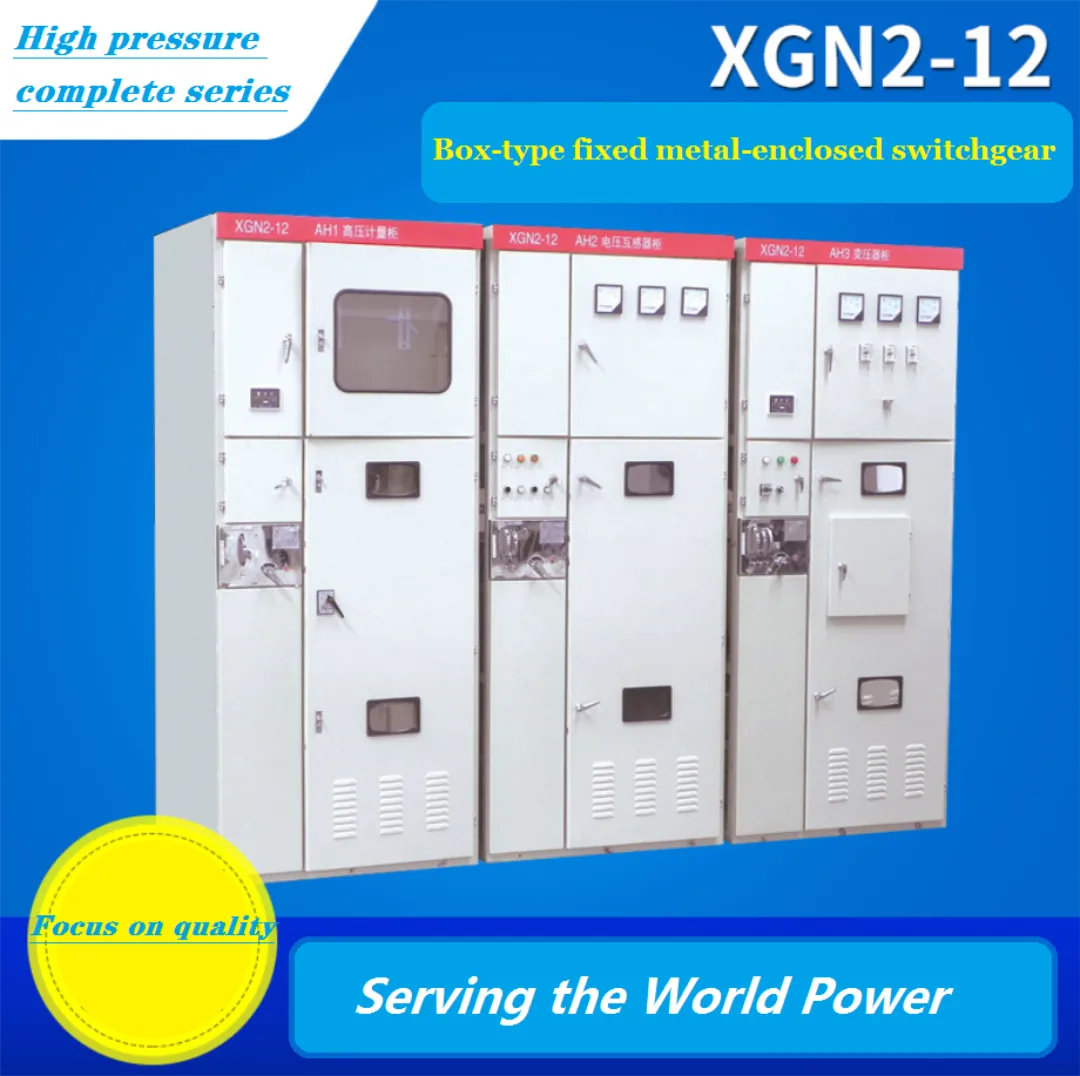

Распределительное устройство XGN2-12 коробчатого типа с фиксированным металлическим корпусом (далее – распределительное устройство) используется для приема и распределения электроэнергии в трехфазных системах переменного тока 3,6, 7,2, 12 кВ с частотой 50 Гц, подходит для частого использования. Его шинная система представляет собой одинарную шину (с возможностью создания одинарной шины с обходом и двойной шинной структуры). Распределительное устройство соответствует требованиям национального стандарта GB3906-91 (распределительные устройства переменного тока 3-35 кВ с металлическим корпусом) и национального стандарта IEC298, и имеет две предлагаемые функции блокировки «пятикратной защиты».
Главный выключатель распределительного шкафа – вакуумный выключатель серии ZN28-12, оснащенный электромагнитным механизмом управления серии CDI7 или пружинным механизмом управления серии CT19, а разъединитель – поворотный разъединитель серии GN30-12 или сильноточный разъединитель серии GN22-12.

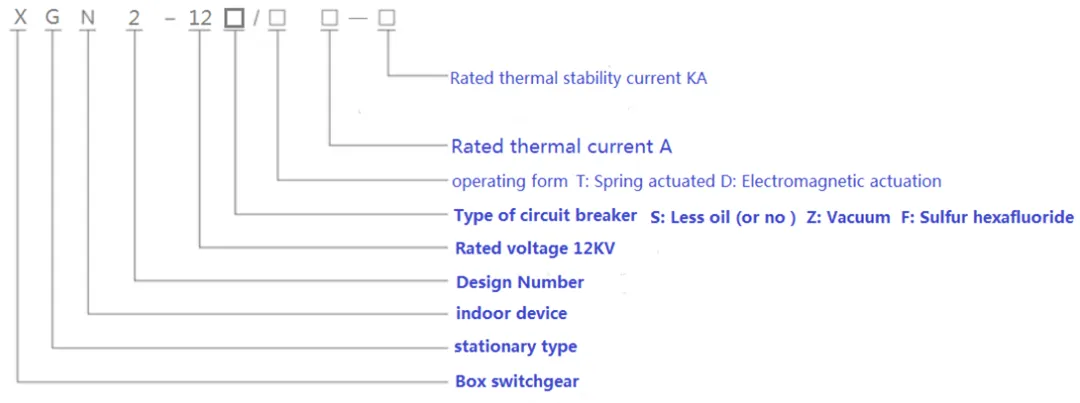

Описание модели

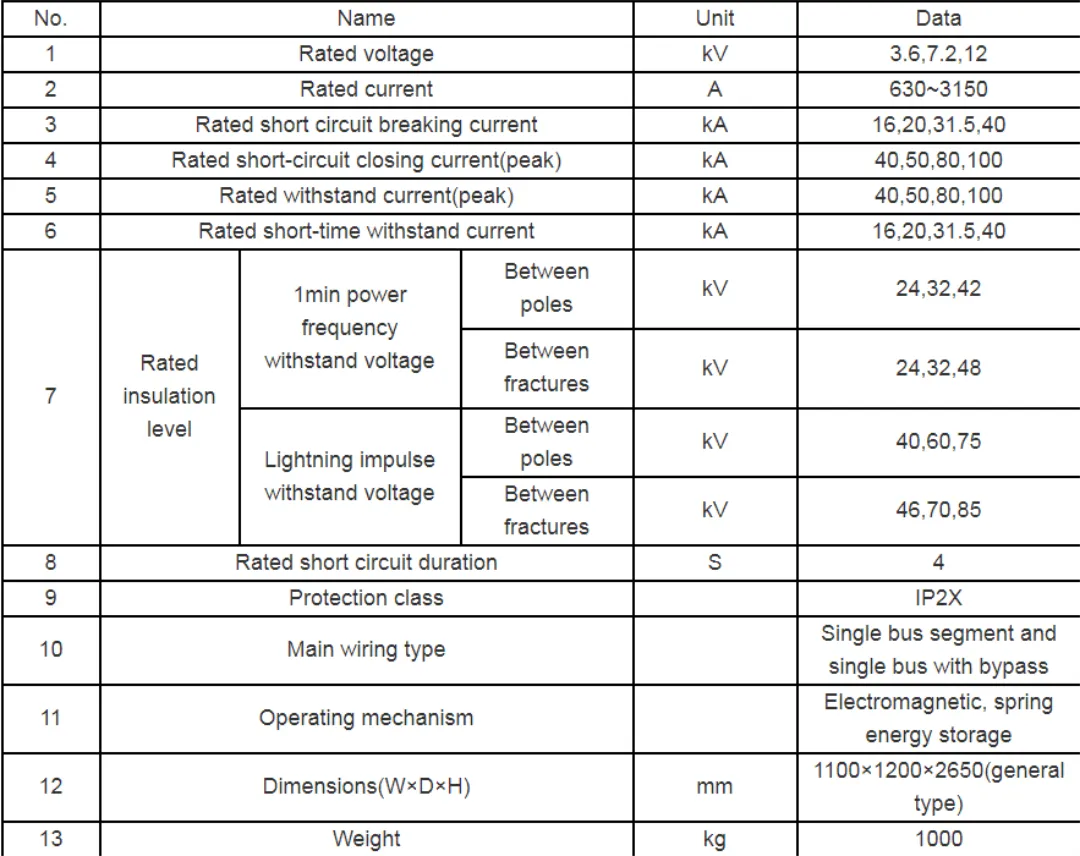

Технические параметры изделия и внешние габариты

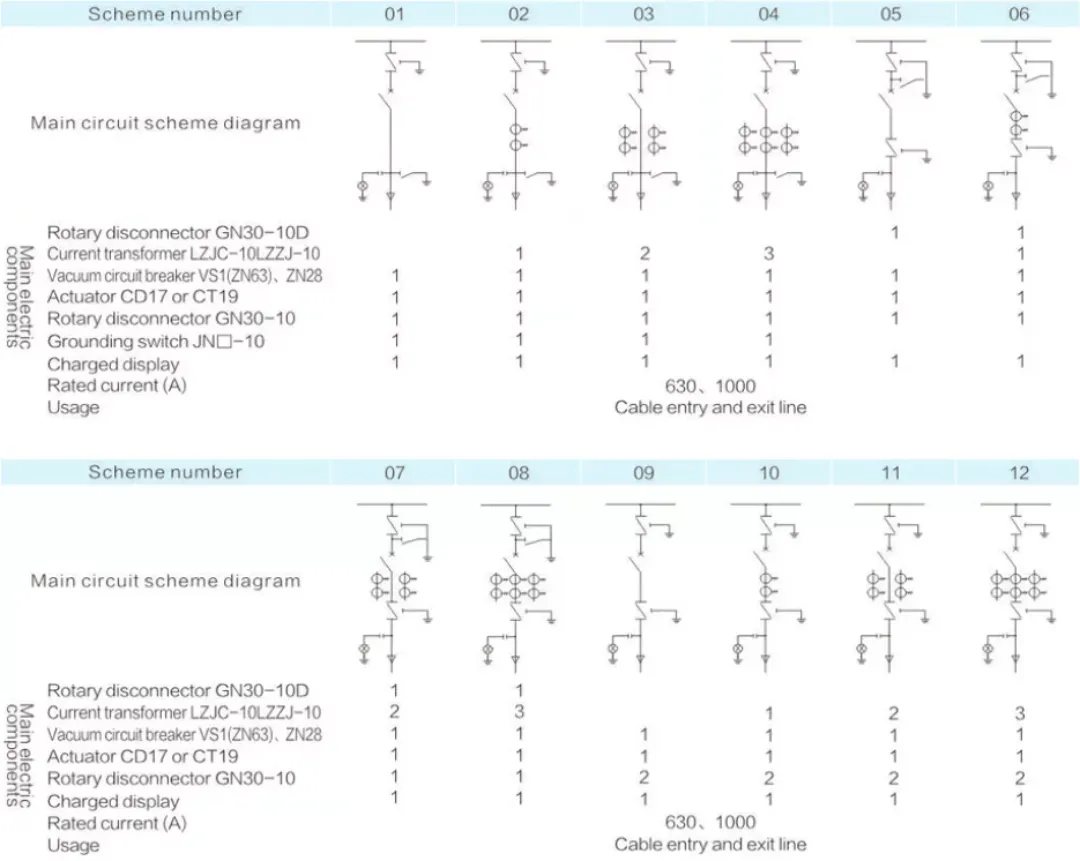

Основная схема цепиа

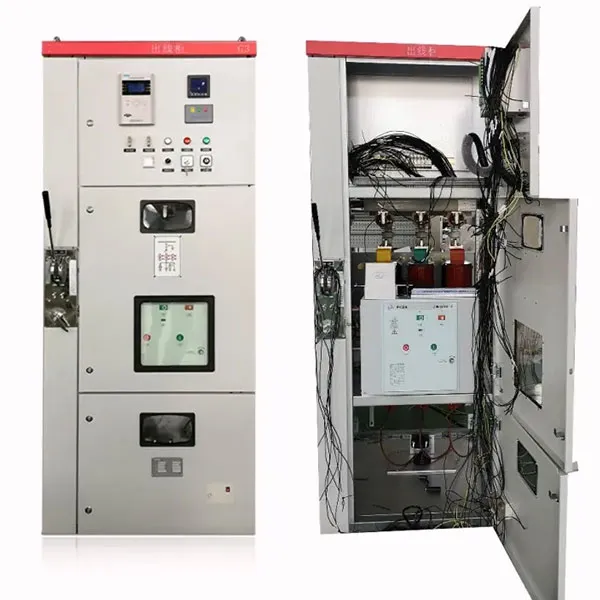

Особенности структуры продукта

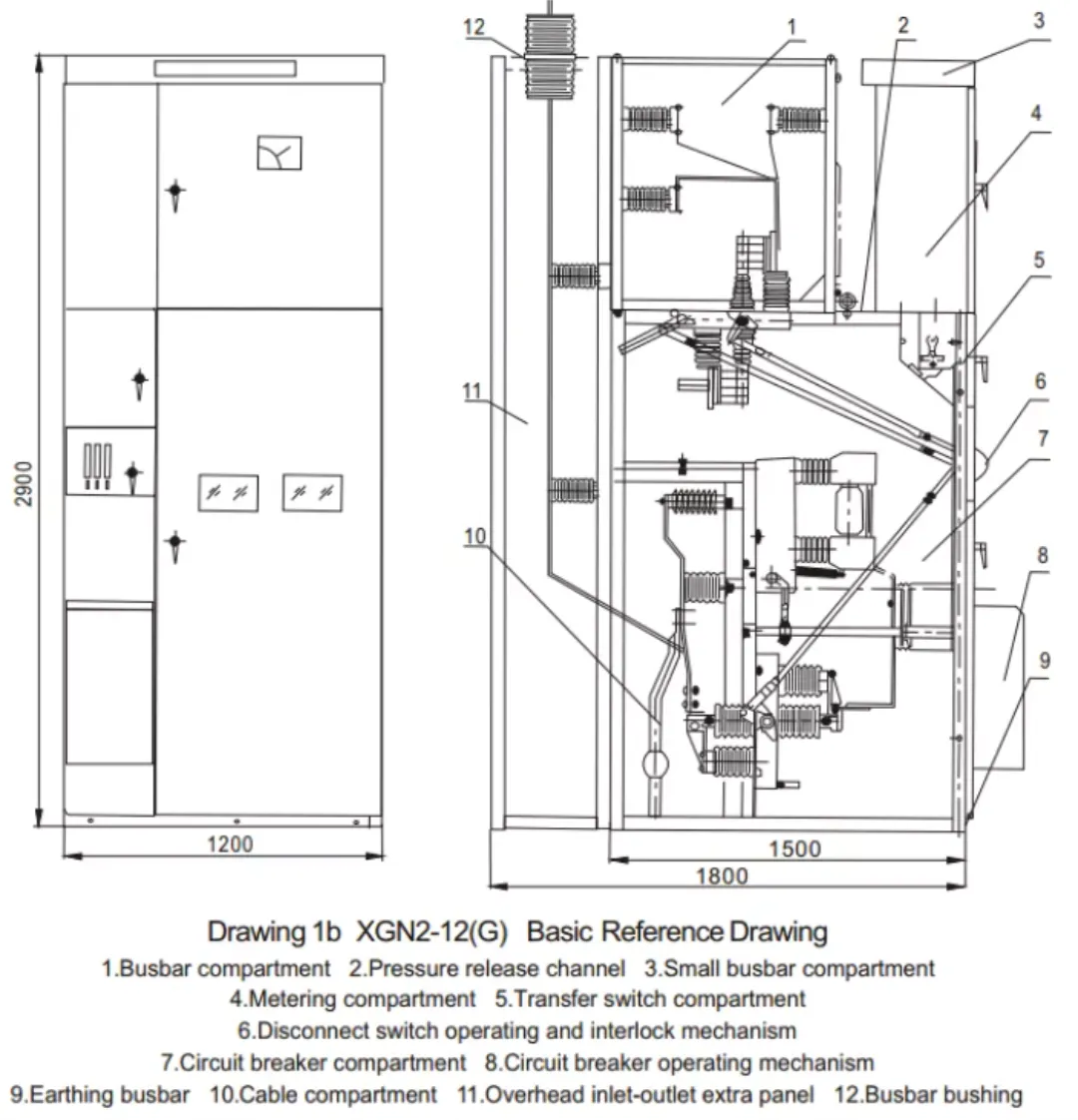

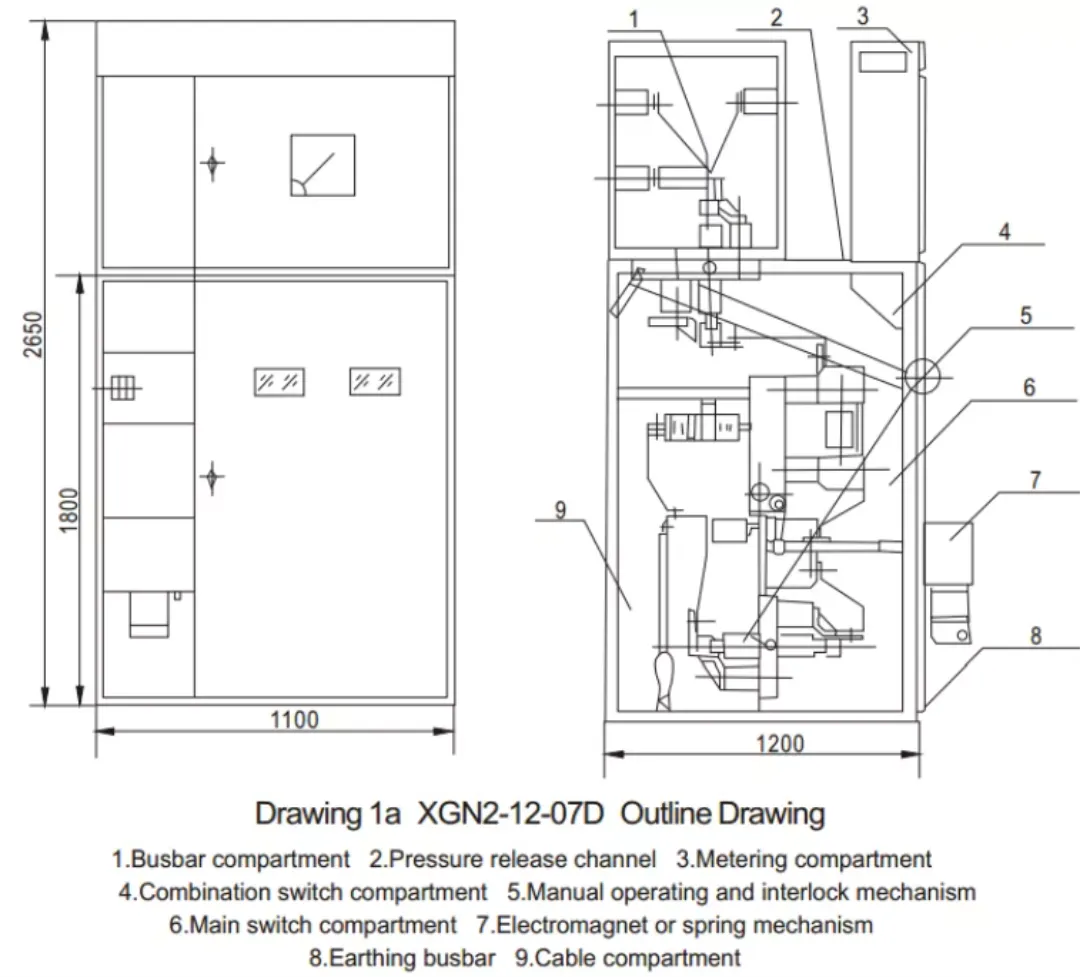

1. Распределительный шкаф представляет собой металлическую закрытую коробчатую конструкцию, каркас шкафа сварен из угловой стали. Шкаф разделен на отсек автоматических выключателей, отсек шин, кабельный отсек и отсек реле. Внутренние помещения разделены стальными пластинами.
2. Отсек автоматических выключателей расположен в нижней части шкафа, привод выключателя осуществляется с помощью тяги и механизма управления; нижний конец выключателя соединен с трансформатором тока, трансформатор тока соединен с клеммой разъединителя, а верхний конец выключателя соединен с клеммой разъединителя. Отсек автоматических выключателей также снабжен каналом сброса давления. В случае возникновения дугового разряда внутри, газ может быть выпущен через выпускной канал.
3. Отсек шин расположен в задней верхней части шкафа. Для уменьшения высоты шкафа, расположение шин выполнено в виде буквы «а», они поддерживаются фарфоровым изолятором с прочностью на изгиб 7350 Н, и шины соединены с верхней клеммой разъединителя.
4. Кабельный отсек расположен за нижней частью шкафа. В кабельном отсеке на опорных изоляторах могут быть установлены контрольно-измерительные устройства, а кабели закреплены на кронштейнах. Контактом является коммуникационный кабель M этого помещения.
5. В левом нижнем углу установлен механизм управления автоматическим выключателем, над которым расположен механизм блокировки разъединителя.
6. Шкаф управления обслуживается с двух сторон. Спереди проверяются вторичные компоненты релейной комнаты, обслуживаются механизм управления, механическая блокировка и передающие части, проверяются автоматические выключатели, а сзади ремонтируются верхняя шина и кабельные клеммы. В помещении автоматических выключателей и кабельном помещении установлены светильники.
7. Под передней частью шкафа, параллельно ширине шкафа, расположена заземляющая медная шина сечением 4*40 мм². Механическая блокировка: предотвращает срабатывание разъединителя под нагрузкой; предотвращает случайное включение и выключение автоматического выключателя; предотвращает замыкание заземляющего ножа.
Условия окружающей среды
1. Температура окружающего воздуха: от -5 до +40 градусов Цельсия, средняя температура не должна превышать +35 градусов Цельсия за 24 часа.
2. Установка и использование в помещении. Высота над уровнем моря для места эксплуатации не должна превышать 2000 м.
3. Относительная влажность не должна превышать 50% при максимальной температуре +40 градусов Цельсия. При более низких температурах допускается более высокая относительная влажность, например, 90% при +20 градусах. Однако, учитывая перепады температур, возможно образование умеренной росы.
4. Уклон при установке не должен превышать 5 градусов Цельсия.
5. Установка должна производиться в местах без сильной вибрации и ударов, а также в местах, где недостаточна защита от коррозии электрических компонентов.
6. По любым особым требованиям проконсультируйтесь с производителем.
