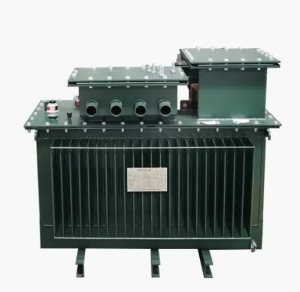

S11S13-MRD: Подземный силовой трансформатор – решение для плотной городской застройки

Содержание

• Почему традиционные надземные трансформаторы не подходят для современных городов?
• В чем главные преимущества подземного трансформатора S11S13-MRD?
• Какие технические характеристики определяют надежность подземной модели?
• Где целесообразно использовать герметичный трансформатор IP68?
• Как устроена конструкция трансформатора серии S11-MRD и его защитные системы?

1. Почему традиционные надземные трансформаторы не подходят для современных городов?

2. В чем главные преимущества подземного трансформатора S11S13-MRD?

1. Компактность и экономия места

   Устройство полностью закапывается в грунт, наземная часть минимальна, её можно озеленить и интегрировать в ландшафт. Подходит для подвалов, цокольных этажей, тоннелей и зон с строгими ограничениями по площади.

2. Высокая водо- и коррозионная стойкость

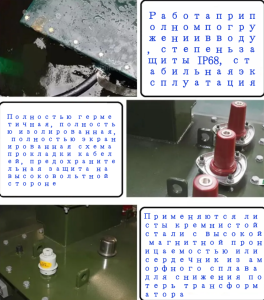

   Корпус изготовлен из нержавеющей стали, степень защиты IP68. Трансформатор продолжает стабильно работать даже при полном погружении в воду, не боится дождей и паводков.

3. Низкий уровень шума и энергосбережение

   При полной нагрузке шум остаётся на минимальном уровне, соответствует экологическим стандартам. Потери холостого хода и короткого замыкания снижены по сравнению с старыми моделями, уменьшаются потери в распределительных линиях.

4. Простой монтаж и минимум обслуживания

   Гибкая установка, возможно монтировать непосредственно под опорой. При выходе из строя одного участка сети отключение затрагивает минимальное количество потребителей, снижая нагрузку на ремонтные бригады.

5. Замена громоздких подстанций

   Заменяет стандартные придорожные распределительные трансформаторные пункты, очищает городские пространства, снижает количество аварий из-за влаги и снега, сокращает расходы на регулярное ТО.

3. Какие технические характеристики определяют надежность подземной модели?

Основные параметры серии S11S13-MRD

• Номинальная мощность: 30–1600 кВА
• Номинальное напряжение: ВН 6,3 / 10 кВ, НН 0,4 кВ
• Диапазон регулировки напряжения ВН: ±2×2,5%
• Схема соединения обмоток: Dyn или Dyn0
• Степень защиты корпуса: IP68
• Материал бака: нержавеющая сталь
• Допустимое кратковременное погружение в воду
• Норматив температурного нагрева соответствует ГОСТ GB1094.2-1996

Энергетические показатели (S11 / S13)

• Потери холостого хода: от 80 Вт (30 кВА) до 1170 Вт (1600 кВА)
• Потери короткого замыкания: от 630 Вт до 14500 Вт
• Ток холостого хода: 0,8–2,3%
• Импеданс короткого замыкания: 4–4,5%

4. Где целесообразно использовать герметичный трансформатор IP68?

• Многоэтажные жилые комплексы, городские центральные кварталы
• Парки, скверы, туристические зоны, аэропорты и порты
• Тоннели, подземные парковки, цокольные помещения
• Сельские распределительные сети, отдельные домохозяйства
• Объекты с риском регулярного затопления территории

5. Как устроена конструкция трансформатора серии S11-MRD и его защитные системы?

Конструктивные детали

1. Крышка из стальной плиты толщиной 4 мм, шарнир из круглого стального профиля Ø10 мм;
2. Корпус полностью герметичный, внутренняя часть обработана цементным составом, боковые стенки укреплены кирпичной кладкой;

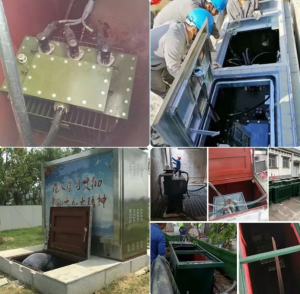

3. При монтаже вокруг трансформатора оставляется зазор: +200 мм длина, +200 мм ширина, +600 мм высота для теплоотвода.

Встроенные системы подключения и защиты

1. Двусторонний трехфазный высоковольтный кабельный разъем (вход + выход);
2. Трехфазный штекерный разъем для низковольтной линии;
3. Встроенная токограничивающая защита с предохранителем на высоковольтной стороне;
4. Герметичный нержавеющий бак, предотвращающий попадание влаги и пыли.
